НКО СССР - Наставление по стрелковому делу (НСД-40 82БМ) 82-мм батальонный миномет

б) положить ствол на обойму амортизатора, накинуть на него наметку и завинтить прижимной винт; вставить ломик в отверстие шаровой пяты (рис. 35) и, вращая его в сторону, обратную ходу часовой стрелки, свинтить казенник со ствола, положить казенник на подстилку; обтюрирующее кольцо из казенника не вынимать;

в) отделить ствол от двуноги-лафета, положить ствол и двуногу-лафет на подстилку.

У миномета обр. 1936 г. казенник отвинчивать ключом, для чего вставить его в одно из гнезд казенника.

46. Разобрать амортизатор только в том случае, если надо заменить сломанную пружину амортизатора.

Рис. 36

В миномете обр.1937 г.

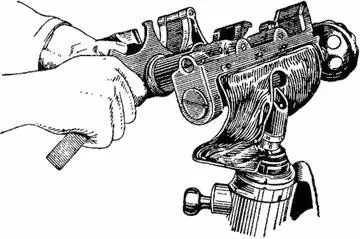

а) отвинтить ключом контргайку и гайки цилиндров амортизатора (рис. 36);

б) свинтить цилиндры с их крышки, вращая цилиндры ключом по часовой стрелке;

в) снять крышку цилиндров;

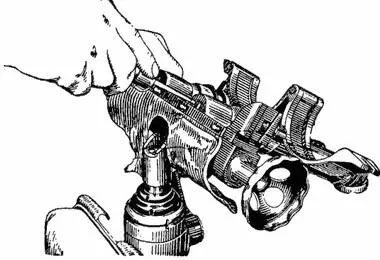

г) вывинтить стопорный винт штока амортизатора (рис. 37);

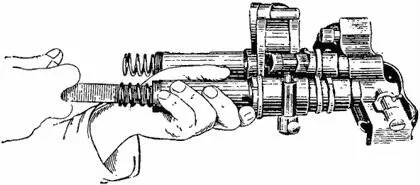

д) вывинтить ключом-отверткой шток из гнезда вертлюга, вставив ключ-отвертку в прорези штока внутри цилиндра (рис. 38);

е) заменить сломанную пружину.

В миномете обр.1936 г.

а) свинтить пробки штоков;

б) вывинтить втулку цилиндров;

в) снять цилиндры с пружинами и стаканчиками со штоков;

г) вынуть из цилиндров пружины и стаканчики;

д) заменить неисправную пружину.

Рис. 37

Рис. 38

47. При переноске на вьюках миномет разбирают на три части: ствол с казенником, двуногу-лафет и опорную плиту. Казенник при этом от ствола не отделяют.

Сборка миномета

48. Собрать амортизатор, если он был разобран.

В миномете обр.1937 г.

а) вставить шток с пружинами в цилиндр амортизатора и ввинтить его в гнездо вертлюга, наблюдая при этом за тем, чтобы нитки нарезки штока и гнезда стопорного винта сошлись;

б) завинтить стопорный винт штока доотказа;

в) навинтить крышку цилиндров амортизатора. вращая цилиндры против часовой стрелки; крышка должна быть навинчена равномерно на оба цилиндра;

г) закрепить цилиндры гайками и контргайками.

В миномете обр.1936 г.

а) надеть стаканчики на пружину;

о) вложить пружину со стаканчиками в цилиндры;

в) ввинтить втулки цилиндров;

г) надеть цилиндры на штоки обоймой вверх;

д) завинтить пробки штоков.

49. Соединить ствол с двуногой-лафетом.

Упирая нарезную часть ствола в подстилку, вложить ствол в обойму, накинуть наметку и завинтить прижимной винт.

Приподняв казенную часть ствола, навинтить казенник на ствол доотказа.

Отвинтить на несколько оборотов поджимной винт наметки. Осторожно вставить шаровую пяту в чашку плиты и повернуть ствол вокруг его оси на 90°, наблюдая при этом, чтобы белая черта ствола была сверху, а кольцевой выступ ствола опирался в передний срез обоймы (у миномета обр. 1936 г. наметка была бы на утолщении ствола). Закрепить прижимной винт.

Осмотр миномета

50. Периодический осмотр минометов в собранном и разобранном виде производит начальствующий состав в сроки, установленные Уставом внутренней службы Красной Армии.

Одновременно с осмотром минометов производить осмотр прицелов, вьюков, запасных частей и принадлежности к миномету.

Командир миномета и наводчик должны осматривать миномет в собранном виде ежедневно, перед выходом на занятия, перед стрельбой и по окончании чистки. В разобранном виде они осматривают миномет во время чистки.

Принадлежность для чистки осматривать перед чисткой, а запасные части — по мере необходимости.

О всякой неисправности миномета наводчик обязан доложить командиру отделения, а последний — командиру взвода.

Порядок ежедневного осмотра миномета командиром отделения и наводчиком.

При ежедневном осмотре миномета проверять:

а) нет ли на частях миномета ржавчины, загрязнения и забоин;

б) исправность прицела;

в) работу механизмов: подъемного, поворотного и выравнивающего;

г) состояние вьюков.

51. Осмотр миномета в собранном видепроизводить в следующем порядке.

а) Осмотреть ствол.Перед стрельбой он должен быть протерт насухо, при хранении — слегка осален снаружи и покрыт тонким слоем смазки внутри.
