НКО СССР - Наставление по стрелковому делу (НСД-40 82БМ) 82-мм батальонный миномет

Рис. 3. Труба

Рис. 4. Ствол миномета обр. 1936 г.

У минометов обр. 1936 г. вместо выступов для той же цели имеются утолщения.

9. Казенник(рис. 5) навинчивается на ствол, Он имеет: внутри — нарезкудля навинчивания на ствол; выступ для обтюрирующего кольца, который прижимает кольцо к заднему срезу ствола для устранения прорыва газов при выстреле через резьбу; выступ, в который ввинчен ударникс бойкомдля воспламенения капсюля вышибного патрона мины; сзади — шаровую пятудля соединения ствола с опорной плитой; в пяте имеется отверстие для отвинчивания и завинчивания казенника.

Рис. 6. Казенник

У минометов обр. 1936 г. казенник снаружи имеет четыре гнездадля ключа, применяемого при отвинчивании и навинчивании казенника.

Двунога-лафет

10. Двунога-лафет(рис. 6 и 7) служит для придания стволу необходимого угла возвышения и для горизонтальной наводки.

Части двуноги:а) ноги; б) подъемный механизм; в) выравнивающий механизм; г) вертлюг; д) поворотный механизм; е) амортизатор с обоймой.

11. Ногисоединены между собой вверху при помощи вилок и пробки на кожухе коробки подъемного механизма и внизу цепьюдля ограничения раздвигания ног при установке миномета. Ноги внизу имеют сошники с ограничителями.

У минометов обр. 1937 г. на правой ноге, а у минометов обр. 1936 г. на левой ноге имеется резьба для выравнивающего механизма.

12. Подъемный механизмслужит для предания стволу необходимого при стрельбе угла возвышения.

Части механизма: коробка,оканчивающаяся снизу кожухом; ходовой винт,помещающийся внутри коробки и кожуха, соединенный верхним концом с маткой поворотного механизма; рукоятка,при вращении которой ходовой винт при помощи системы шестерен поднимается вверх или опускается вниз.

13. Выравнивающий механизмслужит для устранения бокового сваливания миномета установкой стола прицела в горизонтальное положение.

Части механизма:а) зажимная гайкадля закрепления зажимной втулкипри грубой установке; б) тяга,соединяющая зажимную втулку посредством кольца с кожухом коробки; в) подвижная втулкадля точного выравнивания миномета.

14. Вертлюг(рис. 8) служит для крепления прицела, амортизатора и поворотного механизма.

Рис. 6. Двунога-лафет 82 БМ-36

Он имеет: два отверстия для штоков амортизатора и две проушиныдля винта поворотного механизма; пазс прорезью и отверстием для механизма крепления прицела; поперечный уровеньдля установки вертлюга в горизонтальное положение при помощи выравнивающего механизма.

Рис. 7. Двунога-.лафет 82 БМ-37 с вьюком для переноски

15. Поворотный механизмслужит для тонкой горизонтальной наводки в пределах 0-50 вправо и 0-50 влево от центрального положения.

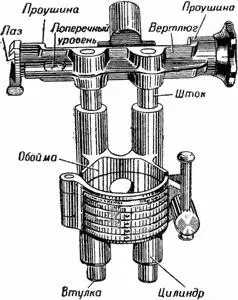

Рис. 8. Вертлюг 82 БМ-36

Части механизма:а) матка с нарезкойдля горизонтального винта; б) горизонтальный винт с маховиком(рис. 7).

Горизонтальный винт своими концами помещается в проушинах вертлюга. При вращении маховика горизонтальный винт перемещается в матке вправо или влево и передвигает вертлюг со стволом.

16. Амортизаторслужит для смягчения удара ствола на двуногу-лафет при выстреле и для возвращения ствола после выстрела в первоначальное положение.

Рис. 9. Вертлюг 82 БМ-37

Части амортизатора миномета обр. 1936 г.(рис. 8):

а) Два цилиндра со втулками.
