НКО СССР - Наставление по стрелковому делу (НСД-40 82БМ) 82-мм батальонный миномет

б) Два штока,каждый с двумя стаканчиками, пружиной и нарезной пробкой. Пружина амортизатора помещается между стаканчиками.

в) Обоймас наметкой и поджимным винтом с воротком для закрепления ствола. Наметка накладывается сзади начала утолщения на стволе.

Части амортизатора миномета обр. 1937 г.(рис. 9):

а) Два цилиндрас обоймами и крышкой.

б) Два штокас пружинами (по две в каждом цилиндре).

в) Обоймас наметкой и поджимным винтом для закрепления ствола. К наметке приклепана таблица стрельбы.

17. Опорная плита(рис. 10 и 11) принимает на себя и передает на грунт силу отдачи при выстреле.

Части плиты:а) листплиты с ребрами жесткости внизу, которые одновременно служат сошниками для упора в грунт при стрельбе; б) опорная чашкадля шаровой пяты казенника; в) скобы для ремней; г) рукоятка для вынимания плиты из грунта и переноски ее при перемене огневой позиции (на небольшие расстояния).

Минометный прицел МП-82

18. Минометный прицел МП-82 (рис. 12) служит для наводки миномета в цель.

Части прицела:а) коллиматор; б) угломер; в) прицел.

19. Коллиматорслужит для визирования в точку наводки. Корпус коллиматора укреплен сверху прицела на оси в кронштейне, на которой коллиматор может вращаться вверх и вниз. Наверху корпуса коллиматора нанесена стрелка для направления коллиматора в точку наводки. Основание кронштейна коллиматора служит крышкой корпуса угломера.

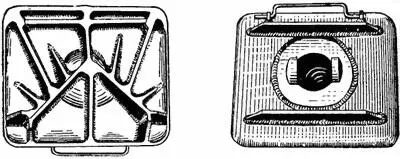

Рис. 10. Опорная плита 82 БМ-37

Рис. 11. Малая опорная плита 82 БМ

20. Угломерслужит для горизонтальной наводки миномета.

Он имеет: а) угломерную шкалуна основании кронштейна коллиматора, разделенную на 60 больших делений, занумерованных четными цифрами; цена каждого деления равна 100 угломерным делениям; угломерная шкала служит для установки угломера с точностью до 1-00; б) ниже шкалы — указатель; в) спереди — приливдля барабанчика; г) барабанчикс маховичком, ручкой-выключателем, на которой нанесен указатель, и дополнительной шкалой угломера, разделенной на 100 делений, занумерованных через десять делений; цена одного деления равна 1 делению угломера (0-01); эта шкала угломера служит для установки угломера с точностью до одного деления угломера (0-01); один полный оборот барабанчика поворачивает кронштейн коллиматора на 1-00; д) поперечный уровеньдля установки вертлюга при помощи выравнивающего механизма в горизонтальное положение; е) продольный уровеньдля установки при помощи подъемного механизма необходимых углов возвышения.

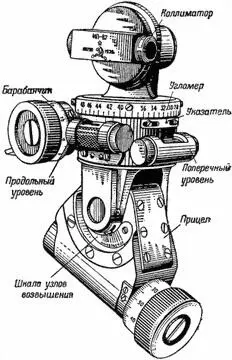

Рис. 12. Прицел МП-82

21. Прицелслужит для придания миномету необходимых углов возвышения. Он имеет: а) на корпусе прицела шкалу углов возвышения, разделенную на 10 делений, занумерованных цифрами: 2, 3, 4, 5, 6, 7, 8, 9, 10, 0; цена каждого деления равна 100 делениям угломера; шкала служит для установки прицела с точностью 1-00; б) выше шкалы — указатель; в) барабанчикс маховичком и дополнительной шкалой углов возвышения, разделенный на 100 делений, занумерованных через десять делений; дополнительная шкала служит для установки прицела с точностью до одного деления угломера (0-01); на корпусе прицела — указатель для дополнительной шкалы и клин для установки прицела в пазу вертлюга с прорезью для закрепления его в пазу механизмом крепления прицела.

Выверка прицела МП-82заключается в выверке нулевой линии прицеливания и в выверке уровней.

22. Выверка нулевой линии прицеливания:

а) поставить угломер 30–00 и прицел 10–00;

б) направить ось канала ствола (по белой черте) по отвесу в точку наводки, удаленного не менее чем на 400 м;

в) посмотреть, куда направлена световая щель коллиматора; при выверенном прицеле она должна быть направлена в ту же точку, что и ось канала ствола.

При несовпадении световой щели коллиматора с точкой наводки оси канала ствола следует подвести ее к этой точке, вращая маховичок барабанчика угломера. Затем нужно:
