Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

Поводок и стержень имеют венчики для упора возвратно-боевой пружины. Передним концом поводок упирается в шаровую выточку затворной рамы. На венчике стержня имеются выступы для удержания стержня в трубке приклада.

24. Спусковая рама с прикладом(рис. 25) служит для помещения спускового механизма, возвратного механизма и для удобства действия пулеметом.

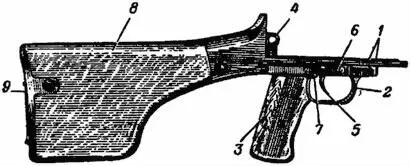

Рис. 25.Спусковая рама с прикладом:

1 — продольные выступы для соединения со ствольной коробкой; 2 — спусковая скоба; 3 — пистолетная рукоятка; 4 — проушины для чеки; 5 — спусковой крючок; 6 — предохранитель; 7 — зуб предохранителя; 8 — приклад; 9 — затыльник

Спусковая рамаимеет: продольные выступы для соединения со ствольной коробкой; гнездо для спускового механизма; продолговатое отверстие для зуба предохранителя; спусковую скобу; пистолетную рукоятку; проушины для чеки ствольной коробки; с левой стороны — вырез для головки шомпола.

Прикладимеет антабку для ремня и металлический затыльник с крышкой. Под крышкой внутри приклада помещается: вверху — трубка, в которую вставляется возвратный механизм; внизу — гнездо для пенала с принадлежностью. Крышка в закрытом положении удерживается защелкой.

25. Спусковой механизм(рис. 26) служит для удержания затворной рамы на боевом взводе и для спуска ее с боевого взвода. Он состоит из спускового рычага с пружиной, спускового крючка с осью и предохранителя с пружиной.

Задний конец спускового рычага называется шепталом, на нем удерживается затворная рама на боевом взводе.

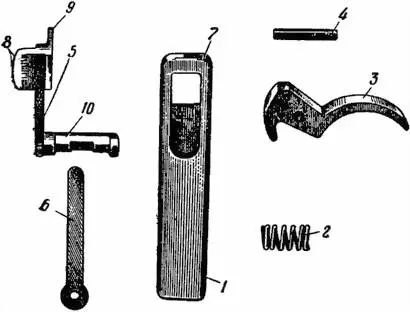

Рис. 26.Спусковой механизм:

1 — спусковой рычаг; 2 — пружина спускового рычага; 3 — спусковой крючок; 4 — ось спускового крючка; 5 — предохранитель; 6 — пружина предохранителя; 7 — шептало; 8 — флажок предохранителя; 9 — зуб предохранителя; 10 — вырез

Спусковой крючок служит для вывода шептала из-под боевого взвода затворной рамы.

Предохранитель служит для запирания спускового рычага, когда затворная рама находится на боевом взводе, чем исключается возможность случайного выстрела. Предохранитель имеет: флажок для удобства поворачивался его; зуб, который, когда пулемет поставлен на предохранитель, входит через продолговатое отверстие внутрь ствольной коробки и не позволяет отвести затворную раму назад, исключая тем самым возможность заклинания рамы на спусковом рычаге;. вырез, позволяющий спусковому рычагу опускаться вниз.

Чтобы поставить спусковой механизм на предохранитель, необходимо флажок предохранителя повернуть вперед. Чтобы снять спусковой механизм с предохранителя, надо флажок предохранителя повернуть назад (будет видна надпись «Огонь»).

Примечание . В пулеметах первого выпуска предохранитель спускового механизма не имеет зуба. Поэтому, когда пулемет поставлен на предохранитель, отводить затворную раму назад нельзя, так как в этом случае может произойти заклинание ее.

26. Коробка(рис. 27) служит для помещения ленты с патронами. Она состоит из корпуса и крышки. Корпус снаружи имеет: ручку для переноски коробки; запор для закрывания крышки; зацеп для крепления коробки к пулемету; окно для прохода ленты с патронами, которое закрывается крышкой.

Крышка окна имеет: пружину и выступы для удобства открывания, выемку для запора.

27. Лента(рис. 28) служит для помещения патронов и подачи их в приемник. Лента на 100 патронов составляется из двух частей, соединяемых при помощи патрона, вставляемого в соединительное звено при снаряжении. Лента состоит из звеньев, которые соединяются при помощи соединительных пружин. Звено ленты в задней части имеет ограничительный выступ, а в передней — направляющий выступ.

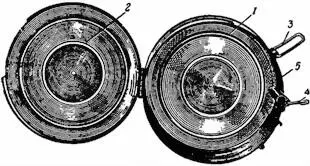

Рис. 27.Коробка:

1 — корпус; 2 — крышка; 3 — ручка; 4 — запор; 5 — крышка окна

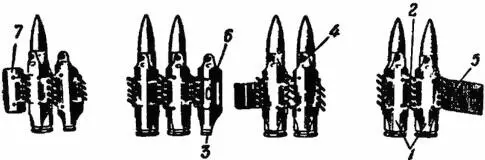

Рис. 28.Лента:

1 — звенья; 2 — соединительная пружина; 3 — ограничительный выступ; 4 — направляющей выступ; 5 — наконечник; 6 — соединительное звено; 7 — фальшзвено
