1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — кольцевая проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав

Рис. 31.Пули:

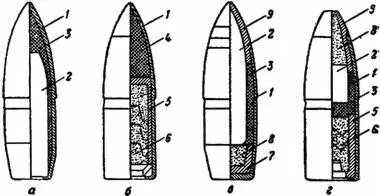

а — обыкновенная со стальным сердечником; б — трассирующая; в — бронебойно-зажигательная; г — зажигательная; 1 — оболочка; 2 — стальной сердечник; 3 — свинцовая рубашка; 4 — сердечник (свинцовый); 5 — стаканчик трассера; 6 — трассирующий состав; 7 — поддон (свинцовый); 8 — зажигательный состав; 9 — наконечник (томпаковый)

Головная часть пули окрашена в черный цвет с красным пояском.

Зажигательная пуля(рис. 31, г) предназначена для воспламенения горючих жидкостей (бензина, керосина) в железных баках со стенками толщиной до 3 мм, а также легко загорающихся материалов (соломенных крыш, сухой травы и др.) на дальностях до 700 м.

Зажигательная пуля состоит из оболочки, томпакового наконечника, зажигательного состава, стального сердечника, свинцовой рубашки и стаканчика с трассирующим составом.

Зажигательный состав пули воспламеняется при ударе пули о преграду.

Зажигательная пуля является одновременно и трассирующей. Трасса пули хорошо видна днем и ночью на расстояниях до 700 м.

Головная часть пули окрашена в красный цвет.

31. Гильзаслужит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для обтюрации (устранения прорыва пороховых газов в сторону затвора). Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для захвата гильзы зацепом выбрасывателя. В дне гильзы имеется гнездо для капсюля, наковальня, на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые пламя от капсюля проникает к пороховому заряду.

32. Пороховой зарядсостоит из пироксилинового пороха.

33. Капсюльслужит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка, ударного состава и фольгового кружка, прикрывающего ударный состав. При ударе по капсюлю ударный состав воспламеняется, пламя через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его.

34. Патроны обр. 1943 г. укупориваются в деревянные ящики. В ящике укладываются две герметически закрытые железные оцинкованные коробки, содержащие по 660 патронов, упакованных в картонные пачки. Всего в ящике помещается 1320 патронов.

Если в ящике содержатся патроны с обыкновенными пулями, то на боковой стенке ящика цветные полосы не наносятся. Если в ящике находятся патроны с трассирующими пулями, на его стенке имеется зеленая полоса, с бронебойно-зажигательными — черная и красная полосы, с зажигательными — красная полоса.

35. Затвор и затворная рама с газовым поршнем под действием возвратного механизма находятся в крайнем переднем положении; газовый поршень — в патрубке газовой каморы; канал ствола закрыт затвором; возвратно-боевая пружина — в наименьшем сжатии; боевые упоры затвора утолщенной частью стойки затворной рамы разведены в стороны и вошли в боевые уступит ствольной коробки — затвор заперт; ударник под действием передней стенки стойки затворной рамы находится в переднем положении и его боек выходит через отверстие в остове затвора.

Ролик стойки затворной рамы находится в криволинейном пазу большого рычага подачи в крайнем переднем положении; задняя часть большого рычага подачи находится в левом положении, а передняя часть малого рычага с подавателем сдвинута вправо; пальцы подачи подавателя и фиксатор под действием пружин отжаты вниз; палец основания приемника под действием пружины приподнят кверху.

Спусковой рычаг приподнят кверху; хвост спускового крючка отведен вперед; флажок предохранителя повернут назад; при этом вырез предохранителя обращен кверху и дает возможность спусковому рычагу опускаться вниз.

Крышка ствольной коробки закрыта и удерживается защелкой.

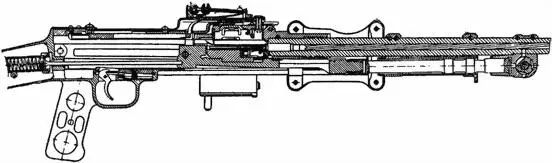

Рис. 32.Положение частей и механизмов пулемета до заряжания
