36. Для заряжания пулемета необходимо: отвести рукоятку перезаряжания назад; повернуть флажок предохранителя вперед; надвинуть коробку с лентой на выступы кронштейна и закрепить ее; пропустить наконечник ленты через окно приемника и продвинуть вправо до отказа.

Если лента не заполнена патронами от наконечника, тогда после присоединения коробки с лентой к кронштейну нужно: открыть крышку ствольной коробки; наложить ленту с патронами на основание приемника и продвинуть вправо до отказа; закрыть крышку ствольной коробки.

При отводе рукоятки перезаряжания назад затворная рама с газовым поршнем отходит назад и сжимает возвратно-боевую пружину. С отходом утолщенной части стойки затворной рамы назад освобождается место для боевых упоров, которые под действием скосов фигурных выемов затворной рамы выводятся из боевых уступов ствольной коробки и входят в выемы остова затвора; затвор с затворной рамой начинает двигаться назад. Спусковой рычаг под давлением отходящей назад затворной рамы утапливается. Как только затворная рама своим боевым взводом пройдет шептало спускового рычага, спусковой рычаг под действием своей пружины поднимется вверх. При обратном движении затворная рама становится на боевой взвод.

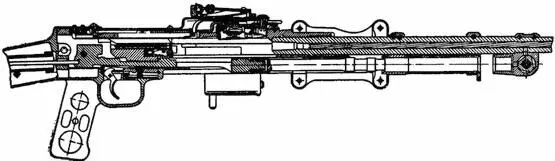

Рис. 33.Положение частей и механизмов пулемета при заряжании

При повороте флажка предохранителя вперед предохранитель поворачивается вырезом вниз и не дает возможности спусковому рычагу опуститься вниз.

При вкладывании ленты в окно приемника первый патрон устанавливается против продольного окна основания приемника, а направляющий выступ звена первого патрона становится над отсекателем.

При закрывании крышки ствольной коробки пальцы подачи подавателя упираются слева сверху в первый патрон, а палец основания приемника — слева снизу во второй патрон.

37. Для открытия огня необходимо повернуть флажок предохранителя назад и нажать на спусковой крючок.

При повороте флажка предохранителя назад предохранитель повернется вырезом вверх и даст возможность спусковому рычагу опуститься вниз.

При нажатии на спусковой крючок спусковой рычаг опускается вниз и его шептало выходит из-под боевого взвода затворной рамы. Затворная рама под действием возвратного механизма устремляется вперед и, упираясь утолщенной частью стойки в выступы боевых упоров затвора, двигает вместе с собой затвор.

При движении затвора вперед его досылатель выталкивает патрон из звена ленты и досылает его в патронник.

Затворная рама при движении вперед роликом поворачивает большой рычаг подачи в поперечном направлении; при этом малый рычаг под. действием большого рычага поворачивается и передвигает влево подаватель на величину захвата очередного патрона; пальцы подачи подавателя заскакивают за очередное звено ленты с патроном; палец основания приемника удерживает ленту от выпадания.

При подходе затвора к стволу выбрасыватель затвора зацепом заскакивает в кольцевую проточку патрона. При дальнейшем движении затворной рамы вперед ее стойка утолщенной частью раздвигает боевые упоры затвора, затвор закрывает канал ствола и прочно запирается. Газовый поршень затворной рамы входит в патрубок газовой каморы. Затворная рама, продолжая движение вперед, передней стенкой стойки ударяет по ударнику. Ударник бойком разбивает капсюль патрона. Происходит выстрел.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола и канавку регулятора в газовую камору, ударяет в газовый поршень и отбрасывает затворную раму назад. С началом движения затворной рамы назад затвор остается запертым до вылета пули из канала ствола и, продолжая закрывать канал ствола, не допускает прорыва газов в ствольную коробку. Стойка затворной рамы, двигаясь назад, освобождает боевые упоры. По вылете пули из канала ствола фигурные выемы затворной рамы сводят боевые упоры, после чего затвор под действием затворной рамы начинает двигаться назад; при этом происходит извлечение гильзы из патронника, отражение и выбрасывание ее через окно затворной рамы. Затворная рама при движении назад роликом поворачивает большой рычаг подачи в поперечном направлении, при этом малый рычаг. под действием большого рычага поворачивается и передвигает вправо подаватель; пальцы подачи подавателя устанавливают очередной патрон против продольного окна приемника.
