Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

К одному из концов ленты прикреплен наконечник для удобства заряжания пулемета, а к другому — фальшзвено, которое обеспечивает подачу последнего патрона в приемник.

28. Принадлежность (рис. 29) применяется для разборки, сборки, чистки и смазки пулемета. К принадлежности относятся:

— шомполдля чистки и смазки канала ствола, патрубка газовой каморы и газовой трубки с помощью протирки и ершика; он присоединяется к пулемету слева; на одном конце он имеет головку с отверстием для выколотки, на другом конце — нарезку для навинчивания протирки или ершика;

— протиркадля чистки и смазки канала ствола;

— дульная накладкадля предохранения дульной части ствола от растирания шомполом при чистке пулемета;

— две прочистки:большая для чистки с помощью шомпола патрубка газовой каморы через газовую трубку; малая для чистки газовых путей;

— воротокдля удобства действия малой прочисткой, ключом мушки и шомполом;

— ключ мушкидля ввинчивания и взвинчивания мушки при приведении пулемета к нормальному бою; в собранной для чистки принадлежности он служит шомпольной муфтой;

— ключ регуляторадля разборки и перестановки регулятора, отвинчивания гайки болта основания мушки и довертывания протирки при навинчивании ее на шомпол; кроме того, ключ служит отверткой и имеет выгиб с отверстием для выталкивания разрезной чеки трубчатой оси;

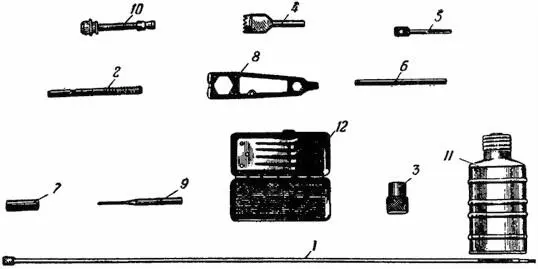

Рис. 29.Принадлежность к пулемету:

1 — шомпол; 2 — протирка; 3 — дульная накладка; 4 — прочистка большая; 5 — прочистка малая; 6 — вороток; 7 — ключ мушки; 8 — ключ регулятора; 9 — выколотка; 10 — извлекатель; 11 — масленка; 12 — пенал

— выколоткадля выталкивания осей и шпилек;

— извлекательдля извлечения из патронника оторвавшихся дулец гильз;

— масленкадля хранения смазки;

— ершикдля смазки частей пулемета; он укреплен на крышке масленки;

— пеналдля хранения протирки, прочисток, воротка, ключа мушки, ключа регулятора, выколотки и извлекателя.

Дульная накладка и масленка носятся в специальных карманах сумки для коробки с лентой.

Примечание . В комплекте принадлежности для пулеметов первого выпуска ключ регулятора не имеет выгиба для выталкивания разрезной чеки трубчатой оси, а ключ мушки нельзя использовать как шомпольную муфту.

29. Боевой патрон (рис. 30) состоит из пули, гильзы, порохового заряда и капсюля.

30. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.

Обыкновенная пуля со стальным сердечником(рис. 31, а) предназначена для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.

Обыкновенная пуля состоит из стальной плакированной томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.

Отличительной окраски эта пуля не имеет.

Трассирующая пуля(рис. 31, б) предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также для поражения живой силы.

В оболочке трассирующей пули спереди помещен сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. При выстреле горение от порохового заряда передается трассирующему составу пули, который, сгорая при полете пули, дает яркий светящийся след, хорошо видимый днем и ночью.

Головная часть пули окрашена в зеленый цвет.

Бронебойно-зажигательная пуля(рис. 31, в) предназначена для зажигания горючих жидкостей и для поражения живой силы, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м.

Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой и зажигательного состава, находящегося в свинцовом поддоне. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее.

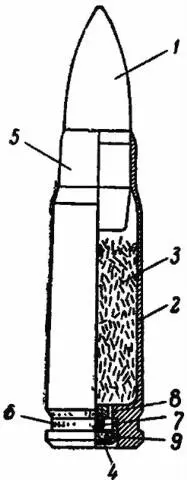

Рис. 30.Боевой патрон:
