Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

б

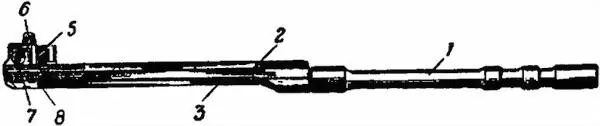

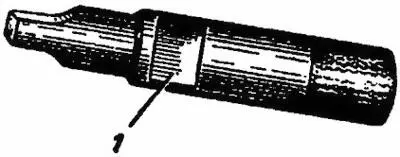

Рис. 21.Затворная рама с газовым поршнем:

а — вид сверху; б — вид сбоку; 1 — газовый поршень; 2 — направляющие выступы; 3 — окно для прохода гильз; 4 — фигурные выемы; 5 — стойка; 6 — ролик; 7 — отверстие для рукоятки перезаряжания; 8 — боевой взвод

В пулеметах с измененной конструкцией рукоятки перезаряжания затворная рама в передней части имеет выступ для сцепления с рукояткой перезаряжания.

21. Рукоятка перезаряжанияслужит для отвода затворной рамы рукой; она вставляется в отверстие стойки затворной рамы. Рукоятка перезаряжания имеет вырезы для направления движения ее в ствольной коробке (рис. 22, а).

а

б

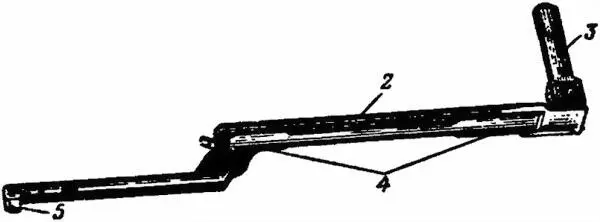

Рис. 22.Рукоятка перезаряжания:

а — пулеметов первого выпуска; б — пулеметов последнего выпуска; 1 — вырезы; 2 — основание; 3 — откидная рукоятка; 4 — выступы, 5 — выступ для сцепления с затворной рамой

В пулеметах последнего выпуска рукоятка перезаряжания изменена (рис. 22, б). Она состоит из основания и откидной рукоятки. На основании имеются выступы для направления движения в пазу ствольной коробки и выступ в передней части основания для сцепления с затворной рамой. Откидная рукоятка удерживается в сложенном положении и при стрельбе остается неподвижной.

22. Затвор(рис. 23) служит для досылания патрона в патронник, закрывания канала ствола, для удара по капсюлю патрона и извлечения из патронника гильзы (патрона). Он состоит из остова, двух боевых упоров, ударника со шпилькой и выбрасывателя с осью, гнетком и пружиной.

Остовслужит для соединения всех частей затвора. Он имеет; на переднем срезе — два цилиндрических выреза для дна гильзы и для выбрасывателя с гнетком и пружиной; отверстие для выхода бойка; сверху — гребень с пазом для отражателя, передняя часть которого является досылателем; снизу — фигурный выступ для соединения с затворной рамой; с обеих сторон — выемы для боевых упоров, поперечные отверстия для оси выбрасывателя и шпильки ударника, выемы для уменьшения трения; внутри — канал для ударника.

Ударникимеет боек для нанесения удара п6 капсюлю патрона и вырез для шпильки, которая ограничивает перемещение ударника назад.

а

б

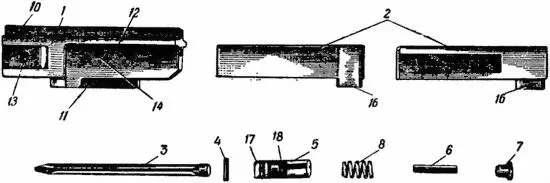

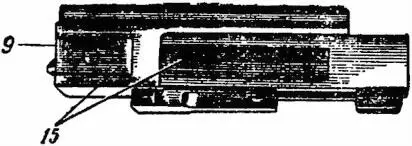

Рис. 23.Затвор:

а — в собранном виде; б — в разобранном виде; 1 — остов затвора; 2 — боевые упоры; 3 — ударник; 4 — шпилька ударника; 5 — выбрасыватель; 6 — ось выбрасывателя; 7 — гнеток; 8 — пружина выбрасывателя; 9 — вырез; 10 — гребень; 11 — фигурный выступ; 12 — выемы для боевых упоров; 13 — отверстие для оси выбрасывателя; 14 — отверстие для шпильки ударника; 15 — выемы для уменьшения трения; 16 — выступы боевых упоров; 17 — зацеп; 18 — вырез для оси

Боевые упорыслужат для запирания затвора при выстреле. Они помещаются в боковых выемах остова затвора. С внутренней стороны боевые упоры имеют выступы, верхняя часть которых служит для разведения боевых упоров, а нижняя — для их сведения.

Выбрасывательслужит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражателем. Он имеет зацеп для захвата гильзы и поперечный вырез для оси. Задняя часть выбрасывателя упирается в гнеток, на другой конец которого надета пружина выбрасывателя.

23. Возвратный механизм(рис. 24) служит для возвращения затворной рамы с затвором в переднее положение и для сообщения ударнику энергии, необходимой для разбивания капсюля патрона. Он состоит из возвратно-боевой пружины, поводка и стержня.

Рис. 24.Возвратный механизм:

1 — возвратно-боевая пружина; 2 — поводок; 3 — стержень; 4 — венчик поводка; 5 — венчик стержня; 6 — выступы
