17. Приемник(рис. 17) служит для подачи ленты с патронами при стрельбе. Он состоит из основания, колодки и механизма подачи ленты. Основание вместе с колодкой образуют поперечное окно, по которому движется лента с патронами.
Основание приемникасоединено со ствольной коробкой при помощи ушка и составляет нижнюю часть приемника. Оно имеет: палец с пружиной, удерживающий ленту от выпадания; отсекатель патрона, который отделяет патрон от ленты и ограничивает продвижение патрона вправо; продольное окно для прохода патрона и досылателя затвора; поперечный выступ для направления патронов.
а
б
в

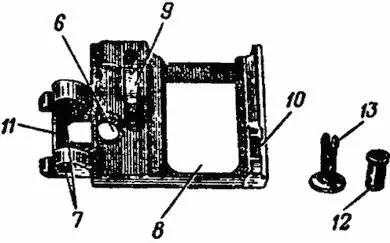

Рис. 17.Приемник:
а — приемник в собранном виде; б — основание приемника; в — колодка приемника; 1 — палец, удерживающий ленту от выпадания; 2 — отсекатель патрона; 3 — продольное окно; 4 — поперечный выступ; 5 — щиток; 6 — отверстие для трубчатой оси; 7 — проушины; 8 — окно для подавателя; 9 — фиксатор; 10 — фиксируюший выступ; 11 — пружинная защелка; 12 — трубчатая ось; 13 — разрезная чека; 14 — ось
К основанию приемника справа и слева прикреплены щитки, закрывающие поперечное окно и предохраняющие приемник от попадания в него пыли. В закрытом положении щитки удерживаются пружинными защелками. При заряжании пулемета щитки открываются автоматически: левый щиток — подавателем при оттягивании рукоятки перезаряжания назад, а правый — наконечником ленты при заряжании пулемета полностью снаряженной лентой. Если лента снаряжена не полностью, то правый щиток открывается при открывании крышки ствольной коробки. При приведении пулемета в походное положение щитки закрываются рукой.
Колодка приемникасоставляет верхнюю часть приемника. Она имеет: продольные пазы для крышки ствольной коробки; отверстие для трубчатой оси, соединяющей колодку с крышкой; проушины для соединения со ствольной коробкой; окно с направляющими выступами для подавателя; фиксатор с пружиной и фиксирующий выступ, которые обеспечивают правильное положение патрона в продольном окне приемника. К колодке прикреплена пружинная защелка, удерживающая крышку ствольной коробки в открытом положении.
Трубчатая ось, соединяющая колодку с крышкой, удерживается от выпадания разрезной чекой.
Колодка приемника крепится к ствольной коробке при помощи оси.
Механизм подачи(рис. 18) служит для передвижения (подачи) ленты с патронами к приемнику. Он состоит из подавателя, малого и большого рычагов подачи.
Рис. 18.Механизм подачи:
а — рычаги подачи в собранием виде; б — подаватель; в — малый рычаг подачи; г — большой рычаг подачи; 1 — продольный вырез подавателя; 2 — направляющие пазы подавателя; 3 — пальцы подачи; 4 — криволинейный паз; 5 — кольцевой выступ; 6 — выступ, приводящий в движение малый рычаг; 7 — выступ, препятствующий подъему малого рычага вверх; 8 — отверстие для прохода большого рычага; 9 — отверстие для оси; 10 — отверстие для выступа большого рычага
Подаватель служит для передвижения ленты с патронами. Он имеет: сверху — продольный вырез для малого рычага; боковые направляющие пазы; снизу — пальцы подачи, которые надеты своими проушинами на ось и при помощи пружины удерживаются в опущенном положении.
Большой рычаг приводит в движение малый рычаг. Он имеет: криволинейный паз, по которому движется ролик стойки затворной рамы; впереди — кольцевой выступ с отверстием для трубчатой оси, на которой вращается рычаг; выступ, приводящий в движение малый рычаг, и выступ, препятствующий подъему малого рычага вверх.
Малый рычаг приводит в движение подаватель. Он имеет отверстие для прохода большого рычага, отверстие для оси, укрепленной на крышке ствольной коробки, и отверстие для выступа большого рычага.
а
