6. Порядок неполной разборки пулемета:

1) Установить пулемет на сошку открыть крышку ствольной коробки, отвести затворную раму в заднее положение и проверить, нет ли патрона в патроннике. После этого затворную раму плавно спустить с боевого взвода.

2) Отделить шомпол.Обхватить шомпол у кронштейна левой рукой и отжать его, затем правой рукой вынуть назад.

3) Вынуть пенал с принадлежностью.Головкой шомпола или пальцем нажать на защелку крышки затыльника вниз; большим пальцем левой руки повернуть крышку (рис. 3), вынуть пенал с принадлежностью и открыть его.

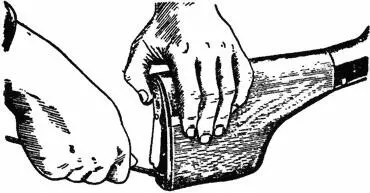

Рис. 3.Открывание крышки затыльника

4) Вынуть возвратный механизм.Поддерживая пулемет левой рукой за выступ приклада, большим пальцем правой руки или отверткой нажать на стержень возвратного механизма (в затыльнике приклада) вперед до отказа; повернуть стержень на ¼ оборота против хода часовой стрелки и вынуть из приклада возвратный механизм (рис. 4). При отделении возвратного механизма следить, чтобы затворная рама была спущена с боевого взвода.

5) Отделить спусковую раму.Вытолкнуть выколоткой вправо до отказа чеку; большим и указательным пальцами правой руки нажать на защелку крышки ствольной коробки вперед и открыть крышку; удерживая пулемет левой рукой за цевье, правой взяться за шейку приклада или м пистолетную рукоятку и, сдвигая спусковую раму назад, отделить ее (рис. 5).

6) Отделить рукоятку перезаряжания.Удерживая пулемет левой рукой за цевье, правой отвести рукоятку перезаряжания назад до отказа и вынуть ее вправо. Для отделения рукоятки перезаряжания измененной конструкции необходимо отвести ее назад до отказа и повернуть вправо вниз.

Рис. 4.Извлечение возвратного механизма

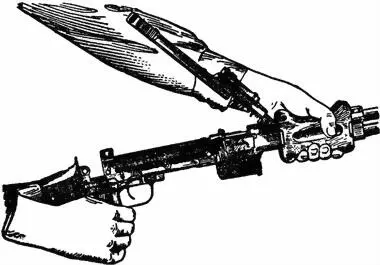

Рис. 5.Отделение спусковой рамы

7) Отделить затворную раму.Удерживая пулемет левой рукой за цевье, указательным пальцем правой руки выдвинуть снизу затворную. раму из ствольной коробки назад, затем, обхватив правой рукой затворную раму вместе с затвором (рис. 6), отделить их от ствольной коробки.

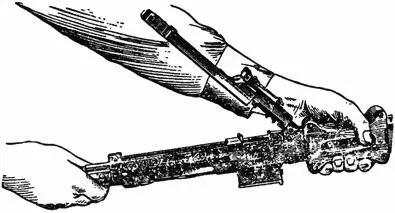

Рис. 6.Отделение затворной рамы

8) Отделить затвор от затворной рамы.Удерживая затворную раму в правой руке, взять левой рукой затвор за середину, приподнять его вверх; отделить боевые упоры от остова затвора.

7. Порядок сборки пулемета после неполной разборки:

1) Присоединить затвор к затворной раме.Взять остов затвора в левую руку, правой рукой вставить боевые упоры в выемы остова затвора так, чтобы выступы боевых упоров были обращены один к другому. Удерживая левой рукой затвор за середину пазом кверху, правой рукой. Взять снизу затворную раму стойкой кверху; вставить фигурный выступ остова затвора в фигурный выем затворной рамы и подать затвор вперед до отказа.

2) Присоединить затворную раму к ствольной коробке.Левой рукой приподнять пулемет за ствольную коробку снизу; правой рукой направить в пазы ствольной коробки направляющие выступы затворной рамы и продвинуть ее вперед настолько, чтобы отверстие на стойке затворной рамы совпало с отверстием в ствольной коробке.

3) Присоединить рукоятку перезаряжания.Удерживая пулемет левой рукой, правой вставить в отверстие рукоятку перезаряжания и продвинуть затворную раму вперед до отказа.

В пулеметах с измененной конструкцией рукоятки перезаряжания сначала надо присоединить к ствольной коробке рукоятку перезаряжания и подать ее вперед до отказа, а затем присоединить затворную раму. Для присоединения рукоятки перезаряжания необходимо ввести выступ на переднем конце основания рукоятки в вырез на правой стенке ствольной коробки, а выступы на основании рукоятки — в уширения паза и подать рукоятку до отказа вперед.

4) Присоединить спусковую раму.Правой рукой взять спусковую раму за шейку приклада, направить продольные выступы спусковой рамы в пазы ствольной коробки и продвинуть спусковую раму вперед до отказа; закрепить спусковую раму чекой.
