Министерство Обороны СССР: Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

5) Вставить возвратный механизм в приклад.Удерживая левой рукой приклад, правой вставить возвратный механизм в трубку приклада, следя при этом, чтобы передний конец поводка вошел в шаровую выточку затворной рамы. Нажимая вперед на стержень пальцем или лезвием отвертки, направить выступы стержня в вырезы трубки приклада и повернуть стержень на ¼ оборота по ходу часовой стрелки; стержень при этом отойдет несколько назад. Если выступы стержня не будут правильно введены в вырезы трубки приклада, то возвратный механизм выскочит.

6) Закрыть крышку ствольной коробки.Опустить крышку и затем, придерживая пулемет левой рукой за шейку приклада, большим и указательным пальцами правой руки нажать на защелку вперед и одновременно вниз, после чего отпустить защелку.

7) Присоединить шомполтак, чтобы он прошел над кронштейном через отверстие в цевье и своим передним концом вошел в отверстие прилива, расположенного на передней муфте газовой трубки, а головкой — в вырез на спусковой раме.

8) Собрать принадлежность.В корпусе пенала уложить ключ регулятора, затем в любом порядке уложить прочистки, извлекатель, выколотку, протирку, ключ мушки и вороток (рис. 7); закрыть крышку пенала и застегнуть застежку. Уложить пенал с принадлежностью в гнездо приклада и закрыть крышку затыльника.

9) Проверить правильность сборки пулемета после неполной разборки, для чего один — два раза взвести и спустить затворную раму с боевого взвода, придерживая при этом рукой затворную раму за рукоятку перезаряжания.

Рис. 7.Укладка принадлежности в пенал

8. Порядок полной разборки пулемета:

1) Произвести неполную разборку , руководствуясь ст. 6.

2) Разобрать затвор.Выколоткой вытолкнуть ось выбрасывателя и вынуть из выреза выбрасыватель, гнеток и пружину; выколоткой вытолкнуть шпильку ударника и вынуть ударник из остова затвора.

3) Отделить регулятор.Чередуя вывинчивание винта регулятора при помощи ключа (рис. 8) с легкими ударами колотушкой по головке винта, отделить регулятор и снять с винта пружинную шайбу.

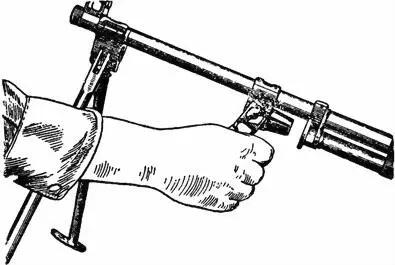

Рис. 8.Вывинчивание винта регулятора

4) Разобрать механизм подачи ленты.Сжать при помощи ключа регулятора разрезную чеку и вытолкнуть ее из трубчатой оси (рис. 9); вынуть трубчатую ось.

Отделить крышку ствольной коробки от колодки приемника (рис. 10) (колодку приемника от ствольной коробки не отделять, она отделяется в артиллерийской ремонтной мастерской).

а

б

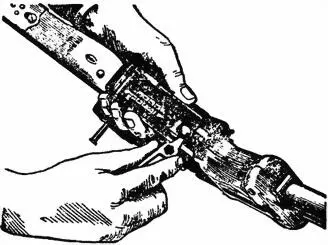

Рис. 9.Извлечение разрезной чеки:

а — сжатие разрезной чеки; б — извлечение разрезной чеки

Отделить подаватель от колодки приемника. Отделить рычаги подачи от крышки ствольной коробки, для чего вывести кольцевой выступ на переднем конце большого рычага из отверстия в крышке ствольной коробки, а малый рычаг снять с оси, расположенной в средней части крышки. Отделить малый рычаг от большого рычага.

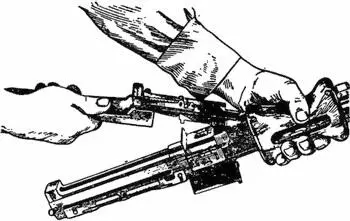

Рис. 10.Отделение крышки ствольной коробки от колодки приемника

9. Порядок сборки пулемета после полной разборки:

1) Собрать механизм подачи ленты.Присоединить малый рычаг к большому рычагу, для чего ввести передний конец большого рычага в отверстие малого рычага и надеть малый рычаг на выступ, находящийся на большом рычаге. Присоединить рычаги подачи к крышке ствольной коробки; прижать пластинчатую пружину к ребру крышки и надеть малый рычаг на ось; после этого ввести кольцевой выступ на переднем конце большого рычага в отверстие крышки ствольной коробки. Присоединить подаватель к колодке приемника.

Присоединить крышку ствольной коробки к колодке приемника так, чтобы передний конец малого рычага вошел в продольный вырез подавателя.

Вставить трубчатую ось и закрыть крышку ствольной коробки. Вставить разрезную чеку в трубчатую ось и открыть крышку ствольной коробки.
