Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

Регулятор крепится в газовой каморе с помощью винта с пружинной шайбой, предотвращающей самоотвинчивание винта.

Стрельбу из пулемета производить при установке регулятора на деление 2. При сильном загрязнении пулемета в случае неполного отхода подвижных частей назад регулятор устанавливать на деление 3. Деление 1 является запасным, им следует пользоваться только при заметном увеличении темпа стрельбы и при условии, что будет обеспечена надежная работа пулемета.

Примечание . В пулеметах первого выпуска газовая камора имеет цилиндрическую и конусную втулки, за крепленные на патрубке газовой каморы; газовый поршень входит внутрь втулок. Длина газового поршня на 23,5 мм меньше длины газового поршня пулеметов последнего выпуска (рис. 12, б).

12. Газовая трубкаслужит для направления движения газового поршня. Она крепится на стволе с помощью передней и задней муфт.

Передняя муфта имеет антабку для ремня, прилив с отверстием для шомпола и венчик для отражения пороховых газов, вырывающихся из патрубка газовой каморы (передняя муфта газовой трубки в пулеметах первого выпуска венчика не имеет).

13. Цевьеслужит для удобства удержания пулемета при стрельбе на ходу и для предохранения рук пулеметчика от ожогов. Оно состоит из двух щек с металлическими прокладками внутри. Щеки скрепляются четырьмя винтами. В левой щеке внизу имеется отверстие для шомпола.

14. Ствольная коробка(рис. 14) служит для соединения частей и механизмов пулемета, для обеспечения закрывания канала ствола затвором и запирания затвора.

Ствольная коробка имеет:

— внутри — направляющие пазы для затворной рамы, боевые уступы для боевых упоров затвора, отражатель для отражения гильз;

— снаружи — пазы для спусковой рамы, чеку для соединения спусковой рамы со ствольной коробкой, кронштейн для коробки с лентой;

— сверху — продольное окно для стойки затворной рамы, окно для прохода патрона, вырез для основания приемника, ушко для присоединения колодки приемника, две перемычки, из которых задняя имеет выемку для зуба защелки крышки ствольной коробки;

а

б

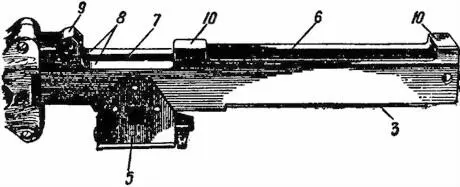

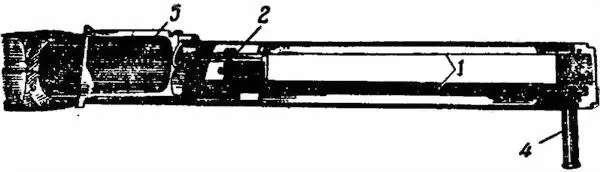

Рис. 14.Ствольная коробка:

а — вид слева; б — вид снизу; 1 — направляющие пазы; 2 — отражатель; 3 — пазы для спусковой рамы; 4 — чека; 5 — кронштейн; 6 — продольное окно; 7 — окно для прохода патрона; 8 — вырез для основания приемника; 9 — ушко; 10 — перемычки

— с правой стороны — продольный вырез с отверстием для рукоятки перезаряжания; вырез закрывается щитком, предотвращающим попадание пыли в ствольную коробку.

В пулеметах с измененной конструкцией рукоятки перезаряжания ствольная коробка вместо сквозного продольного выреза имеет паз для основания рукоятки перезаряжания, а на правой стенке снизу — вырез для ее выступа.

15. Кронштейн(рис. 15) служит для присоединения к пулемету коробки с лентой. Он прикреплен к ствольной коробке с левой стороны и имеет выступы, на которые надвигается своим зацепом коробка, и флажок с осью и пластинчатой пружиной для закрепления коробки на кронштейне.

Рис. 15.Кронштейн:

1 — выступы для зацепа коробки; 2 — флажок; 3 — ось флажка; 4 — пластинчатая пружина

16. Крышка ствольной коробки(рис. 16) служит для закрывания ствольной коробки и расположения механизма подачи ленты.

Крышка присоединена к колодке приемника и закрепляется на ней трубчатой осью с разрезной чекой. В передней части крышки имеются отверстие для кольцевого выступа большого рычага и направляющие выступы для колодки приемника; в задней части — защелка крышки ствольной коробки; снизу крышки — планка для упора пружины защелки, пластинчатая пружина и ось малого рычага. На крышке смонтирован прицел и нанесен номер пулемета.

а

б

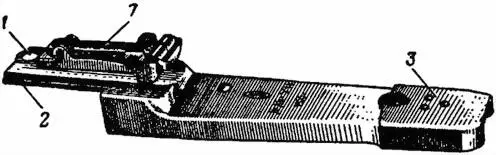

Рис. 16.Крышка ствольной коробки:

а — вид слева; б — вид снизу; 1 — отверстие для кольцевого выступа большого рычага; 2 — направляющие выступы для колодки приемника; 3 — защелка; 4 — планка; 5 — пластинчатая пружина; 6 — ось малого рычага; 7 — прицел
