Министерство Обороны СССР - Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

2) Присоединить регулятор.Вставить регулятор в поперечное отверстие газовой каморы так, чтобы требуемая цифра на венчике регулятора совместилась со стопором на газовой каморе; легкими ударами колотушки по регулятору дослать его влево до отказа (при этом стопор должен поместиться в соответствующем вырезе венчика регулятора). Надеть пружинную шайбу на винт регулятора, вставить винт в отверстие регулятора и ввинтить его ключом до отказа.

3) Собрать затвор.Вставить в вырез остова затвора пружину и гнеток выбрасывателя, после чего вставить выбрасыватель так, чтобы его поперечный вырез совпал с отверстием в остове затвора; закрепить выбрасыватель в остове затвора при помощи оси. Вставить ударник и закрепить его шпилькой.

4) Дальнейшую сборку производить, руководствуясь ст. 7.

10. Ствол(рис. 11) служит для направления полета пули. Внутри он имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола; у пулемета он равен 7,62 мм. В казенной части (рис. 11, а) канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.

а

б

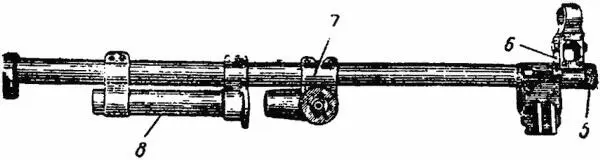

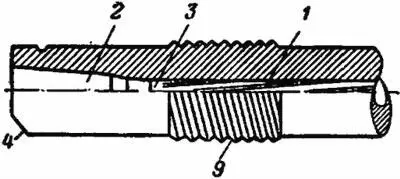

Рис. 11.Ствол:

а — казенная часть в разрезе; б — наружный вид; 1 — нарезная часть; 2 — патронник; 3 — пульный вход; 4 — вырез для выбрасывателя; 5 — муфта; 6 — основание мушки с мушкой; 7 — газовая камора с регулятором; 8 — газовая трубка; 9 — резьба

В стенке ствола снизу, ближе к дульной части, имеется отверстие для отвода части пороховых газов в газовую камору. На казенном срезе ствола сделан вырез для зацепа выбрасывателя.

На стволе (рис. 11, б) имеются: основание мушки с мушкой, газовая камора с регулятором и газовая трубка. В передней части к стволу прикреплена сошка. Ствол посредством резьбы соединен со ствольной коробкой и от нее не отделяется.

На дульной части ствола имеется резьба для навинчивания втулки при стрельбе холостыми патронами или дульной накладки при чистке пулемета. Для предохранения резьбы от повреждений на нее навинчена муфта (в пулеметах первых выпусков резьба на дульной части ствола отсутствует).

11. Газовая камора с регуляторомслужит для направления и регулирования количества пороховых газов, отводимых из канала ствола на газовый поршень затворной рамы.

Газовая камора(рис. 12) имеет: вертикальное отверстие для отвода пороховых газов; поперечное отверстие для регулятора; патрубок, в который входит газовый поршень; стопор, удерживающий регулятор в установленном положении.

а

б

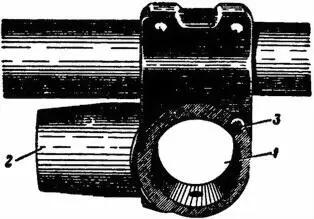

Рис. 12.Газовая камора:

а — пулеметов последнего выпуска; б — пулеметов первого выпуска; 1 — поперечное отверстие для регулятора; 2 — патрубок; 3 — стопор; 4 — цилиндрическая втулка; 5 — коническая втулка

Регулятор(рис. 13) служит для изменения количества пороховых газов, направляемых на газовый поршень. Он имеет три канавки, различные по ширине. На венчике регулятора против соответствующих канавок нанесены цифры 1, 2, 3, а возле них имеются три выреза для стопора. Поворачивая регулятор и совмещая со стопором тот или иной вырез, регулируют подачу пороховых газов на газовый поршень.

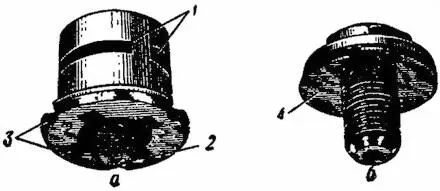

Рис. 13.Регулятор с винтом:

а — регулятор; б — винт регулятора; 1 — канавки; 2 — венчик; 3 — вырезы для стопора; 4 — пружинная шайба
