Переднее дно кожухаимеет два отверстия: верхнее— для ввинчивания втулки пароотводной трубки и закрепляющего её винта, нижнее— для ствола, переднего сальника и надульника. От верхнего отверстия идёт поперечный канал, сообщающий пароотводную трубку с боковым пароотводным отверстием в стенке кожуха. Сверху дно имеет приливс пазом для мушки.

I

II

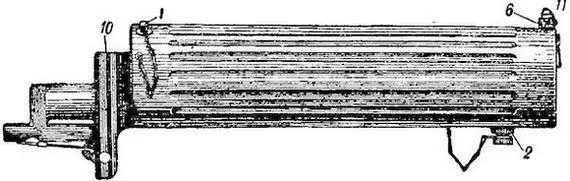

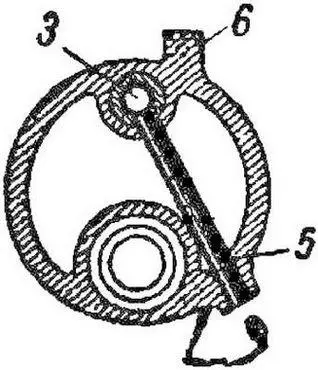

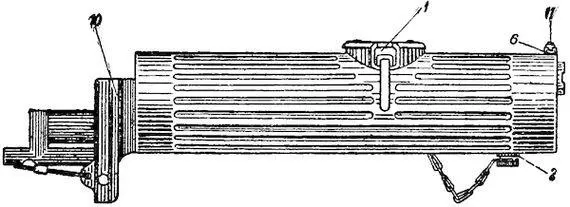

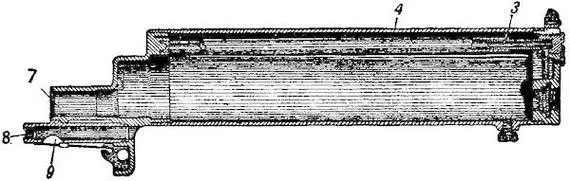

Рис. 27.Кожух:

I — кожух старого образца; II — кожух нового образца; 1 — наливное отверстие; 2 — выливное отверстие; 3 — пароотводная трубка; 4 — муфта; 5 — поперечный канал; 6 — прилив; 7 — труба с раструбом; 8 — выводная трубка; 9 — пружина; 10 — паз для соединения с коробом; 11 — мушка

Заднее дно кожухаимеет: а) широкую трубкус раструбом, которая направляет движение ствола; в раструб упирается бронзовая гайка ствола; б) выводную трубку, через которую выбрасываются наружу гильзы (патроны) и в которой укреплена пластинчатая пружина, удерживающая гильзу от выпадания в короб; в) поперечное отверстие, которое в собранном пулемёте вместе с отверстием в боковых стенках короба образует канал, в который проходит болт, соединяющий тело пулемёта с вертлюгом станка; г) в верхней части — отверстиедля очи крышки короба; д) на боковых плоскостях — пазыдля соединения со стенками короба.

Пароотводная трубкапомещается внутри кожуха. Она имеет три отверстия: два (по концам) для входа пара в трубку и одно (у переднего конца) для выхода пара из пароотводной трубки через поперечный канал дна кожуха в пароотводное отверстие.

На трубку надета подвижная муфта, которая, передвигаясь по трубке, закрывает одно из её входных отверстий, оставляя другое открытым; при наклоне кожуха вперёд, муфта закрывает переднее отверстие и не позволяет охлаждающей жидкости выливаться из кожуха; при наклоне кожуха назад муфта закрывает заднее отверстие.

В целях маскировки для отвода пара из кожуха пулемёта, на стойку пароотводного отверстия навинчивается пароотводная кишка.

17. Надульник(рис. 28) служит для усиления действия отдачи. Он ввинчивается в нижнее отверстие переднего дна кожуха и прижимает сальник.

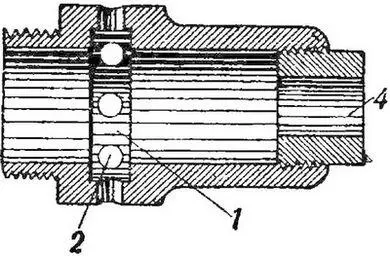

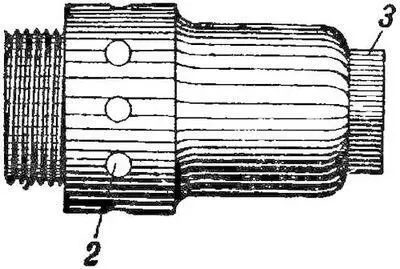

Рис. 28.Надульник:

1 — кольцеобразный паз; 2 — отверстия; 3 — втулка; 4 — канал

Надульник имеет с внутренней стороны кольцеобразный пазс отверстиями для выхода газов и для ключа.

Спереди в надульник ввинчена втулка с каналом, через который вылетает пуля.

На надульник надевается колпачок, предохраняющий канал ствола от засорения. Колпачок цепочкой прикреплён к кожуху. Он удерживается на надульнике пружинками, головки которых заскакивают в отверстия надульника.

18. Мушка(рис. 29) служит для наводки пулемёта в цель. Своим основанием она вставлена в паз на приливе кожуха и закреплена винтом.

19. Прицел(рис. 30) служит для наводки пулемёта в цель и придания ему соответствующих углов прицеливания при стрельбе на различные расстояния. Он укреплён на крышке короба и состоит из стойки с зубчатой рейкой и прицельной планкой, хомутика с поперечной трубкой для целика и маховичка с тормозом.

Стойкаприцела вращается на оси; в поднятом и опущенном положениях она удерживается спиральной пружиной, помещённой в прессе.

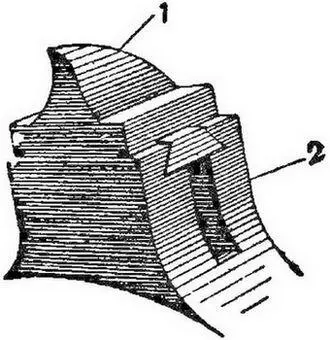

Рис. 29.Мушка:

1 — мушка; 2 — прилив

Сзади на стойке имеется зубчатая рейка для перемещения хомутика.

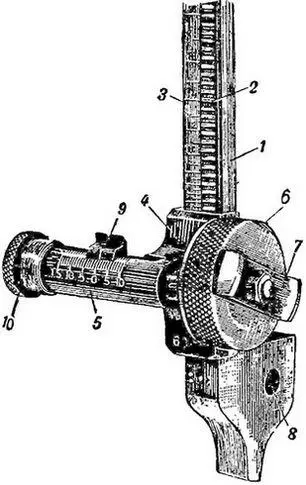

Рис. 30.Прицел:
