Министерство обороны СССР, РФ - Станковый пулемет системы Максима обр. 1910 г.

23. Патронная лента(рис. 43) имеет 250 гнёзд для патронов; гнёздаотделены друг от друга короткими пластинками, а через каждые три гнезда — длинными; на концах ленты прикреплены наконечники для удобства заряжания.

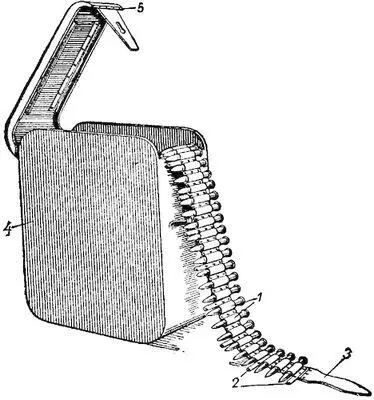

Рис. 43.Коробка со снаряженной лентой:

1 — лента; 2 — длинные пластинки; 3 — наконечник; 4 — коробка; 5 — застёжка

Снаряженная лента укладывается в коробкус откидной крышкой и с застёжкой.

24. На каждый пулемёт положено иметь принадлежность для разборки, сборки, чистки и других надобностей по уходу и обращению с пулемётом (рис. 44). Принадлежность, уложенная в коробке, должна всегда находиться при пулемёте (рис. 45).

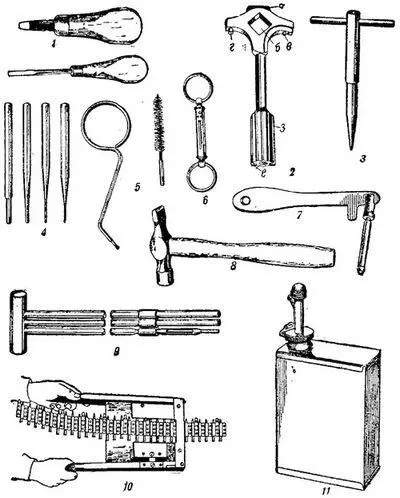

Рис. 44.Принадлежность к пулемёту:

1 — отвёртки для винтов; 2 — сверловый ключ: а — отвёртка для отвинчивания втулки пароотводной трубки; б — отверстие для отвинчивания втулки надульника; в — малый сосок для отвинчивания бронзовой гайки ствола; г — большой сосок для отвинчивания надульника; д — шарошка для чистки надульника; е — выступы для отвинчивания гайки шатуна; 3 — стержень для расправки гнёзд в ленте; 4 — выколотки; 5 — коленчатый стержень и ёршик; 6 — пружинные весы; 7 — извлекатель; 8 — молоток; 9 — складной шомпол; 10 — выравниватель лент; 11 — маслёнка для смазки

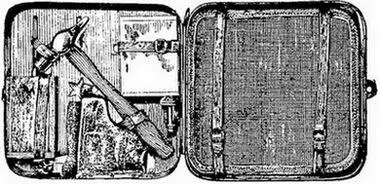

Рис. 45.Укладка принадлежности в коробку

К принадлежности относятся:

а) Складной шомполдля чистки ствола; составные части его ввинчиваются одна в другую; на одном конце шомпола имеется ручка, на другом — две щелидля пакли (ветоши).

б) Пружинные весыдля проверки натяжения возвратной пружины.

в) Отвёрткадля винтов.

г) Сверловый ключ, который имеет: отвёрткудля отвинчивания втулки пароотводной трубки; четырёхгранное отверстиедля отвинчивания и завинчивания втулки надульника; малый сосокдля отвинчивания бронзовой гайки ствола; большой сосокдля отвинчивания надульника; шарошкудля чистки надульника от нагара; два выступадля отвинчивания гайки шатуна.

д) Стерженьдля расправки гнёзд в ленте.

е) Маслёнкадля зимней ружейной смазки.

ж) Два сосуда— для охлаждающей жидкости и для смазки.

з) Выколоткидля разборки замка.

и) Извлекательдля удаления из патронника оторвавшейся части гильзы.

к) Выравнивательдля выравнивания патронов в ленте.

л) Коленчатый стерженьи ёршикдля прочистки патронника.

м) Прибордля отделения и присоединения затыльника.

н) Прибордля набивки лент.

о) Асбестовый шнурдля намотки сальников.

п) Молоток.

Кроме принадлежности на каждый пулемёт положено иметь комплект патронных коробок и лент, один запасной замок, два запасных ствола, мелкие запасные части на случай замены неисправных и брезентовые чехлы для предохранения пулемёта от пыли дождя и т. п.

25. Боевой патрон (рис. 46) состоит из гильзы, капсюля, порохового заряда и пули.

Гильза служит для соединения всех частей патрона. Она имеет корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена пуля, и шляпку с закраиной для захвата гильзы загибами боевой личинки.

Дно корпуса гильзы имеет: а) гнездодля капсюля; б) наковальню, на которой капсюль разбивается бойком ударника; в) два затравочных отверстия, через которые к пороху проникает пламя от капсюля.

Капсюльсостоит из латунного колпачка, с впрессованным в него ударным составом, и фольги, прикрывающей ударный состав.

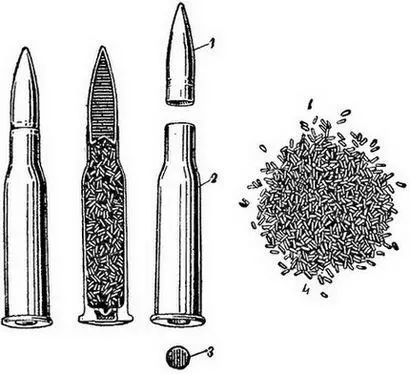

Рис. 46.Боевой патрон:

1 — пуля; 2 — гильза; 3 — капсюль; 4 — пороховой заряд

Зарядбездымного пороха наполняет корпус гильзы.
