1 — стойка; 2 — зубчатая рейка; 3 — прицельная планка; 4 — хомутик; 5 — поперечная трубка; 6 — маховичок; 7 — тормозная пластинка; 8 — отверстие для оси; 9 — целик; 10 — головка ходового винта целика

Прицельная планкаукреплена на стойке с винтом. На планке с обоих сторон нанесены деления: с одной стороны для пули обр. 1908 г. (буква Л и цифры от 0 до 22), с другой — для пули обр. 1930 г. (буква Т и цифры от 0 до 26). Длинные черточки означают расстояния в сотнях метров, а короткие — в полусотнях. Для

<���стр. 28–29>

том; утолщённый конец тормозного рычага помещается между концами пластинчатой пружины.

При среднем положении тормозной пластинки один из её выступов входит в паз тормозного рычага через вырез в маховичке, другой выступ нажимает на выступ тормозного рычага. Вследствие этого зубцы тормозного рычага сцепляются с зубчаткой хомутика и не позволяют оси с шестерней повернуться, отчего хомутик прочно удерживается в приданном ему положении. Тормоз освобождается передвижением тормозной пластинки. При этом выступ пластинки сходит с выступа тормозного рычага и освобождает конец его; второй выступ пластинки, входя в менее глубокую часть паза тормозного рычага, опускает утолщённый конец его и расцепляет рычаг с зубчаткой.

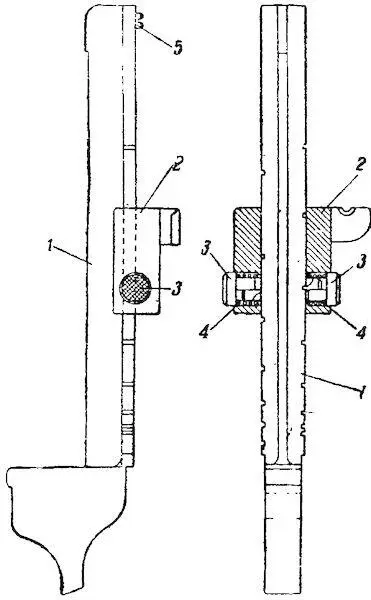

Рис. 34.Упрощённый прицел:

1 — стойка прицела; 2 — хомутик; 3 — защёлка; 4 — пружины защёлок; 5 — остановочный винт

Пулемёты последних выпусков имеют упрощённый прицел, состоящий из стойки, хомутика, защёлки с пружинами и остановочного винта.

20. Станок (системы Соколова) придаёт пулемёту устойчивость при стрельбе. Он состоит из остова и стола.

Остов(рис. 35) соединяет части станка. Он состоит из хобота с сошником и серьгой, двух дуг, оси с колёсами (катками) и связи.

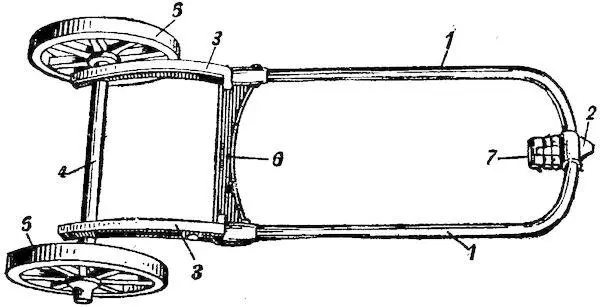

Рис. 35.Остов:

1 — хобот; 2 — сошник; 3 — дуги; 4 — ось; 5 — колёса (катки); 6 — связь; 7 — серьга

Хоботс сошником служит упором пулемёту при стрельбе; он подгибается под дуги при переноске станка, вьючке его и при перевозке пулемёта на тачанке.

Дугислужат для передвижения ствола вперёд и назад. Дуги имеют гладкие и изогнутые рельсы, по которым скользит своими пазами стол, и круглые отверстия, в которые входят концы стопоров при закреплении стола на дугах в приданном ему положении.

Осьсвязывает передние концы дуг.

На концах оси надеты колёса(катки) для передвижения и установки пулемёта. Каждое колесо (каток) состоит из обода, шины, спиц, ступици пружин.

Связьстягивает задние концы дуг и соединяет их с хоботом.

21. Столслужит для соединения тела пулемёта со станком и для наводки. Он состоит из: а) доски, б) вертлюга, в) зажимного приспособления, г) стопорного приспособления, д) подъёмного механизма для грубой вертикальной наводки, е) подъёмного механизма для тонкой вертикальной наводки, ж) соединительного болта.

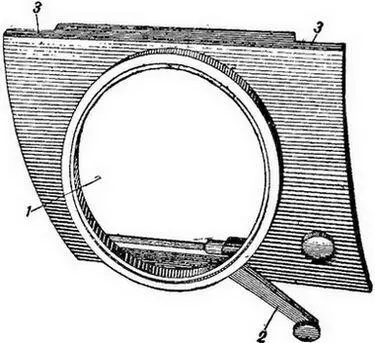

Рис. 36.Доска стола:

1 — окно; 2 — ручка стопоров; 3 — пазы

Доска стола(рис. 36) служит для укрепления в ней вертлюга. Она имеет: а) в середине — окнос закраиной, в котором помещается направляющий круг вертлюга; б) сверху — отверстиедля ручки стопоров; в) снизу — два пазадля рельсов дуг остова; г) два отверстиядля стопоров.

Доска стола своими пазами надвинута на рельсы дуг остова и может по ним передвигаться.

Вертлюг(рис. 37) служит для горизонтальной наводки пулемёта и горизонтального рассеивания при стрельбе.

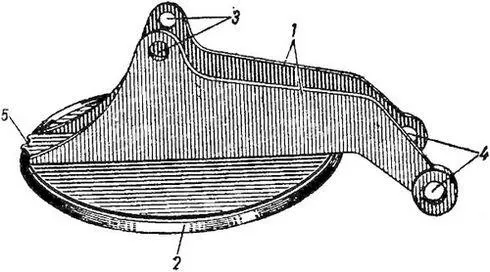

Рис. 37.Вертлюг:

1 — станины; 2 — круг; 3 — отверстие для соединительного болта; 4 — отверстие для засова грубой наводки; 5 — вилка

Он состоит из двух станини направляющего кругас закраиной, который помещается в окне доски стола.

Станины имеют сверху отверстие для соединительного болта, сзади — отверстие для засова грубой наводки.
