Министерство обороны СССР, РФ - Станковый пулемет системы Максима обр. 1910 г.

Боковые стенки коробаимеют: а) три отверстия: спереди — для болта, соединяющего тело пулемёта с проушинами вертлюга станка, сверху — для оси крышки, сзади — для чеки затыльника; б) два выреза: сверху — для приёмника и сзади — для выступов рамы и задвижек короба; в) с внутренней стороны — вертикальные выступы: передние — для соединения короба с кожухом, задние — для соединения его с затыльником; г) верхниеи нижние планки: по верхним скользят рожки боевой личинки, по нижним — рама.

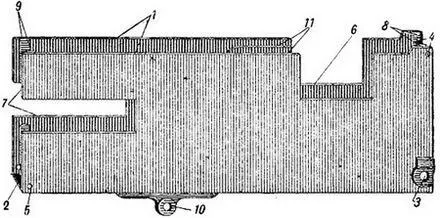

Рис. 19.Короб:

1 — стенки; 2 — дно; 3 — отверстия для болта; 4 — отверстия для оси крышки; 5 — отверстия для чеки; 6 — вырез для приёмника; 7 — вырез для выступов рамы и задвижек; 8 — вертикальные выступы для соединения с кожухом; 9 — вертикальные выступы для соединения с затыльником; 10 — проушина с отверстием; 11 — верхние планки

На левой стороне короба снаружи прикреплены два шипа для присоединения к коробу коробки с возвратной пружиной.

В дне короба имеются: а) шипдля направления движения спусковой тяги; б) два отверстия: одно для шипа спусковой тяги, другое для стока смазки и воды; в) две проушиныс отверстиями для прохода засова, соединяющего тело пулемёта с механизмом тонкой наводки.

Крышка короба(рис. 20) — откидная. Она служит для закрывания короба сверху. Крышка имеет: а) в переднем конце ушкос отверстием для оси; б) выемдля выступа стойки прицела; в) отверстиедля винта застёжки; г) окнодля прицела; д) застёжкудля запирания; е) снизу гнездодля пружины застёжки; ж) пресс, который не дает замку подниматься, когда он при отходе назад выйдет из пазов рамы; пресс имеет прорезь для гребня остова замка и гнездо для пружины прицела с колпачком; з) пластинчатые пружины, приклёпанные к крышке; при отходе замка назад он надавливает на рожки боевой личинки, помогая ей опускаться.

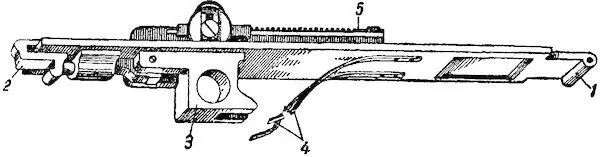

Рис. 20.Крышка короба:

1 — ушко с отверстием; 2 — застёжка; 3 — пресс; 4 — пластинчатые пружины; 5 — стойка прицела

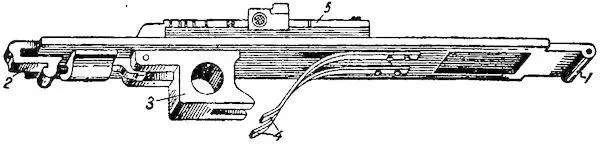

Рис. 20а.Крышка короба с упрощённым прицелом:

1 — ушко с отверстием; 2 — застёжка; 3 — пресс; 4 — пластинчатые пружины; 5 — стойка прицела

Застёжкаслужит для запирания крышки короба; она удерживается винтом и отодвигается назад спиральной пружиной, помещающейся вместе со своим колпачком в гнезде коробки под крышкой.

11. Задвижкислужат для заполнения задних вырезов короба. На правой задвижке(рис. 21) снаружи на оси надеты ролик, задержка и шайба, закреплённая шплинтом.

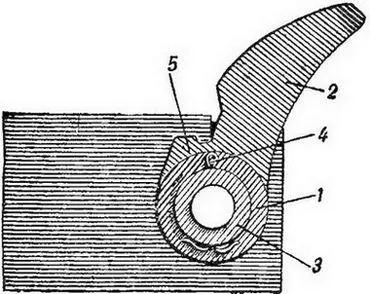

Рис. 21.Правая задвижка:

1 — ролик; 2 — задержка; 3 — шайба; 4 — шплинт; 5 — пятка задержки

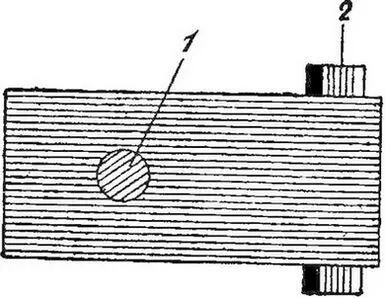

Рис. 22.Левая задвижка:

1 — шип; 2 — выступ

Роликуменьшает трение рукоятки, когда она набегает на ролик при отходе рамы назад после выстрела.

Задержкапредупреждает отскакивание рукоятки от ролика в момент удара мотыля о выступы рёбер рамы.

Левая задвижка(рис. 22) снаружи имеет шипдля вилки коробки с возвратной пружиной.

Задвижки имеют: а) продольные пазы, с помощью которых они удерживаются в стенках короба; б) выступыдля затыльника, а на правой задвижке, кроме того, — предохранительный выступ, который упирается в переднюю плоскость затыльника и этим ослабляет действие удара рукоятки на стенку короба.

12. Спусковая тяга(рис. 23) служит для вывода шептала нижнего спуска из-под боевого взвода лодыжки.

Рис. 23.Спусковая тяга:
