Остов(рис. 10) служит для соединения всех частей замка. Он состоит из верхней горизонтальной площадки, передней стенки с вкладышем и двух щёк.

Верхняя горизонтальная площадкаимеет отверстие для смазки внутренних частей замка; крас площадки служат направляющими рёбрамипри движении замка по пазам рамы.

Передняя стенка остоваимеет: а) выступдля ограничения подъёма боевой личинки; б) отверстиедля прохода бойка ударника; в) паздля зуба нижней защёлки; г) рёбрадля направления движения боевой личинки. Верхняя часть передней стенки укреплена сзади гребнем.

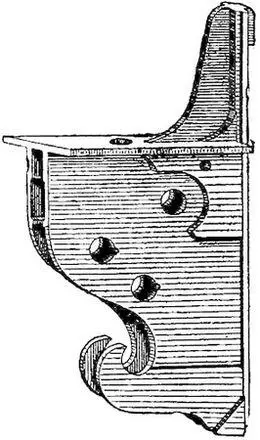

Рис. 10.Остов замка

Щёкиимеют: а) витые вырезыдля оси подъёмных рычагов; б) треугольные выступыдля ограничения поворота этих рычагов вниз; в) четыре отверстиядля осей: верхнего предохранительного спуска, замочных рычагов, лодыжки и нижнего спуска; г) в верхних углах выступыс вырезами для рёбер щёк замочных рычагов.

Внутри остова замка, на передней его стенке, укреплён вкладыш(см. рис. 9) для удержания боевой пружины от выпадания. Он имеет: а) вырез, в который упирается изгиб боевой пружины; б) скосдля направления боевой пружины при вкладывании её на место; в) выступс отверстием для заклёпки, наглухо соединяющей вкладыш с остовом замка.

Боевая личинка(рис. 11) надевается на переднюю стенку остова замка. Она служит для извлечения патронов из приёмника и перенесения их в патронник и для извлечения гильз (патронов) из патронника и перенесения их в выводную трубку; при выстреле боевая личинка принимает на себя давление пороховых газов, передаваемое через дно гильзы.

Боковые стенки боевой личинки с наружной стороны имеют: а) в верхней части — рожкидля направления движения личинки по планкам стенок короба при отходе замка назад; б) в нижней части — выступы, в которые упираются подъёмные рычаги; в) в средней части — загибыдля захватывания шляпки патронов (гильз). Правая стенка боевой личинки, кроме того, имеет скошенный вырездля пружины рамы, поддерживающей боевую личинку в верхнем положении при отходе замка назад.

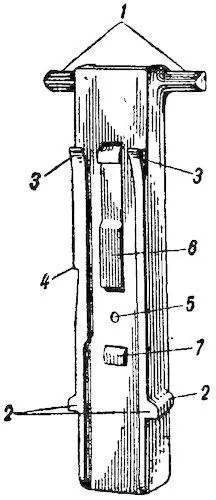

Рис. 11.Боевая личинка:

1 — рожки; 2 — выступы; 3 — загибы; 4 — скошенный вырез; 5 — отверстие для выхода бойка ударника; 6 — верхняя защёлка; 7 — нижняя защёлка

С внутренней стороны боевая личинка имеет: паздля надевания на остов замка, пазыдля задвижки верхней защёлки и пазыдля нижней защёлки.

На передней стенке боевая личинка имеет: окнодля верхней защёлки, отверстиедля прохода бойка ударника и окнодля нижней защёлки; на внутренней стороне — перемычкудля ограничения подъёма боевой личинки и два отверстиядля верхней и нижней защёлок.

Верхняя защёлка(см. рис. 9) служит для прочного удержания патрона в загибах боевой личинки при переносе его из приёмника в патронник. Она имеет вырездля помещения шляпки патрона, зуби выступдля удержания патрона в вырезе. На защёлку надавливает сзади горбатая пружина, закрытая задвижкой; задвижка вставлена в пазы боковых стенок боевой личинки. При захвате боевой личинкой патрона шляпка его заходит в вырез защёлки, при этом горбатая пружина надавливает на защёлку и плотно прижимает шляпку патрона к загибам боевой личинки.

Нижняя защёлка— пружинная (см. рис. 9). Она удерживает гильзу (патрон) в загибах боевой личинки при передаче её из патронника в выводную трубку. Защёлка пяткойвставлена в пазы боковых стенок боевой личинки.

Замочные рычаги(рис. 12) передвигают замок, поднимают подъёмные рычаги, взводят при помощи лодыжки ударник и спускают его с верхнего предохранительного спуска при запирании канала ствола замком.

Замочные рычаги вращаются на трубчатой оси, которая проходит через остов замка и удерживается в остове разрезной чекой.

Сзади замочные рычаги оканчиваются трубкой, которая имеет внутри три выступа для сцепления с головкой шатуна. Замочные рычаги имеют щёки, которые удерживают оси лодыжки и нижнего спуска от выпадания.
