Щёки сверху имеют рёбра, которые входят в вырезы остова замка и предохраняют щёки от раздвигания при выстреле.

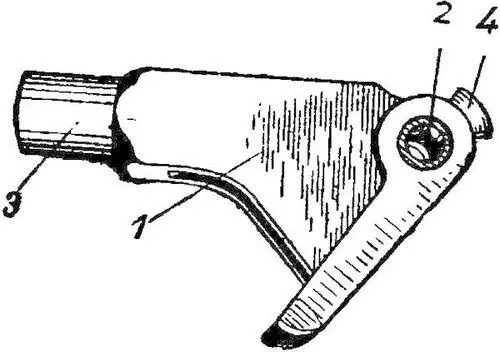

Рис. 12.Замочные рычаги:

1 — щёки; 2 — отверстие для оси; 3 — трубка; 4 — гребень

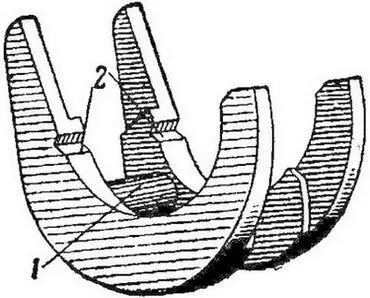

Рис. 13.Подъёмные рычаги:

1 — ось; 2 — вырезы

В пулемётах прежних годов изготовления замочные рычаги имеют гребнидля удержания оси верхнего предохранительного спуска.

Подъёмные рычаги(рис. 13) поднимают боевую личинку вверх и поддерживают её в нижнем положении. Своей осью они помещаются в витых вырезах остова замка. Подъёмные рычаги имеют: а) внутри выступы; б) верхние выступы упираются в треугольные выступы остова замка и тем ограничивают поворот рычагов вниз; нижние — упираются в щёки замочных рычагов и тем удерживают подъёмные рычаги в витых вырезах остова замка; б) вырезыдля концов замочных рычагов.

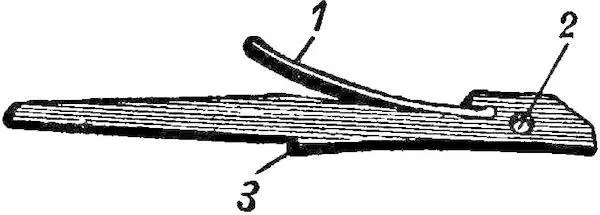

Рис. 14.Верхний предохранительный спуск:

1 — пластинчатая пружина; 2 — отверстие для оси; 3 — предохранительный выступ

Верхний предохранительный спуск(рис. 14) удерживает ударник взведенным до тех пор, пока не будет заперт канал ствола и боевая личинка не поднимается в крайнее верхне положение; при автоматической стрельбе — происходит спуск ударника для автоматического выстрела. Верхний спуск имеет: сверху — пластинчатую пружину, которая отжимает спуск книзу, спереди — отверстие для оси, снизу — предохранительный выступ, которым спуск заскакивает за предохранительный взвод ударника.

Рис. 15. Ударник с бойком:

1 — предохранительный взвод; 2 — боёк; 3 — выступ; 4 — вырез; 5 — окно

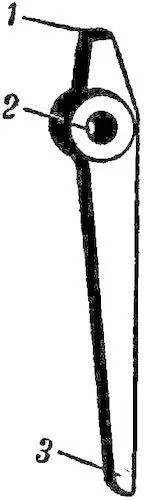

Рис. 16.Лодыжка:

1 — головка; 2 — боевой взвод; 3 — хвост лодыжки; 4 — отверстие для оси

Ударник с бойком(рис. 15) служит для воспламенения капсюля. Ударник помещается в пазах внутри остова замка. Он имеет: а) предохранительный взвод; б) боёкдля удара по капсюлю; в) выступдля упора длинного конца боевой пружины; г) вырездля головки лодыжки; д) окнодля трубчатой оси замочных рычагов.

Лодыжка(рис. 16) служит для отвода ударника назад и удержания его на боевом взводе. Она имеет: а) сверху — головку, которая входит в вырез ударника и отводит его назад; б) снизу — боевой взвод, которым лодыжка, опираясь на шептало нижнего спуска, удерживает ударник на боевом взводе; в) хвост, на который надавливает трубка замочных рычагов при взведении ударника; г) отверстиедля оси.

Нижний спуск(рис. 17) с помощью лодыжки удерживает ударник на боевом взводе. При помощи нижнего спуска под воздействием спусковой тяги ударник освобождается с боевого взвода.

Нижний спуск имеет: а) шептало, которое упирается в боевой взвод лодыжки; б) отверстиедля оси; в) хвост, на который давит выступ спусковой тяги при нажиме на спусковой рычаг.

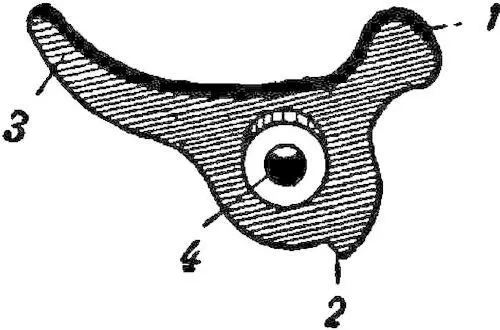

Рис. 17.Нижний спуск:

1 — шептало; 2 — отверстие для оси; 3 — хвост

Боевая пружина(рис. 18) имеет два конца: длиннымконцом пружина посылает ударник вперёд, коротким— ставит шептало нижнего спуска под боевой взвод лодыжки. Боевая пружина удерживается в замке с помощью вкладыша.

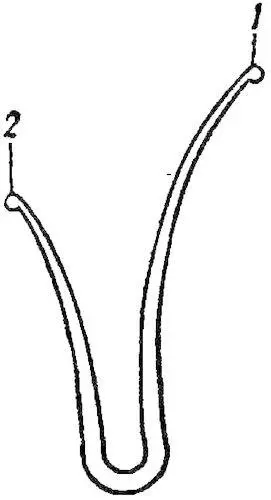

Рис. 18.Боевая пружина:

1 — длинный конец; 2 — короткий конец

10. Короб(рис. 19) служит для помещения рамы, замка, приёмника и спусковой тяги.

Он состоит из двух боковых стеноки дна. Передней стенкой короба служит дно кожуха, задней — затыльник. Сверху короб закрыт крышкой.
