Зажимное приспособление(рис. 38) служит для закрепления вертлюга в окне доски стола. Оно состоит из хомута и зажимного болта с воротком.

Хомутсостоит из двух хомутин с ушками (ушко правой хомутины) нарезное.

Стопорное приспособление(рис. 39) служит для закрепления стола на дугах станка в приданном ему положении. Оно состоит из двух стопоров(большого и малого), коробки стопоров, оси стопоров, двух стаканчиков, двух пружини ручки стопоров.

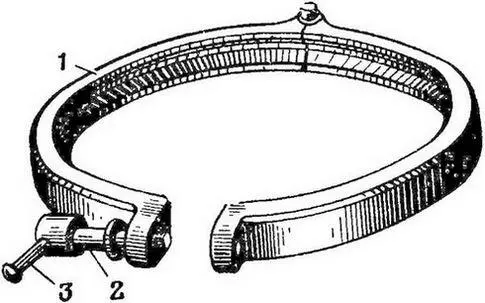

Рис. 38.Зажимное приспособление:

1 — хомут; 2 — зажимной болт; 3 — вороток

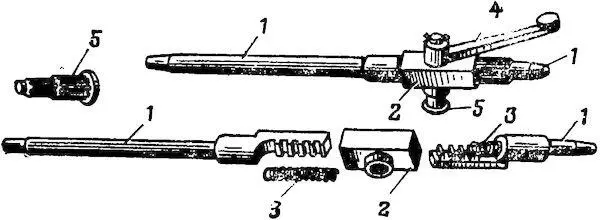

Рис. 39.Стопорное приспособление:

1 — стопоры; 2 — коробка стопоров; 3 — пружины; 4 — ручка стопоров; 5 — ось стопоров

Стопорывходят своими концами в отверстия дуг станка и этим закрепляют стол.

Коробка стопоровслужит для соединения стопоров с осью; она имеет отверстие для оси стопоров.

Ось стопоровс шестерней служит для действия стопорами. Она проходит через коробку стопоров и помещается шестерёнкой между зубчатыми рейками стопоров.

Ручкаслужит для поворачивания оси стопоров, на которую она надета и закреплена шплинтом с шайбой.

Стаканчики, служащие для помещения пружин, помещаются в гнездах стопоров.

Подъёмный механизм для грубой вертикальной наводки(рис. 40) состоит из двух тяг, которое помещаются между станинами вертлюга и засова. Передние концы тяг имеют кольцевые выступы для соединения с проушинами станин; задние концы имеют по триотверстия для прохода засова глубокой наводки и выступы с отверстиямидля цапф зажимной матки (тяги Судакова вместо трех отверстий имеют косой паз).

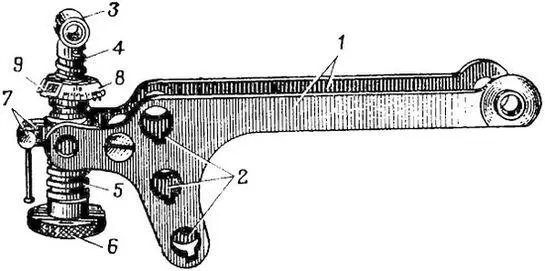

Рис. 40.Подъёмный механизм:

1 — тяги; 2 — отверстия для засова грубой наводки; 3 — зубчатая головка; 4 — внутренний винт; 5 — наружный винт; 6 — маховичок; 7 — зажимная матка; 8 — прицельное кольцо; 9 — указатель

Подъёмный механизм для тонкой наводкисостоит из двух винтов (наружного и внутреннего) и зажимной матки с болтом и воротком.

Наружный винтввинчен в матку; он имеет снизу маховичок для удобства вращения винта; сверху на головку винта надеты прицельное кольцо с кольцевой пружиной и втулка с указателем.

На прицельном кольце нанесены деления с цифрами: для стрельбы пулей обр. 1930 г. — по нижнему ряду от 3 до 19 и по верхнему от 20 до 26; для стрельбы пулей обр. 1908 г. — по нижнему ряду от 3 до 17 и по верхнему от 18 до 22.

Внутренний винтввинчен в наружный; он имеет трубчатую головкудля соединения с коробом пулемёта при помощи засова и продольный паз для выступа втулки указателя.

Зажимная матказакрепляет наружный подъёмный винт в приданном ему положении; она имеет цапфы для соединения с тягами подъёмного механизма для грубой наводки и два ушка (левое — нарезное) для сжимания её при помощи зажимного болта.

Зажимной болтс воротком ввинчивается в левое ушко матки.

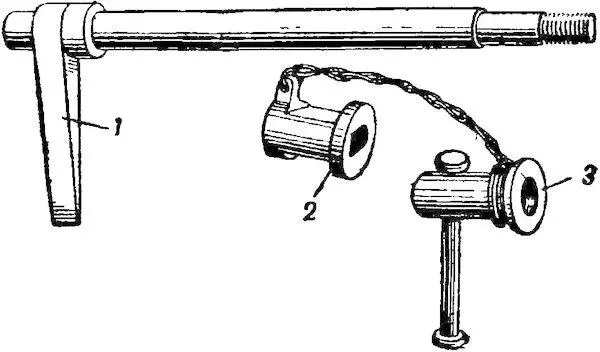

Рис. 41.Соединительный болт:

1 — головка с хвостом; 2 — шайба; 3 — гайка с воротком

Соединительный болт(рис. 41) соединяет тело пулемёта со станком и удерживает на станке щит; он имеет на одном конце головку с хвостомдля закрепления щита, на другом — гранёную частьдля шайбы и винтовую (обратную) нарезку для гайки с воротком.

Гайка с шайбойстягивает проушины вертлюга и тем закрепляет тело пулемёта.

22. Щит(рис. 42) защищает наводчика от пуль и осколков; он надевается ушками на шайбу и головку соединительного болта и закрепляется поворотом болта хвостом вниз. Щит имеет две прорези: одну для кожуха пулемёта и другую для наводки.

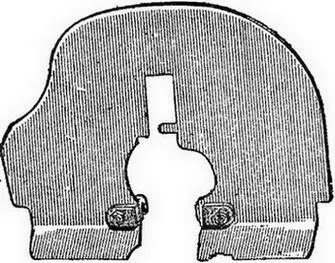

Рис. 42.Щит
