б) При подаче рукоятки вперёдмотыль и шатун, уклоняясь назад вниз, отводят замок назад. Ось мотыля вращается вместе с барабаном; цепочка наматывается на барабан и растягивает возвратную пружину.

Замочные рычаги вращаются на оси; их концы выходят из вырезов подъёмных рычагов. Подъёмные рычаги освобождаются и опускаются на треугольные выступы остова замка.

Когда подъёмные рычаги опускаются, а рожки боевой личинки ещё не легли на планки короба, боевая личинка удерживается пружиной рамы. С отходом замка назад боевая личинка скользит своими рожками по верхним планкам короба. Миновав их, она опускается под давлением пружин крышки короба, а также от собственного веса и падает выступами на длинные концы подъёмных рычагов.

в) При продёргивании лентывлево первый патрон приподнимает верхние пальцы и становиться в продольном окне приёмника, упираясь в его левую стенку, которая ограничивает дальнейшее движение ленты с патронами влево. Второй патрон становится на место первого. Верхние пальцы под действием своей пружины опускаются и упираются справа и сверху в первый патрон, а нижние поднимаются и упираются справа и снизу во второй патрон (рис. 47).

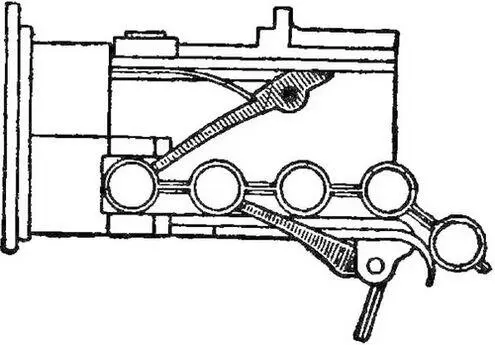

Рис. 47.Положение патронов в приёмнике после второго продёргивания ленты

г) При отпускании рукояткивозвратная пружина, сжимаясь, сматывает цепочку с барабана и поворачивает ось мотыля; шатун с мотылём, поднимаясь вперёд вверх, посылают замок вперёд; рукоятка при этом поворачивается длинным плечом назад и занимает первоначальное положение над роликом.

Концы замочных рычагов входят в вырезы подъёмных рычагов, отчего последние поднимаются и, упираясь под выступы боевой личинки, поднимают её кверху. Боевая личинка своими загибами захватывает в продольном окне приёмника первый патрон и, дойдя до крайнего верхнего положения, ставит его на верхнюю защёлку.

д) При вторичной подаче рукоятки вперёдс частями происходит то же, что и при первой, но замок, отходя назад, вытаскивает из приёмника загибами боевой личинки первый патрон. Боевая личинка, пройдя планки короба, опускается и ставит этот патрон против патронника.

При отходе и опускании боевой личинки патрон удерживается в ней от выпадания загибами личинки и верхней защёлкой.

е) При вторичном продёргивании лентывлево второй патрон становится в продольном окне приёмника на место первого, а следующий патрон — на место второго.

ж) При вторичном отпускании рукояткизамок под действием возвратной пружины возвращается вперёд. Первый патрон, удерживаемый верхней защёлкой боевой личинки, входит в патронник. Боевая личинка, поднимаясь кверху, скользит своими загибами по шляпкам патронов, отчего первый патрон, находящийся в патроннике, сходит с верхней защёлки и становится над нижней — капсюлем против отверстия в боевой личинке, а второй патрон, находящийся в приёмнике, захватывается загибами боевой личинки и становится на верхней защёлке. Пулемёт заряжен для автоматической стрельбы; на боевой личинке два патрона.

Примечание. Для одиночной стрельбы после второй подачи рукоятки вперёд ленту не продёргивать; на боевой личинке будет только один патрон (в патроннике).

з) Работа внутренних частей замка:

При отходе замка назадтрубка замочных рычагов нажимает на хвост лодыжки. Лодыжка, вращаясь на оси, головкой отводит ударник назад. Ударник, отходя назад, надавливает на длинный конец боевой пружины. Боевая пружина сжимается и коротким концом ещё сильнее давит на верхнюю часть нижнего спуска, заставляя шептало заскочить под боевой взвод лодыжки (первый щелчок) (рис. 48). Трубка замочных рычагов, продолжая опускаться, давит на хвост лодыжки, вследствие чего ударник отходит назад настолько, что выступ верхнего предохранительного спуска заскакивает за предохранительный взвод ударника (второй щелчок). При этом боевой взвод лодыжки не упирается на шептало нижнего спуска, а стоит над ним (рис. 49).

При возвращении замка вперёдтрубка замочных рычагов поднимается до тех пор, пока мотыль не упрётся в выступы рёбер рамы. При этом она поднимает хвост верхнего спуска и выводит предохранительный выступ его из-за предохранительного взвода ударника. Боевая пружина продвигает ударник несколько вперёд. Ударник поворачивает лодыжку, и боевой взвод её упирается в шептало нижнего спуска. Канал ствола заперт; ударник на боевом взводе.
