Министерство обороны СССР, РФ - Станковый пулемет системы Максима обр. 1910 г.

Для закрепления болтов зажимного приспособления и зажимной маткиповернуть воротки на себя.

Для установки прицельного кольцавращать его рукой до совмещения нужного деления с указателем на втулке.

При вращении маховичка механизма тонкой наводки прицельное кольцо удерживается своей пружиной на головке наружного винта, поэтому вращается вместе с последним; втулка же указателя, помещаясь выступом в продольном пазу внутреннего винта, вращаться не может.

31. Для производства стрельбы нужно поднять предохранитель и нажать на верхний конец спускового рычага.

Поднятый предохранитель даёт возможность продвинуться вперёд верхнему концу спускового рычага.

При нажиме на верхний конец спускового рычага нижний конец его отходит назад и отводит за собой спусковую тягу, которая поперечным выступом оттягивает хвост нижнего спуска и выводит шептало его из-под боевого взвода лодыжки.

Боевая пружина длинным концом посылает ударник вперёд; ударник поворачивает лодыжку на её оси. Боёк ударника, пройдя через отверстие в боевой личинке, ударяет по капсюлю патрона. Происходит выстрел. Образовавшиеся при выстреле пороховые газы давят во все стороны с одинаковой силой и толкают пулю вперёд, а замок назад.

Давление газов через дно гильзы на замок передается шатуну и мотылю. Шатун и мотыль образуют тупой угол, обращённый вершиной кверху и упирающийся в выступы рёбер рамы (рис. 50); благодаря этому замок не может отделиться от обреза ствола, продолжая прочно запирать его.

Под действием отдачи рама вместе со стволом, запертым замком, начинает отходить назад, растягивая при этом возвратную пружину.

Пока пуля проходит длину канала ствола, рама со стволом, благодаря своему большому сравнительно с пулей весу, проходит весьма незначительное расстояние; при этом рукоятка, не касавшаяся до выстрела ролика, приближается к нему своим изгибом вплотную.

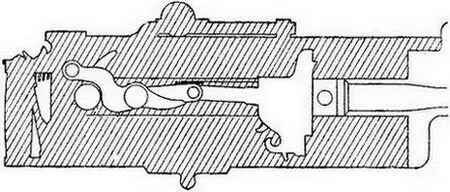

Рис. 50.Шатун и мотыль образуют тупой угол, упирающийся в выступы рёбер рамы, замок не может отделиться от обреза ствола

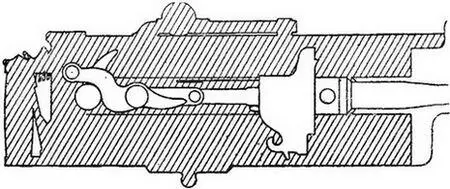

Рис. 51.Шатун и мотыль выпрямляются, замок ещё плотнее прижимается к обрезу ствола

При дальнейшем отходе рамы назад рукоятка, дойдя до ролика, набегает на него изгибом длинного плеча, поднимается кверху и поворачивает ось мотыля. Угол между шатуном и мотылем выпрямляется, отчего замок ещё плотнее прижимается к обрезу ствола (рис. 51).

К этому моменту пуля вылетит из канала ствола. Газы, вырвавшиеся вслед за пулей в надульник, ударяют по переднему обрезу ствола и ускоряют отход подвижной системы назад. При этом рукоятка скользит по ролику и, ещё больше поднимаясь длинным плечом вверх, поворачивает ось мотыля. Шатун с мотылём, уклоняясь назад вниз, отводят замок от ствола (рис. 52).

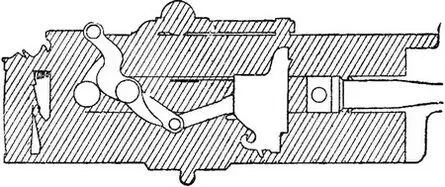

Рис. 52.Шатун с мотылём, уклонились вниз, замок оторвался от обреза ствола

Вместе с осью поворачивается барабан, наматывая на себя цепочку и растягивая ещё больше возвратную пружину.

Рукоятка, двигаясь по инерции, перекидывается своим длинным плечом вперёд и ударом короткого плеча снизу по ролику останавливает отход рамы назад.

Рама, под воздействием возвратной пружины и благодаря скольжению короткого плеча рукоятки по ролику, вместе со стволом возвращается в переднее положение. Замок же по инерции продолжает отходить назад.

При отходе замка назад боевая личинка скользит по верхним планкам короба и извлекает из приёмника патрон, а из патронника гильзу. Пройдя планки, боевая личинка опускается вниз и ставит патрон против патронника, а гильзу против выводной трубки. При этом прочие части хамка выполняют ту же работу, что и при заряжании (см. ст. 29 п. «з»). Когда боевая личинка опускается, гильза удерживается в ней на нижней защёлке и не может утопить её, так как при крайнем нижнем положении боевой личинки задний зуб защёлки упирается в переднюю стенку остова замка.

При отходе рамы со стволом назад левая станина оттягивает своим вырезом пятку коленчатого рычага назад и отводит ползун вправо, причём пальцы ползуна заскакивают за очередной патрон в приёмнике.
