в) При вторичной подаче рукоятки вперёдчасти пулемёта выполняют работу, указанную в ст. 29, п. «д», но замок, отходя назад, извлекает загибами боевой личинки один патрон из патронника. Боевая личинка, опускаясь, ставит его против выводной трубки.

г) При вторичном отпускании рукояткичасти пулемёта выполняют работу, указанную в ст. 29, п. «ж», но замок, двигаясь вперёд и имея на боевой личинке один патрон (над нижней защёлкой), посылает его в выводную трубку. При подъёме боевой личинки патрон этот скользит закраиной шляпки по загибам личинки, сходит с нижней защёлки и остаётся в выводной трубке. Пулемёт разряжен: патронов на боевой личинке нет.

д) При нажиме на спусковой рычагспускается ударник.

е) При утапливании нижних пальцев приёмникапружина их сжимается, концы пальцев опускаются и освобождают удерживаемый ими патрон, после чего лента свободно вытаскивается из приёмника в правую сторону.

При выталкивании патрона(гильзы) из выводной трубки горбатая пластинчатая пружина выбрасывает патрон (гильзу) наружу.

Для удаления гильзы (патрона) из выводной трубки нужно поставить в боевую личинку над нижней защёлкой гильзу, вложить замок в короб, после чего медленно подавать замок вперёд до тех пор, пока гильза (патрон) не будет выброшена наружу, затем вынуть замок, снять гильзу с боевой личинки, снова вложить замок в короб и спустить ударник.

33. Хорошо подготовленный пулемёт при правильном с ним обращении, внимательном уходе и сбережении его является оружием надёжным и безотказным.

Однако при длительной боевой работе, вследствие возможного износа и поломки частей, загрязнения механизмов, неисправности патронов, а также неосторожного обращения и недостаточного ухода, в механизмах пулемёта могут возникать неисправности, нарушающие их нормальную работу и вызывающие задержки в стрельбе.

34. Для предупреждения задержек при стрельбе следует:

1. Строго соблюдать правила хранения, разборки, сборки, чистки, осмотра и подготовки пулемёта и боеприпасов к стрельбе.

2. Сберегать части и механизмы пулемёта от загрязнения.

3. Во время перерывов в стрельбе периодически проверять состояние частей и механизмов пулемёта, удалять сгустившуюся смазку и грязь и смазывать все трущиеся части зимней ружейной смазкой. При длительном ведении огня, если позволяет обстановка, периодически прочищать надульник сверловым ключом, удалять нагар с переднего обреза ствола и протирать тряпкой, пропитанной щелочным составом, канал ствола и патронник.

4. Не доводить жидкость в кожухе до кипения, охлаждая её при автоматической стрельбе не реже как после каждых 500 выстрелов.

5. При устранении задержек не применять чрезмерных усилий, могущих привести к поломке частей.

35. При возникновении задержки следует прежде всего устранить её, не открывая крышки короба, действуя рукояткой(дослать рукоятку на место или подать её вперёд и отпустить и т. д.), или перезарядить пулемёт.

Если задержка при этом не устраняется или по устранении повторяется, нужно открыть крышку короба, отвести замок назад, выяснить причину задержки и устранить её, руководствуясь указаниями ст. 36.

При невозможности отвести замок назад действием рукоятки следует утопить боевую личинку (пальцем руки, гильзой или деревянной палочкой) и отвести замок назад. Если боевая личинка не утапливается, отнять затыльник, вынуть ствол с рамой и замком, отделить замок и заменить его исправным, после чего собрать пулемёт.

Если замок находится в среднем положении и под действием рукоятки шатается, но не подаётся ни вперёд, ни назад, посмотреть, не задерживает ли его обломок боевой пружины; если задерживает, удалить его через отверстие в дне короба и отвести замок.

36. Характерные неисправности, вызывающие задержки в стрельбе:

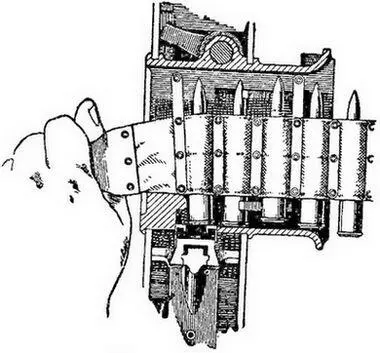

Рис. 53.Перекос патрона от неправильного продёргивания ленты или неправильно снаряженной ленты
