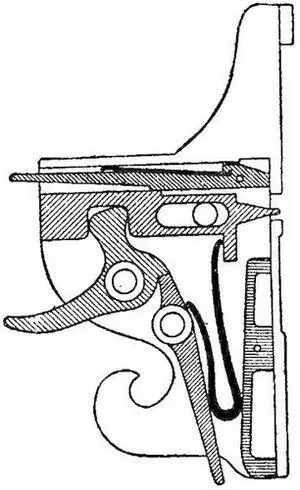

Рис. 48. Положение частей замка, когда шептало заскочило под боевой взвод лодыжки (первый щелчок)

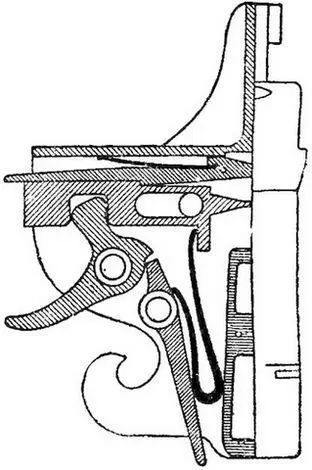

Рис. 49. Положение частей замка, когда выступ ударника заскочил за предохранительный выступ верхнего спуска (второй щелчок)

30. Для наводки пулемёта в цель нужно:

1. Установить стол горизонтально.

2. Грубо навести пулемёт на цель.

3. Установить прицел и, если надо, целик.

4. Открепить болты рассеивающего механизма и механизма тонкой вертикальной наводки.

5. Точно навести пулемёт в цель (вспомогательную точку наводки).

6. Закрепить (если нужно) механизмы наводки.

7. Установить прицельное кольцо на нужное деление.

Для установки стола горизонтальнооттянуть ручку стопоров на себя, подать стол по дугам остова станка вперёд или назад и отпустить ручку. При оттягивании ручки ось стопоров, вращаясь шестерёнкой между зубчатыми рейками стопоров, сдвигает стопоры внутрь коробки; при этом пружины стопоров сжимаются, а наружные концы стопоров выходят из отверстий дуг остова станка, освобождая стол. При подаче столп вперёд или назад он плавно скользит по дугам. При отпускании ручки стопоров пружины стопоров, разжимаясь, раздвигают стопоры в стороны; стопоры входят своими наружными концами в отверстия дуг остова станка и удерживают стол в приданном ему положении; ось стопоров поворачивается, и ручка встаёт на своё место.

Примечание. Если после освобождения ручки стопоров последняя не станет на своё место (концы стопоров не заскочили в отверстия дуг, а упёрлись в дуги между отверстиями), нужно немного подать ствол по дугам вперёд или назад до тех пор, пока ручка стопоров не станет на своё место (концы стопоров заскочат в отверстия дуг).

Для грубой наводки пулемёта в вертикальной плоскостивынуть засов механизма грубой наводки, предварительно повернув его так, чтобы сосок на засове пришёлся против соответствующих вырезов в отверстии тяги и станине вертлюга; затем, придав телу пулемёта нужное положение, вставить засов механизма грубой наводки. При вынимании засова тяги разъединяются от станин вертлюга, и тело пулемёта может подниматься или опускаться. При вставлении засова тяги соединяются со станинами вертлюга, отчего тело пулемёта закрепляется в приданном ему положении.

Для установки прицелаподнять стойку прицела, сдвинуть тормозную пластинку и, вращая маховичок, поставить верхний обрез (указатель) хомутика против нужного деления прицельной планки, после чего сдвинуть тормозную пластинку на своё место. При поднимании стойки прицела спиральная пружина, находящаяся под крышкой короба, сжимается и удерживает стойку в вертикальном положении. При сдвигании тормозной пластинки тормозной рычаг отходит от зубчатки и освобождает маховичок. При вращении маховичка ось шестерёнки, цепляясь зубьями за зубья рейки прицела, поднимает или опускает хомутик по стойке. При постановке тормозной пластинки в среднее положение, тормоз закрепляет маховичок и удерживает хомутик в приданном ему положении.

Для установки упрощённого прицела поднять стойку прицела, сжать большим и указательным пальцами защёлку хомутика и передвинуть его до совмещения верхнего обреза хомутика с соответствующим делением прицельной планки.

Целик устанавливается на нужное деление вращением его ходового винта за головку.

Для открепления болта зажимного приспособленияповернуть вороток от себя. При этом болт, вывинчиваясь из правого ушка хомута, разведет хомутины несколько в стороны, вследствие чего хомут перестанет зажимать направляющий круг вертлюга в окне доски стола, и вертлюг можно будет вращать.

Для открепления болта зажимной маткиповернуть вороток от себя. При этом болт, вывинчиваясь из левого ушка зажимной матки, ослабит её зажимное действие, отчего наружный винт механизма тонкой наводки получит возможность свободного вращения.

Для горизонтальной наводки пулемётавзяться за ручки затыльника и повернуть тело пулемёта в нужном направлении; при этом вертлюг будет плавно вращаться в окне стола.

Для вертикальной наводки пулемётавращать маховичок механизма тонкой наводки. При вращении маховичка вправо дуло пулемёта будет подниматься, при вращении в обратном направлении — опускаться. При вращении маховичка вместе с ним вращается наружный винт механизма тонкой наводки; внутренний винт, соединенный с телом пулемёта, вращаться не может.
