НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

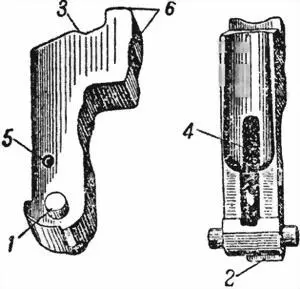

Рис. 31.Курок:

1 — цапфы; 2 — автоматический взвод; 3 — боевой взвод; 4 — продольный вырез; 5 — штифт; 6 — головка с гребнем

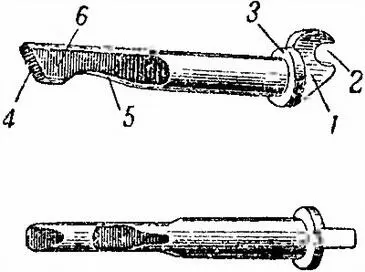

Рис. 32.Направляющий стержень:

1 — головка; 2 — вырез; 3 — кольцевой выступ; 4 — срез; 5 — нижний вырез; 6 — боковые срезы

33. Направляющий стержень(рис. 32) служит для направления боевой пружины и размыкания спусковой тяги с коромыслом. Он имеет: головку с вырезом для соединения с курком; кольцевой выступ для упора конца боевой пружины; срез для опускания спусковой тяги при взведении курка; нижний вырез , обеспечивающий подъем переднего конца спусковой тяги вверх и разъединяющий своим задним срезом при спуске курка спусковую тягу с коромыслом; боковые срезы для прохода в овальное отверстие коромысла.

34. Автоматический спуск(рис. 33) служит для предохранения спуска курка с боевого взвода при недокрытом затворе. Он имеет: отверстие для оси; выступ для соединения с курком; прилив для разобщителя автоматического спуска; гнездо для упора пружины автоспуска.

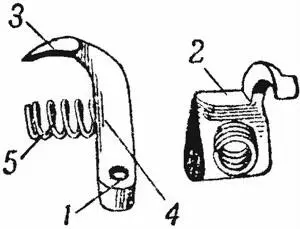

Рис. 33.Автоматический спуск:

1 — отверстие для оси; 2 — выступ; 3 — прилив; 4 — гнездо; 5 — пружина

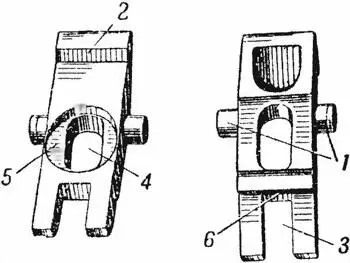

Рис. 34.Коромысло:

1 — цапфы; 2 — шептало; 3 — нижний вырез; 4 — овальное отверстие; 5 — гнездо; 6 — поперечный уступ

35. Коромысло(рис. 34) служит для удержания курка на боевом взводе. Оно имеет: цапфы для соединения со спусковой скобой; шептало для постановки курка на боевой взвод; нижний вырез для прохода конца спусковой тяги; овальное отверстие для прохода направляющего стержня боевой пружины; гнездо для упора конца боевой пружины и поперечный уступ для выступа спусковой тяги.

36. Спусковая тяга(рис. 35) служит для освобождения боевого взвода курка с шептала коромысла. Она имеет: передний плоский конец для прохода в вырез коромысла; стойку , на которую действует направляющий стержень боевой пружины и опускает спусковую тягу вниз; выступ для действия на уступ коромысла и загнутый конец для соединения со спусковым крючком.

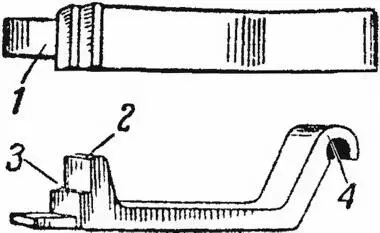

Рис. 35.Спусковая тяга:

1 — передний плоский конец; 2 — стойка; 3 — выступ; 4 — загнутый конец

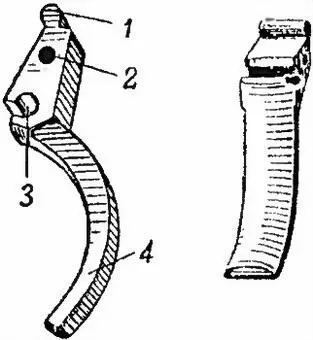

Рис. 36.Спусковой крючок:

1 — головка; 2 — отверстие для оси; 3 — вырез для пружины; 4 — хвост

37. Спусковой крючок(рис. 36) служит для приведения в действие частей ударно-спускового механизма. Он имеет: головку для соединения со спусковой тягой; отверстие для оси; вырез для прохода длинного пера пружины спусковой тяги и хвост для действия на него пальцем руки.

38. Пружина спусковой тяги(рис. 37) отводит передний конец спусковой тяги вверх, а хвост спускового крючка вперед. Она имеет: изогнутое короткое перо для действия на спусковую тягу; длинное перо для отвода хвоста спускового крючка вперед; выгнутый конец для штифта, удерживающего пружину от продольного смещения в спусковой скобе.

39. Предохранитель спускового механизма(рис. 38) служит для предохранения от случайного выстрела. Он имеет: стержень для соединения со спусковой скобой; флажок , ограничивающий смещение спускового крючка назад при отпущенном флажке предохранителя; выступ головки для ограничения проворота предохранителя; вырез для головки упора, который под действием пружины фиксирует положение флажка предохранителя.

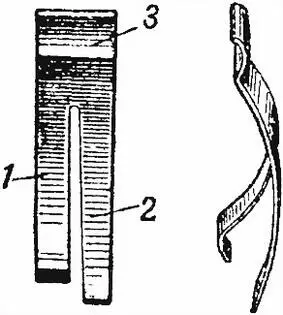

Рис. 37.Пружина спусковой тяги:

1 — изогнутое короткое перо; 2 — длинное перо; 3 — выгнутый конец
