НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

1 — передний выступ с пазами и поперечный вырезом; 2 — цилиндрическое отверстие; 3 — полукруглый вырез; 4 — нижний выступ с полукруглыми вырезами; 5 — задний вырез; 6 — поперечное отверстие; 7 — продольное отверстие; 8 — отверстие для запора; 9 — гнездо; 10 — вырез для защелки; 11 — вырез для курка; 12 — упор остова затвора; 13 — вертикальный вырез для отражателя; 14 — отверстие для разобщителя; 15 — окно; 16 — выступ для крепления магазина; 17 — наружные пазы; 18 — нижние внутренние пазы; 19 — верхние внутренние пазы

На задней стенке ствольной коробки имеются продольное отверстие для втулки коробки, отверстие для запора втулки и гнездо для пружины со стопором запора втулки.

На дне ствольной коробки имеются: вырез для прохода конца защелки спусковой скобы; вырез для прохода курка; упор остова затвора; вертикальный вырез для крепления отражателя с остановом затвора; отверстие для разобщителя автоматического спуска и окно для магазина. На передней стенке этого окна сделан выступ для крепления магазина.

На стенках ствольной коробки с наружной стороны сделаны пазы для крепления кронштейна оптического прицела; с внутренней стороны — нижние пазы для стебля затвора. На заднем конце на правой стенке выступы , образующие паз, срезаны для установки и отделения затвора от ствольной коробки.

Рис. 16.Втулка ствольной коробки:

1 — канал; 2 — задний конец; 3 — поперечные пазы; 4 — продольный срез; 5 — нижний поперечный паз

17. Втулка ствольной коробки(рис. 16) ограничивает движение затвора назад, удерживает верхний конец защелки в заднем положении, обеспечивая прочное соединение зуба защелки с выступом спусковой скобы, дает возможность протирать и осматривать канал ствола с казенной части. Она имеет: канал для прохода шомпола; задний конец для соединения со ствольной коробкой; поперечные пазы для запора втулки; продольный срез , препятствующий повороту втулки, и нижний поперечный паз для соединения с защелкой спусковой скобы.

18. Запор втулки(рис. 17) служит для удержания втулки от смещения назад и для закрывания ее отверстия.

Рис. 17.Запор втулки:

1 — стержень; 2 — поперечные выступы; 3 — флажок

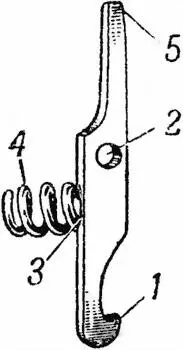

Рис. 18.Защелка спусковой скобы:

1 — зуб; 2 — отверстие для оси; 3 — гнездо; 4 — пружина защелки; 5 — верхний конец защелки

Запор имеет: стержень, поперечные выступы для сцепления со втулкой и флажок для закрывания отверстия втулки и поворота запора. Положение флажка запора фиксируется стопором с пружиной , находящимися в гнезде задней стенки ствольной коробки.

19. Защелка спусковой скобы(рис. 18) служит для крепления ударно-спускового механизма со ствольной коробкой. Она имеет: зуб , который заскакивает за выступ спусковой скобы, отверстие для оси, цилиндрическое гнездо для конца пружины и верхний конец для соединения со втулкой ствольной коробки.

20. Отражатель(рис. 19) служит для отражения гильзы из-под зацепа выбрасывателя при движении затвора назад. Он имеет: боковые выступы для соединения со ствольной коробкой; верхний выступ для отражения гильзы; ограничительный выступ , ограничивающий положение отражателя в пазу ствольной коробки; задний выступ для ограничения смещения разобщителя автоматического спуска вверх; паз для останова затвора с пружиной.

Рис. 19.Отражатель:

1 — боковые выступы; 2 — верхний выступ; 3 — ограничительный выступ; 4 — задний выступ; 5 — паз

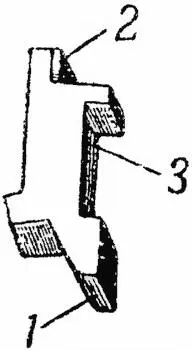

Рис. 20.Останов затвора:

1 — нижний выступ; 2 — верхний выступ; 3 — вырез

21. Останов затвора(рис. 20) служит для удержания затвора в заднем положении при израсходовании патронов из магазина. Останов имеет: нижний выступ для взаимодействия с подавателем; верхний выступ для удержания затвора и вырез для пружины, которая отжимает останов вниз.
