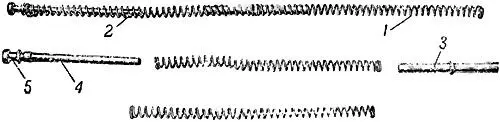

Рис. 27.Возвратная пружина:

1 — передняя часть; 2 — задняя часть; 3 — направляющая трубка; 4 — направляющий стержень; 5 — головка с выточкой

28. Возвратная пружина(рис. 27) служит для возвращения затвора в крайнее переднее положение. Возвратная пружина надета на направляющую трубку и направляющий стержень с головкой. Головка стержня имеет кольцевую выточку для соединения с крышкой ствольной коробки.

29. Крышка ствольной коробки(рис. 28) служит для удержания стебля затвора в пазах ствольной коробки и предохранения механизмов винтовки от загрязнения. Она имеет: боковые продольные ребра для соединения со ствольной коробкой; боковой вырез для прохода рукоятки стебля затвора; передний вырез с вертикальными пазами для вставления обоймы при снаряжении магазина непосредственно из обоймы; на заднем конце внутри выступ с вырезом для головки направляющего стержня возвратной пружины.

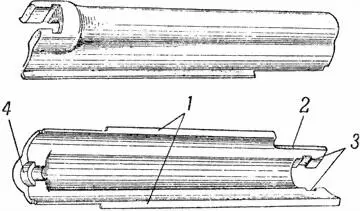

Рис. 28.Крышка ствольной коробки:

1 — боковые продольные ребра; 2 — боковой вырез; 3 — передний вырез с вертикальными пазами; 4 — выступ с вырезом

30. Ударно-спусковой механизм(рис. 29) состоит из спусковой скобы, курка, автоматического спуска, оси автоматического спуска, пружины автоматического спуска, направляющего стержня боевой пружины, опорного штифта направляющего стержня, боевой пружины, коромысла, спускового крючка, оси спускового крючка, спусковой тяги, пружины спусковой тяги, штифта пружины спусковой тяги, предохранителя, пружины стопора предохранителя, задвижки пружины предохранителя, защелки магазина, пружины защелки магазина и оси защелки магазина.

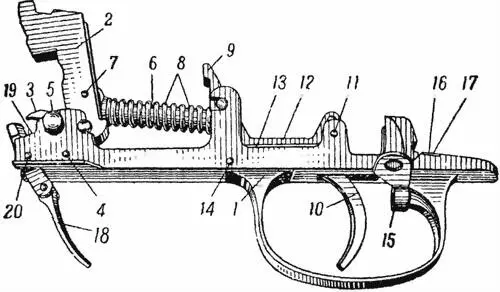

Рис. 29.Ударно-спусковой механизм:

1 — спусковая скоба; 2 — курок; 3 — автоматический спуск; 4 — ось автоматического спуска; 5 — пружина автоматического спуска; 6 — направляющий стержень; 7 — опорный штифт; 8 — боевая пружина; 9 — коромысло; 10 — спусковой крючок; 11 — ось спускового крючка; 12 — спусковая тяга; 13 — пружина спусковой тяги; 14 — штифт пружины; 15 — предохранитель; 16 — пружина стопора предохранителя; 17 — задвижка; 18 — защелка магазина; 19 — пружина защелки магазина; 20 — ось защелки

31. Спусковая скоба(рис. 30) служит для соединения частей ударно-спускового механизма. Она имеет: цапфы для соединения со ствольной коробкой; поперечный вырез для зуба защелки; передний вырез для защелки магазина; отверстие для оси защелки; отверстие для оси автоматического спуска; вырезы для цапф коромысла; отверстие для штифта пружины спусковой тяги; продольный вырез для пружины спусковой тяги; отверстие для оси спускового крючка; канал для стержня предохранителя; паз для задвижки пружины предохранителя; вертикальное отверстие для стопора предохранителя; окно для спускового крючка; вырезы для цапф курка; гнездо для пружины защелки магазина и гнездо для пружины автоматического спуска.

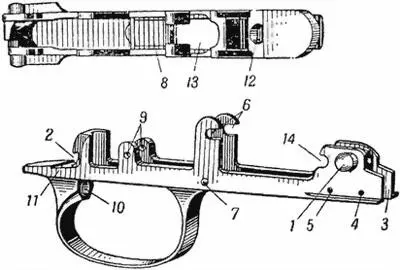

Рис. 30.Спусковая скоба:

1 — цапфы; 2 — поперечный вырез; 3 — передний вырез; 4 — отверстие для оси защелки; 5 — отверстие для оси автоматического спуска; 6 — вырезы для цапф коромысла; 7 — штифт; 8 — продольный вырез; 9 — отверстие для оси крючка; 10 — канал для предохранителя; 11 — паз для задвижки; 12 — вертикальное отверстие; 13 — окно; 14 — вырезы для курка

32. Курок(рис. 31) служит для нанесения удара по ударнику. Он имеет: цапфы для соединения со спусковой скобой; автоматический взвод для соединения с автоматическим спуском; боевой взвод для соединения с шепталом коромысла; продольный вырез и штифт для соединения с направляющим стержнем боевой пружины; головку для нанесения удара по ударнику; гребень головки для удара по стеблю затвора при недокрытом затворе, чем устраняется возможность преждевременного выстрела.
