НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

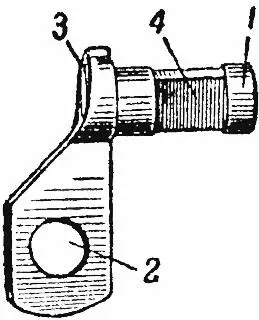

Рис. 38.Предохранитель:

1 — стержень; 2 — флажок; 3 — выступ головки; 4 — вырез для головки упора

Рис. 39.Защелка магазина:

1 — верхний срез; 2 — отверстие для оси; 3 — полукруглый вырез; 4 — гнездо; 5 — хвост; 6 — ось хвоста

40. Защелка магазина(рис. 39) служит для крепления магазина в окне ствольной коробки. Она имеет: верхний срез , заскакивающий за выступ на задней стенке магазина; отверстие для оси, соединяющей защелку со спусковой скобой; полукруглый вырез для прохода выступа магазина; гнездо для пружины защелки магазина; хвост , соединяемый с защелкой при помощи оси. При установленном магазине хвост защелки откидывается, благодаря чему произвольное выскакивание магазина из окна ствольной коробки при случайном нажатии на защелку магазина невозможно.

41. Магазин(рис. 40) служит для помещения 10 патронов и подачи очередного патрона в окно ствольной коробки, где он захватывается затвором и подается в патронник. Магазин состоит из коробки, подавателя, пружины подавателя, крышки коробки и защелки крышки.

Рис. 40.Магазин:

1 — коробка; 2 — подаватель; 3 — пружина подавателя; 4 — крышка коробки; 5 — защелка крышки

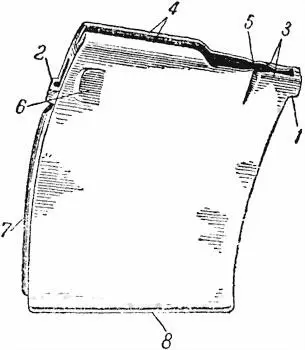

Рис. 41.Коробка магазина:

1 — передний выступ; 2 — задний выступ; 3 — передние загибы; 4 — загнутые крылья; 5 — вертикальные выступы; 6 — задние вертикальные выступы; 7 — жолоб; 8 — нижние бортики

42. Коробка магазина(рис. 41) служит для помещения подающего механизма и патронов. Она имеет: передний выступ , заходящие за уступ передней стенки окна ствольной коробки при постановке магазина; задний выступ для защелки магазина; передние загибы для ограничения подъема подавателя; загнутые крылья для удержания и направления очередного патрона; вертикальные выступы для направления патрона; задние вертикальные выступы для удержания нижележащего патрона от продольного смещения; жолоб на задней стенке для прохода выступа подавателя и нижние бортики для крепления крышки магазина.

Рис. 42.Подаватель и пружина подавателя:

1 — направляющий гребень; 2 — стенки; 3 — выступ останова

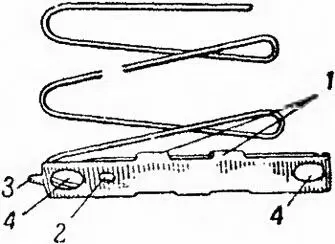

Рис. 43.Защелка крышки:

1 — боковые загибы; 2 — отверстия для выступа; 3 — задний выступ; 4 — отверстия

Рис. 44.Крышка магазина:

1 — боковые загибы; 2 — цилиндрический выступ; 3 — отверстие

43. Подаватель и пружина подавателя(рис. 42) служит для подачи патронов.

Подаватель имеет: направляющий гребень для шахматного расположения патронов в коробке магазина; заднюю и переднюю стенки для направления движения подавателя в коробке; выступ для поднятия останова затвора после израсходования патронов из магазина.

44. Защелка крышки(рис. 43) служит для крепления крышки. Она имеет: боковые загибы для соединения с пружиной подавателя; отверстие для выступа крышки; задний выступ для направления защелки в коробке; отверстия на концах для облегчения.

45. Крышка магазина(рис. 44) служит нижней стенкой коробки магазина. Она имеет: боковые загибы для соединения с коробкой; цилиндрический выступ для соединения с защелкой; отверстие для выколотки, при помощи которой разъединяется защелка с крышкой при разборке магазина.

46. Ложа и ствольная накладка(рис. 45) в собранном виде состоят из следующих частей: ложи, нижнего кожуха, болта нагеля с втулкой, ствольной накладки, верхнего кожуха, ложевого кольца, пружинной защелки для ложевого кольца, нижней антабки, затылка и пружины спусковой скобы.
