НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

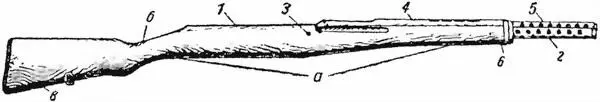

Рис. 45.Ложа и ствольная накладка:

1 — ложа ( а — цевье, б — шейка, в — приклад); 2 — нижний кожух; 3 — болт нагеля; 4 — ствольная накладка; 5 — верхний кожух; 6 — ложевое кольцо

Ложа(рис. 46) служит для соединения частей винтовки и удобства пользования последней. В цевье ложи имеется: окно для помещения ствольной коробки и спусковой скобы; поперечное отверстие , в которое вставлена нарезная трубка для болта нагеля; гнездо для помещения пружины спусковой скобы; вырез для удобства пользования предохранителем; продольный жолоб для ствола; дорожка для шомпола; пружинная защелка для удержания ложевого кольца; боковые выемы для удобства держания винтовки; на прикладе — затылок для предохранения приклада от раскола и нижняя антабка для крепления винтовочного ремня.

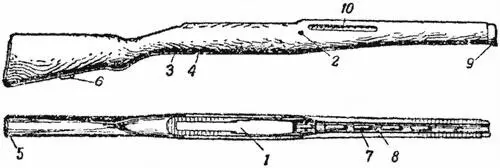

Рис. 46.Ложа:

1 — окно; 2 — поперечное отверстие; 3 — гнездо для пружины; 4 — вырез для предохранителя; 5 — затылок; 6 — нижняя антабка; 7 — продольный желоб; 8 — дорожка; 9 — пружинная защелка; 10 — боковые выемы

47. Нижний кожух(рис. 47) является продолжением цевья ложи. Он имеет задний уширенный конец для соединения с цевьем ложи; передний конец для соединения с раструбом надульника; продольный вырез для пружинной защелки ложевого кольца; загибы для соединения с верхним кожухом; круглые отверстия для облегчения и лучшего охлаждения ствола.

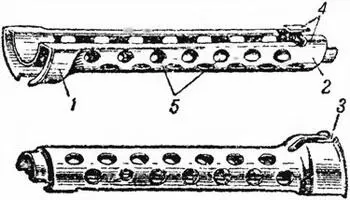

Рис. 47.Нижний кожух:

1 — задний конец; 2 — передний конец; 3 — продольный вырез; 4 — загибы; 5 — круглые отверстия

48. Болт нагеля(рис. 48) служит для крепления ствольной коробки с ложей. Он имеет: нарезной конец для соединения с трубкой нагеля; головку для завинчивания и отвинчивания болта при помощи ключа и продольный разрез для лучшего крепления болта с трубкой нагеля.

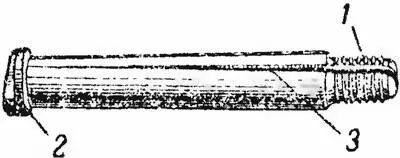

Рис. 48.Болт нагеля:

1 — нарезной конец; 2 — головка; 3 — продольный разрез

49. Ствольная накладка(рис. 49) служит для предохранения рук стрелка от ожога и для защиты штока с поршнем от случайных ударов. Она имеет: задний вырез для прохода колодки прицела; жолоб для штока; поперечные вырезы для лучшего охлаждения ствола; шпильки для предохранения от продольных трещин и уступ на переднем конце для соединения с кожухом.

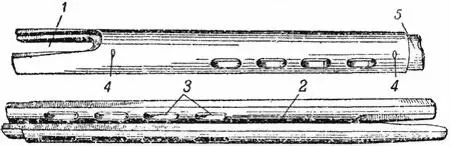

Рис. 49.Ствольная накладка:

1 — задний вырез; 2 — жолоб; 3 — поперечные вырезы; 4 — шпильки; 5 — уступ

50. Верхний кожух(рис. 50) является продолжением ствольной накладки. Он имеет: уширенный задний конец для соединения со ствольной накладкой; передний конец для соединения с надульником; задний бортик для ограничения смещения ложевого кольца; боковые загибы для соединения с нижним кожухом; отверстия для облегчения и лучшего охлаждения ствола и внутренние выступы , которыми кожух ложится на ствол.

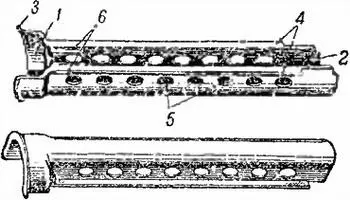

Рис. 50.Верхний кожух:

1 — задний конец; 2 — передний конец; 3 — задний бортик; 4 — боковые загибы; 5 — отверстия; 6 — внутренние выступы

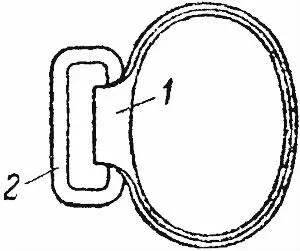

Рис. 51.Ложевое кольцо:

1 — прилив; 2 — кольцо для винтовочного ремня

51. Ложевое кольцо(рис. 51) служит для соединения ложи, ствольной накладки, нижнего и верхнего кожухов со стволом. Оно имеет прилив с отверстием, в котором помещается кольцо для винтовочного ремня.

52. Штык(рис. 52) служит для поражения противника в штыковом бою. Он состоит из: клинка; рукоятки клинка; головки рукоятки с пазом для соединения с выступом надульника; защелки с пружиной , закрепляющей штык на винтовке; упора штыка при помощи которого штык соединяется с втулкой надульника; бортика защелки штыка предохраняющего от произвольного соскакивания штыка с винтовки в штыковом бою при случайных ударах по защелке.
