НКО Союза ССР - Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

Рис. 52.Штык:

1 — клинок; 2 — рукоятка клинка; 3 — головка рукоятки; 4 — паз головки; 5 — защелка штыка; 6 — упор штыка; 7 — бортик защелки

53. Ножна(рис. 53) служит для носки штыка на поясном ремне. Она имеет: кольцо для крепления петли, при помощи которой штык носится на поясном ремне, и кольцо с пружиной , которая удерживает штык от выпадания из ножны.

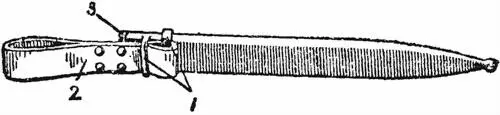

Рис. 53.Ножна:

1 — кольцо для ремня; 2 — кожаная петля; 3 — кольцо с пружиной

54. Принадлежность(рис. 54) служит для разборки, сборки и чистки винтовки. В принадлежность входят:

а) шомпол , имеющий нарезной конец для протирки и ершика, выступ для крепления шомпола на винтовке при помощи защелки, головку с отверстием для удобства пользования шомполом при чистке совместно с шомпольной муфтой и шпилькой;

б) протирка , служащая совместно с шомполом для чистки канала ствола;

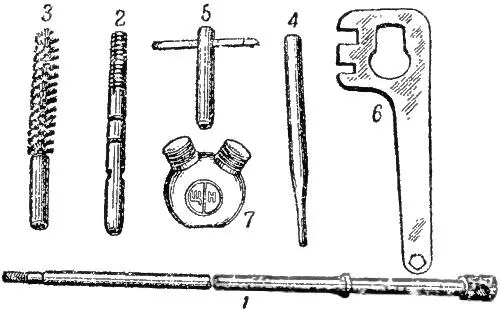

Рис. 54.Принадлежность:

1 — шомпол; 2 — протирка; 3 — щетинный ершик; 4 — выколотка; 5 — ключ для мушки; 6 — ключ для регулятора; 7 — двугорлая масленка

в) щетинный ершик , предназначающийся для смазывания канала ствола после чистки;

г) выколотка для выталкивания осей и штифтов при разборке винтовки;

д) ключ для регулирования мушки, отвертывания и завертывания болта нагеля при отделении и установке ложи;

е) ключ для отвертывания и установки патрубка, регулятора и втулки надульника;

ж) шомпольная муфта ;

з) двугорлая масленка для хранения щелочного состава и ружейной смазки; в отделении с буквой «Щ» хранится щелочной состав, а в отделении с буквой «Н» — ружейная смазка;

и) шпилька ;

к) извлекатель выбрасывателя .

55. Винтовка разбирается для чистки, смазки и осмотра. Излишне частая разборка винтовки вредна, так как ускоряет изнашивание частей, поэтому обучать разборке, сборке винтовки и изучать материальную часть на боевых винтовках запрещается.

56. При разборке и сборке винтовки соблюдать следующие правила:

1. Разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке.

2. Отделяя и собирая части механизмов винтовки, не применять больших усилий во избежание повреждения деталей.

3. Не пользоваться неисправной принадлежностью (развороченным ключом, изогнутой и забитой выколоткой).

4. При завинчивании газового патрубка не перекашивать его во избежание порчи резьбы.

5. Чтобы избежать утери мелких деталей, следует, разобрав какой-либо механизм, вычистить, осмотреть, собрать его и только после этого разбирать следующий механизм.

6. При сборке винтовки обращать внимание на номера частей, чтобы не перепутать их с частями других винтовок.

57. Отделить магазин:взять винтовку в левую руку, правой рукой опустить хвост защелки вниз, затем, обхватив магазин и нажимая большим пальцем на защелку (рис. 55), отделить магазин от ствольной коробки, поворачивая его вперед (рис. 56).

Рис. 55.Отделение магазина от ствольной коробки

Рис. 56.Отделение магазина от ствольной коробки

Отделить крышку ствольной коробки:отжать хвост защелки вверх, положить винтовку на стол прицелом вверх так, чтобы скоба уперлась в край стола, левой рукой продвинуть крышку за переднюю часть вперед доотказа (рис. 57) большой палец правой руки упереть в головку направляющего стержня, не касаясь им крышки и, приподнимая передний конец крышки вверх, отделить ее от ствольной коробки; осторожно освободить возвратную пружину до упора головки стержня в заднюю стенку ствольной коробки.

Рис. 57.Отделение крышки ствольной коробки
