Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

50. Магазин(рис. 32) секторного типа, двухрядный на 15 патронов, служит для хранения патронов при винтовке и подачи их во время стрельбы.

Магазин состоит из: коробки магазина а,пружины магазина б, подавателя ви крышки магазина гс пружиной крышки.

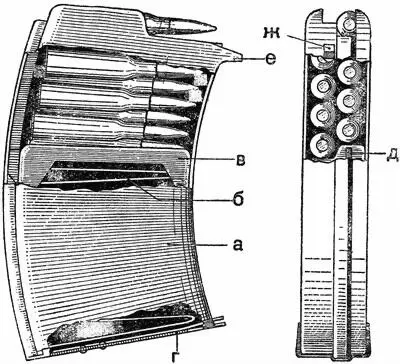

Рис. 32.Магазин.

В коробке магазина расположен подаватель, который подает очередной патрон в окно магазина. Его гребень размещает патроны в шахматном порядке. Направляющие подавателя придают правильное положение подавателю в коробке. Сзади подавателя имеется прилив д, который, передвигаясь по выступу задней стенки коробки магазина, по израсходовании патронов в магазине поднимает останов затвора.

Коробка снизу прикрыта крышкой. Крышка удерживается в магазине от выпадения пластинчатой пружиной.

Пружина магазина, упираясь нижним концом в крышку магазина, верхним нажимает на подаватель и подает его вместе с патронами вверх, к окну коробки магазина.

Магазин вставляется в окно коробки и удерживается спереди выступом еи сзади за выступ жзащелкой магазина (рис. 48, см. в конце книги).

51. Штык, надетый на винтовку(рис. 33), представляет холодное колющее оружие для рукопашного боя.

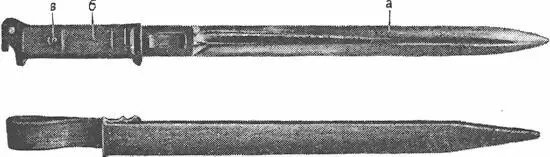

Рис. 33.Штык в собранном виде и ножны.

Штык состоит из : клинка а, рукоятки клинка, направляющей пружины штыка, пружины штыка, щечек рукоятки б,винта и гайки щечек в.

Штык крепится к трубке ствола при помощи подвижной рукоятки клинка, поджимаемой в заднее положение пружиной штыка.

52. Принадлежность для чистки винтовки(рис 34):

Шомпол 1,удлинитель шомпола 2, протирка 3предназначены для чистки ствола.

Щетинный ершик 4предназначается для смывания порохового нагара после стрельбы и для смазывания канала после чистки.

Отвертка-ключ 5— для ввинчивания хвостового винта и установки газового регулятора.

Выколотка 6— для выбивания осей и штифтов.

Ключ 7— для запирания переводчика.

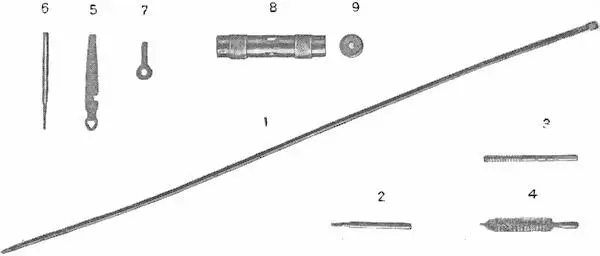

Рис. 34.Принадлежность для чистки.

1 — шомпол; 2 — удлинитель шомпола; 3 — протирка; 4 — ершик; 5 — отвертка-ключ; 6 — выколотка; 7 — футляр; 8 — крышка футляра.

Вся принадлежность для чистки, за исключением шомпола; хранится в специальном футляре 8, который в свою очередь является рукояткой отвертки и ручкой для шомпола при чистке,

Крышка футляра 9служит дульной накладкой, которая надевается на дульный тормоз и предохраняет канал ствола от растирания при чистке.

53.Для производства одиночной стрельбы из автоматической винтовки необходимо:

1) Поставить винтовку на предохранитель 57(рис. 48).

2) Повернуть флажок чеки крышки коробки так, чтобы сосок на флажке чеки заскочил в верхнее гнездо а(рис. 35) коробки: при этом спусковой рычаг 1под действием пружины спускового механизма 5будет поднят вверх и подан вперед, вследствие чего поднимается вверх шептало 4,и детали спускового механизма расположатся, как указано на рис. 48.

3) Наполнить магазин патронами и вставить его в окно коробки, для чего взять винтовку в левую руку, а магазин, наполненный патронами, — в правую; вставить магазин в окно коробки до отказа; нажать слегка на магазин, чтобы защелка магазина 36заскочила за выступ на задней стенке магазина (рис. 48).

4) Удерживая винтовку в левой руке, правой выключить предохранитель и отвести стебель затвора за его рукоятку в крайнее заднее положение и быстро его отпустить. Винтовка заряжена и готова к выстрелу.

Примечание.Взаимодействие механизмов при заряжании вручную аналогично взаимодействию механизмов при одиночной стрельбе, изложенному ниже, с той лишь разницей, что при заряжании вручную не участвует в работе взводная муфта, а следовательно, стебель затвора приходится отводить вручную и клин утапливается не скосом взводной муфты, а пружиной клина.
