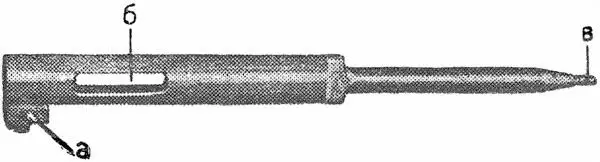

Рис. 21.Ударник.

42. Боевая пружина(рис. 38) действует на ударник с бойком, который разбивает капсюль. Пружина помещается в ударнике, опираясь передним концом в стенку ударника, задним — в упор боевой пружины.

43. Упор ударника(рис. 22) гранью с предохраняет ударник от смещения при автоматической стрельбе и является автоматическим спуском винтовки при автоматической стрельбе. Упор крепится в затворе осью упора.

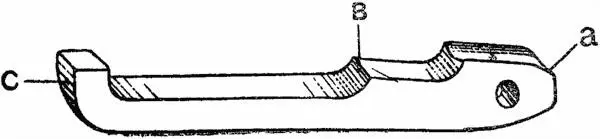

Рис. 22.Упор ударника.

44. Упор стебля затвора(рис. 23) удерживает гранью сстебель затвора в заднем положении относительно затвора во время движения подвижных частей в передаст положение. Кроме того, упор стебля затвора обеспечивает своевременное принудительное сочетание движений затвора, клина и стебля затвора и досылает затвор в крайнее переднее положение. Крепится в затворе осью, входящей в отверстие в.

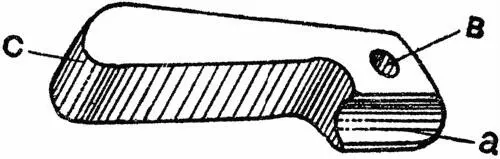

Рис. 23.Упор стебля затвора.

45. Выбрасыватель(рис. 24) служит для извлечения стреляных гильз из патронника. Он укрепляется в пазу затвора и удерживается пластинчатой пружиной выбрасывателя.

Выбрасыватель состоит из зацепа аи яблочка б, удерживающего выбрасыватель от продольных смещений, и направляющей части в,предохраняющей от поперечных смещений.

46. Пружина выбрасывателя(рис. 25) удерживает выбрасыватель в поджатом виде к затвору. Она крепится в пазах затвора и передним концом упирается в выступ выбрасывателя. На заднем конце пружины имеется выем для более удобной разборки.

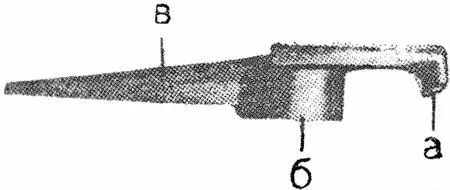

Рис. 24.Выбрасыватель.

Рис. 25.Пружина выбрасывателя.

47. Спусковой механизмсостоит из: спускового крючка (рис. 26), с пружиной и осью (рис. 35); спускового рычага (рис. 27); переводчика и винта переводчика; шептала (рис. 28); скобы 53с рамкой 108и пружиной 66спускового механизма (рис. 29); хвостового винта с пружиной.

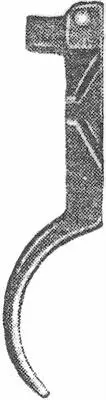

Рис. 26.Спусковой крючок.

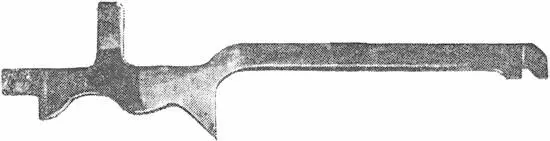

Рис. 27.Спусковой рычаг.

Рис. 28.Шептало.

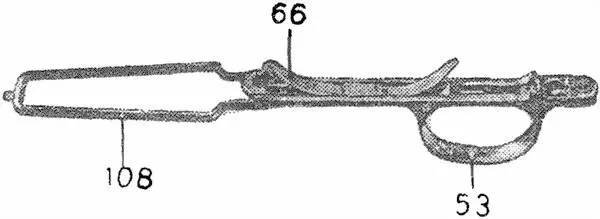

Рис. 29.Спусковая скоба.

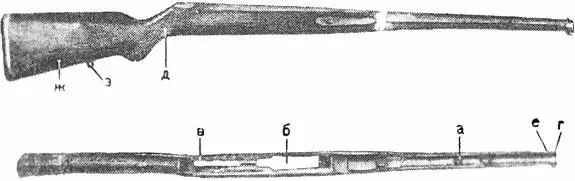

Рис. 30.Ложа.

48. Ложа(рис. 30) служит для соединения частей винтовки и для удобства действия ею.

Ложа состоит: из цевья с жолобом аи гнездами для ствола с коробкой, с окном для магазина б,с окном для спускового механизма в;спереди цевье имеет металлический наконечник гс антабкой едля ремня; из шейки дполупистолетной формы для удобства держания винтовки при стрельбе; из приклада ж.

Приклад служит для упора винтовки в плечо. Снизу к нему привинчена вторая антабка здля ремня. Приклад оканчивается затылком для большей прочности и устранения отколов ложи. Затылок привинчен винтами.

49. Ствольная накладка(рис. 31) предохраняет руки от ожогов при обращении с винтовкой с нагретым стволом.

Рис. 31.Ствольная накладка.

Металлический наконечник априкрывает газовые пути и предохраняет их от повреждения. Ствольная накладка удерживается на стволе пружинными зацепами а(рис. 57), которые расположены по краям накладки и, надетые на ствол. плотно его обхватывают. Передняя стенка металлического наконечника имеет трехгранное окно, которое, находя на газовый регулятор, предохраняет газовый регулятор от самоотвинчивания. Сзади ствольная накладка имеет вилку б, в которую входит выступ прицельной колодки. На правой вилке имеется трубка вдля шомпола.
