Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

Рис. 6.Газовая камора.

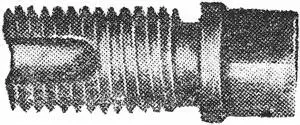

Рис. 7.Газовый регулятор.

Нормальным отверстием считается отверстие в 3 мм.

В случае недостаточно энергичного отбрасывания подвижных частей назад (недостаток энергии) газовый регулятор (после разборки автоматической винтовки и снятия ствольной накладки) при помощи ключа устанавливается на отверстие в 3,5 мм; при избытке энергии — на отверстие 2,5 мм. В некоторых образцах винтовок газовый регулятор имеет только одно отверстие — в 3 мм.

24. Газовый цилиндр 4со штоком 6(рис. 8) служит для передачи давления пороховых газов подвижным частям автоматической винтовки.

Рис. 8.Газовый цилиндр со штоком.

В передней части газового цилиндра сделан раструб, которым цилиндр находит на патрубок а(рис. 6) газовой каморы.

25. Взводная муфта(рис. 9) служит для отпирания затвора и передачи энергии пороховых газов подвижным частям.

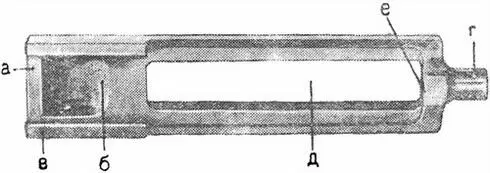

Рис. 9.Взводная муфта.

Взводная муфта под действием отводимых пороховых газов движется по выступам ствольной коробки своими продольными пазами в.Задним обрезом аона толкает стебель затвора и отводит его в заднее положение. Скос бвыема на внутренней стороне взводной муфты нажимает на клин и опускает его, тем самым освобождая (отпирая) затвор.

На переднем наружном конце гвзводной муфты имеется цилиндрическое отверстие для штока и на том же конце, но изнутри — цилиндрическое отверстие едля упора пружины взводной муфты.

Посредине взводной муфты вырезано окно д для посадки ее на прицельную колодку.

26. Пружина взводной муфтывозвращает муфту в начальное положение после отпирания затвора;

27. Прицелкрепится на стволе. Он состоит из (рис. 10 и 48, см. в конце книги): прицельной колодки 13,прицельной планки 14, пружины прицельной планки 18, оси прицельной планки 19,хомутика 15с защелкой 17и пружиной защелки (на рисунке не показано).

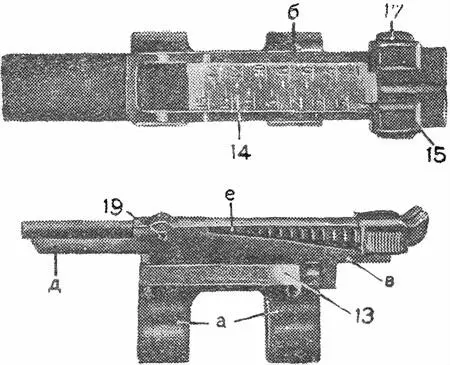

Рис. 10.Прицел в собранном виде.

Прицельная колодка 13служит основанием прицела. Она надевается на ствол при помощи двух колец аи крепится штифтом б. Прицельная колодка своим задним выступом вупирается в коробку 20(рис. 3) и предохраняет ствол от поворота во время стрельбы и при обращении. Вдоль всей колодки проходит отверстие для пружины взводной муфты. Сверху колодка имеет выем для посадки пружины прицельной планки. Передний выступ дслужит для крепления ствольной накладки. Вдоль всей колодки с обеих сторон проходят пазы для прохода взводной муфты. Прицельная колодка сверху имеет сектора для постановки прицела на разные дистанции. Сектора оканчиваются спереди двумя проушинами с отверстиями для постановки оси прицельной планки 19.Устройство остальных деталей прицела аналогично прицелу 7,62-мм винтовки образца 1891/30 г.

28. Мушка 10(рис. 5) вдвинута лапками в паз предохранителя мушки и закреплена кернением.

29. Коробка(рис. 11) служит для соединения частей винтовки: ствола, взводной муфты, запирающего, стреляющего, питающего и спускового механизмов. Коробка со стволом соединена резьбой с натягом и в войсковых подразделениях разборке не подлежит.

Сверху коробка имеет продольные симметричные пазы адля направления по ним взводной муфты и упорный выступ бдля крышки коробки.

Внутри коробка имеет: два боковых выема вдля упоров ударника и стебля затвора; выемку гдля помещения отражателя с пружиной; гнездо ддля останова затвора, квадратное окно едля шептала; продольный жолоб ждля помещения затвора в собранном виде и возвратной пружины со стержнем; сквозное окно зв дне для помещения размыкающего зуба на спусковом рычаге; два симметричных массивных выступа идля восприятия ударов затвора при его отходе в заднее положение; прямоугольное окно кдля клина.
