Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

13.Автоматическая стрельба достигается тем, что при выстреле часть пороховых газов отводится через отверстие в стволе. За счет отвода газов происходит отпирание системы, взведение ударника, экстрактирование стреляной гильзы, отход подвижных частей назад, сжатие возвратной пружины.

После поглощения энергии отката подвижные части под действием возвратной пружины движутся вперед, захватывают патрон из магазина, подают его в патронник и запирают затвор.

При нажатии на спусковой крючок срывается ударник и бойком разбивает капсюль.

14.Автоматическая винтовка допускает ведение как одиночного, так и непрерывного автоматического огня.

Переводчик, как правило, должен быть установлен на одиночный огонь и винт переводчика заперт. Ключ от винта переводчика хранится у командира отделения, который с разрешения командира взвода в случаях, предусмотренных п. 9, может отпереть винт переводчика, тем самым разрешая стрелкам вести автоматический непрерывный огонь или огонь короткими очередями.

15.Питание автоматической винтовки патронами производится из секторного двухрядного магазина, примыкаемого снизу.

16.Приемы стрельбы из автоматической винтовки при одиночном огне аналогичны приемам стрельбы из 7,62-мм винтовки образца 1891/30 г.

При стрельбе короткими очередями (группками) и автоматическим непрерывным огнем рекомендуется прокладка, аналогичная при стрельбе из 7,62-мм ручного пулемета, причем взамен сошек нужно вести стрельбу с упора (дерн, скатка, пр.).

17.Использовать штык в качестве сошки не разрешается [2] Это касается винтовок выпуска до второй половины 1936 г., которые имеют штык — сошку. .

18. В отличие от 7,62-мм винтовки образца 1891/30 г. стрельба из автоматической винтовки ведется без штыка. Штык носится в ножнах на поясном ремне (рис. 33).

Весовые данные

Вес автоматической винтовки со штыком (в ножнах), с оптическим прицелом и магазином, наполненным патронами около 6,0 кг

Вес автоматической винтовки без штыка, без оптического прицела (с кронштейном) и без магазина 4050 г

Вес магазина с 15 патронами 0,675 кг

Вес магазина без патронов 0,350 кг

Вес штыка с ножнами 0,550 кг

Вес оптического прицела с кронштейном 0,725 кг

Вес кронштейна для оптического прицела 0,145 кг

Вес подвижных частей — затвор, шток и взводная муфта 0,500 кг

Линейные данные

Общая длина автоматической винтовки без штыка 1260 мм

Общая длина автоматической винтовки со штыком 1520 мм

Длина нарезной части ствола 557 мм

Длина прицельной линии на прицелах 1/15 591/587 мм

Высота мушки 29,84 мм

Длина хода затвора 130 мм

19.Важнейшая часть винтовки — ствол, направляющий пулю при выстреле. Ствол 1 (рис. 3) ввинчен в коробку 20с натягом. На стволе крепятся: дульный тормоз сб-З,трубка ствола с основанием мушки сб-2, газовая камора 2, прицел сб-6и 13и взводная муфта 5.

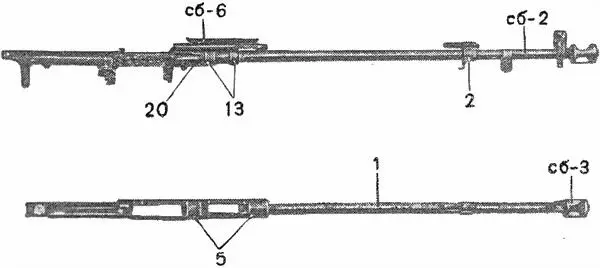

Рис. 3.Ствол с коробкой в собранном виде.

К трубке ствола примыкается штык (рис. 2) для рукопашного боя.

20. Дульный тормоз(рис. 4) предназначен для уменьшения энергии отдачи и уменьшения подбрасывания винтовки вверх с целью улучшения кучности боя винтовки.

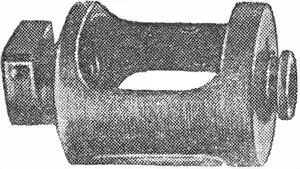

Рис. 4.Дульный тормоз.

21. Трубка ствола(рис. 5) надевается на тонкую часть ствола и крепится двумя штифтами. Одна служит основанием для крепления мушки 10,предохранителя мушки и штыка.

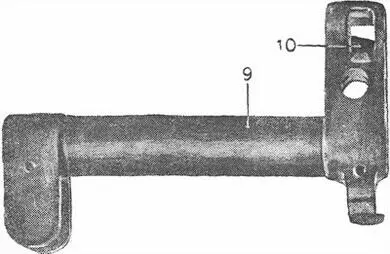

Рис. 5.Трубка ствола.

22. Газовая камора(рис. б) крепится на стволе двумя штифтами. Она служит для отвода из ствола части пороховых газов через отверстие, устанавливаемое против отверстия в стволе.

23. Газовый регулятор(рис. 7) служит для регулирования количества отводимых из ствола газов. Газовый регулятор имеет три отверстия (выемки): в 2,5, 3 и 3,5 мм, которые устанавливаются против газового отверстия ствола, Благодаря разным отверстиям регулируется количество газов, отводимых из ствола в патрубок а(рис. 6) газовой каморы.
