Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

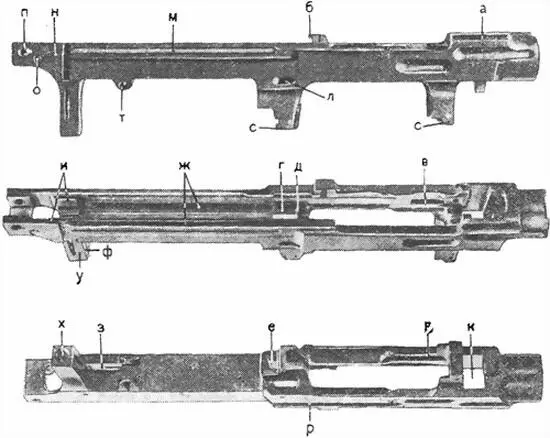

Справа коробка имеет. овальное окно лдля оси останова затвора; продольный паз мдля помещения щитика; вертикальный паз ндля переводчика; окно одля винта переводчика; отверстие пдля чеки крышки коробки.

Слева коробка имеет продольный паз рдля крепления кронштейна оптического прицела.

Снизу коробка имеет: приливы ссо сквозным окном для помещения магазина; два симметричных ушка тс отверстием для крепления спускового крючка; упор удля удержания коробки со стволом от продольного смещения в ложе при выстреле. В упоре имеется продольная щель фдля прохода спускового рычага и навинтованное отверстие хдля хвостового винта.

Рис. 11.Коробка.

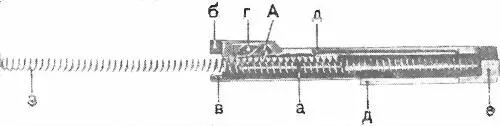

30. Крышка коробки(рис. 12) прикрывает подвижные части и возвратную пружину от пыли и загрязнения. Вместе с ввинченным в нее направляющим стержнем авозвратной пружины крышка обеспечивает правильную работу возвратной пружины. Спереди крышка имеет прилив бдля соединения с коробкой, гнездо вдля обоймы и разделку гдля отсечки с пружиной. Снизу крышка имеет направляющие д, удерживающие коробку от поперечного смещения. Сзади имеется массивный выступ ес отверстием для соединения с коробкой и крепления чекой.

Рис. 12.Крышка коробки.

31. Отсечка А(рис. 12). В большинстве образцов автоматического оружия может иметь место редкий случай задержки, когда затвор, досылая патрон в патронник, полностью не дойдет в крайнее переднее положение и остановится, не захватив зацепом выбрасывателя за шляпку патрона. Стрелок, нажав на спусковой крючок и не получив выстрела, полагая, что имела место осечка или пропуск патрона, отводит затвор назад и после его освобождения, досылает очередной патрон в патронник. Патрон, продвигаемый затвором, может удариться пулей о капсюль первого патрона, оставленного в патроннике, и произвести выстрел при незакрытой системе. Выстрел может повлечь разрыв винтовки и ранение стрелка. Отсечка не дает возможности подать очередной патрон в патронник тогда, когда там уже есть патрон.

Отсечка, помещаясь в крышке коробки, под действием пружины выжимается в коробку до прихода стебля затвора в крайнее переднее положение. Если же стебель затвора не дойдет в крайнее переднее положение, то при отводе его назад отсечка заскочит в соответствующий выем на стебле затвора и остановит его в среднем положении. Затвор, не имея возможности отойти в заднее положение, не сможет захватить за шляпку очередного патрона. Для перезаряжания стебель затвора надлежит вручную дослать в крайнее переднее положение. Стебель затвора после его досылки отсечкой уже не задерживается, так как она соскочила со стебля и находится сзади его. Освобожденный затвор экстрактирует недосланный патрон, досылает очередной патрон в патронник, подготовив винтовку к выстрелу.

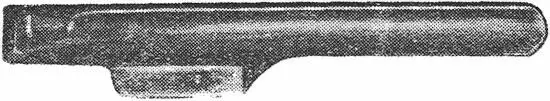

32. Щитик крышки(рис. 13) закрывает в походном положении щель между коробкой и крышкой коробки, сделанную для прохода рукоятки стебля затвора.

Рис. 13.Щитик крышки.

33. Чека коробки(рис. 14) предназначена для крепления крышки коробки с коробкой и для установки переводчика. Один конец чеки цилиндрический с соском а,предохраняющим чеку от продольного выпадения, другой — имеет флажок вс носком б, предохраняющим чеку от произвольного поворачивается.

Чека, поворачиваясь своим флажком, нажимает на выступ переводчика и может его ставить на одиночный и на автоматический огонь (рис. 35 и 50).

34. Возвратная пружина з(рис. 12) сжимается стеблем затвора, отходящим назад, за счет энергии отводимых газов. После останова подвижных частей в заднем положении возвратная пружина за счет накопленной энергии досылает их в переднее положение.

35. Отражатель(рис. 15) служит для отражения стреляных гильз. Под действием пружины отражателя отражатель стремится своим носиком аподняться кверху.

При отходе затвора в заднее положение носик отражателя а передней частью попадает в паз затвора, встречает стреляную гильзу и отражает ее вверх и вперед. При движении затвора в переднее положение зуб б отражателя попадает под левый выступ затвора и отражатель опускается. Опускаясь, отражатель сжимает пружину отражателя и убирает свой носик азаподлицо с дном коробки, тем самым освобождая дальнейший путь затвору.
