Артиллерийское управление РККА - 7,62-мм автоматическая винтовка образца 1936 г. Описание

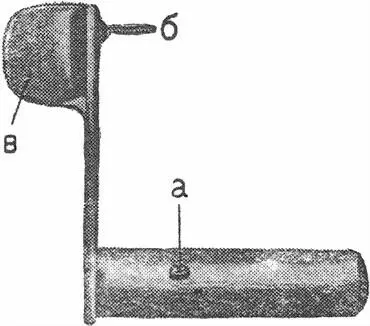

Рис. 14.Чека коробки.

Рис. 15.Отражатель.

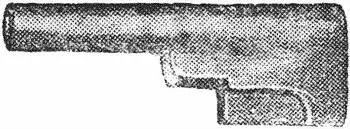

Рис. 16.Ось отражателя.

36. Ось отражателя(рис. 16) служит осью вращения отражателя. Одновременно овальная часть оси служит упором пружины останова затвора и предохраняет от произвольного выпадения останова.

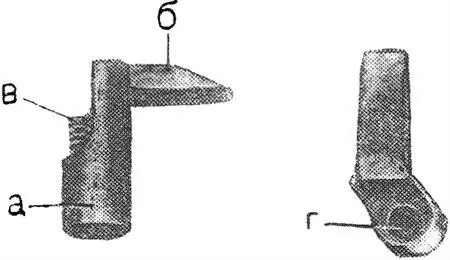

37. Останов затвора(рис. 17) останавливает затвор в заднем положении после израсходования всех патронов в магазине. Останов затвора состоит из цилиндрического основания аи площадки б.Цилиндрическое основание в верхней части срезано наполовину для прохода оси отражателя. В срезанной части высверлено круглое гнездо гдля пружины останова в. Пружина отпускает останов вниз и ставит заподлицо с дном коробки. Останов поднимается приливом дна подаватель магазина (рис. 32), который после израсходования патронов под влиянием своей пружины поднимается и упирается снизу площадки бостанова, поднимая его вверх. Затвор, проходя в переднее положение, упирается в останов и останавливается.

Рис. 17.Останов затвора.

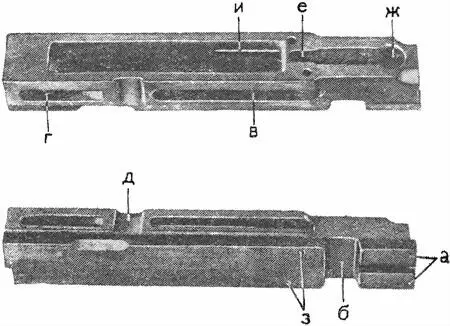

38. Затвор(рис. 18) служит для запирания ствола в момент выстрела и для досылания патрона в патронник. В затворе собираются: стебель затвора, ударник с боевой пружиной, упор стебля затвора, упор ударника и выбрасыватель с пружиной.

Рис. 18.Затвор.

На затворе имеется:

Спереди : два выступа а, которыми (вместе с выбрасывателем) гильза удерживается за закраину, вплоть до отражения, и отверстие для выхода бойка.

Снизу : продольный паз для прохода отражателя и прямоугольный вырез бдля клина.

Сверху : гнездо едля пружины выбрасывателя; гнездо ждля выбрасывателя; отверстия здля осей упоров ударника и стебля затвора.

Справа : продольное гнездо вдля упора ударника; продольное гнездо гдля упора боевой пружины; поперечный выем ддля прохода затвора мимо щитика при разборке винтовки.

Слева : продольное гнездо и для упора стебля затвора.

Внутри : канал для помещения ударника, боевой пружины и водителя стебля затвора.

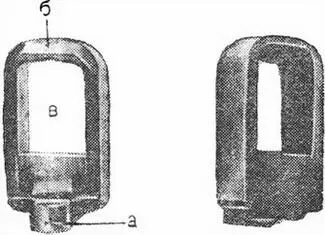

39. Клин затвора(рис. 19) служит для запирания затвора в момент выстрела. Клин представляет собой прямоугольную призму с прямоугольным сквозным окном вдля прохода затвора и стебля затвора и приливом а для помещения пружины клина. Сверху клин имеет скос бдля плавного опускания его взводной муфтой при отпирании.

Рис. 19.Клин затвора.

Отпирание клина при перезаряжания винтовки вручную осуществляется пружиной клина. От выпадения из коробки клин удерживается остановом клина.

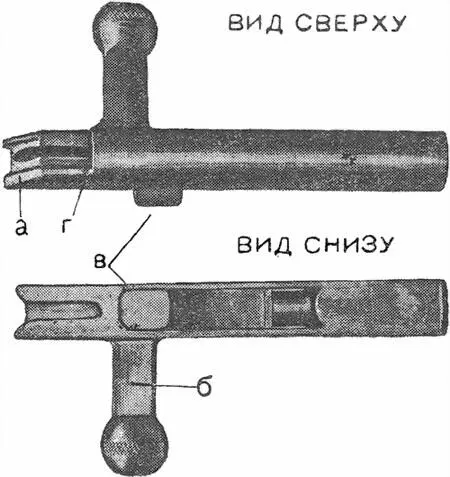

40. Стебель затвора(рис. 20) служит для отвода затвора при открывании патронника, для взведения ударника и для обеспечения надежного принудительного запирания затвора.

Рис. 20.Стебель затвора.

Стебель затвора состоит из собственно стебля с цилиндрическим отверстием внутри для возвратной пружины, рукоятку стебля бдля перезаряжания вручную и отростка-водителя вс цилиндрическим отверстием для соединения с затвором помощью ударника.

Отросток встебля, не доходя до крайнего переднего положения, разводит сначала упор стебля затвора, а потом упор ударника, утопляя их в соответствующие выемы в коробке.

Спереди стебель имеет наклонную поверхность а, которой поднимается клин в момент запирания патронника, и упор гдля взводной муфты.

41. Ударник(рис. 21) составляет одно целое с бойком в. Он служит для разбивания капсюля патрона. Ударник представляет пустотелую цилиндрическую трубку для помещения внутри нее боевой пружины. На конце ударник имеет зуб а,служащий боевым взводом. Он же ограничивает выход бойка. Ударник имеет продольное окно бдля прохода упора боевой пружины.
