9 — отражатель; 10 — пружина отражателя.

8) Упор стебля затвора 8(рис. 39) после выхода из гнезда коробки заскакивает за выступ (водитель) стебля затвора и как бы сцепляет затвор со стеблем затвора.

9) Спусковой рычаг 1,опустившись, выступом Б(рис. 35) соскакивает со спускового крючка 6,попадает в продольный паз Апоследнего и под действием заднего конца спусковой пружины подается вперед. При продвижении вперед спусковой рычаг 1освобождает шептало 4, которое под действием переднего конца спусковой пружины 5поднимается вверх.

10) При отходе затвора в крайнее заднее положение пружина магазина 3(рис. 41) подает очередной патрон на уровень венчика чашечки затвора.

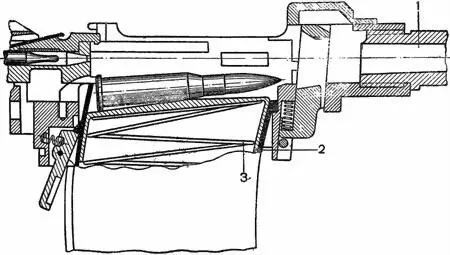

Рис. 41.Подача патрона из магазина.

1 — патронник; 2 — подаватель; 3 — пружина магазина.

(Расположение подвижных частей в крайнем заднем положении указано на рис. 42, см. в конце книги).

При движении подвижных частей вперед:

1) Во время движения затвора назад взводная муфта под действием своей сжатой пружины движется вперед и возвращается в переднее положение вместе со штоком газового цилиндра и цилиндром.

2) Стебель затвора под действием сжатой возвратной пружины начинает движение вперед вместе с затвором, упираясь в упор стебля затвора и через него толкая затвор.

3) Затвор при движении вперед встречает на пути очередной патрон, выталкивает его из магазина и продвигает в патронник.

4) Выбрасыватель затвора заскакивает за шляпку гильзы.

5) Упор стебля затвора и упор ударника (при движении затвора вперед) удерживают стебель затвора и ударник в положении, предохраняющем: стебель затвора — от опережения затвора, а следовательно, и преждевременного под'ема клина; ударник — от спуска при недокрытом затворе (рис. 39).

При подходе затвора в крайнее переднее положение упор стебля затвора 8(рис. 43) утопляется в гнездо коробки, а стебель затвора продолжает движение, поднимая клин и запирая затвор (рис. 44 и 45). Не доходя до крайнего переднего положения, примерно, на 4―5 мм, стебель затвора своим выступом (водителем) В(рис. 43) нажимает на выступ Бупора ударника, топит его в гнездо коробки, выводя из зацепления с ударником.

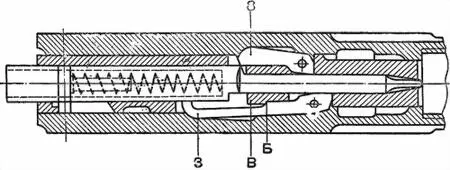

Рис. 43.Положение подвижных частей перед выстрелом.

3 — упор ударника; 8 — упор стебля затвора.

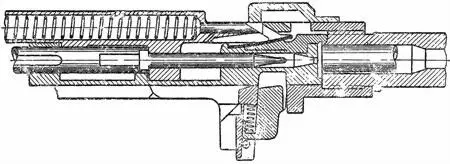

Рис. 44.Подымание клина стеблем затвора.

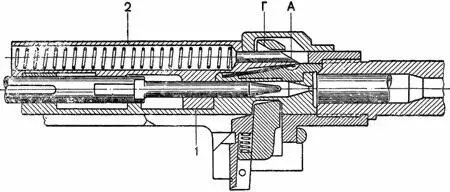

Рис. 45.Запирание затвора клином.

1 — затвор; 2 — стебель затвора.

6) Ударник в момент запирания затвора клином боевым взводом садится на шептало (рис. 46).

7) При отнимании пальца и освобождении спускового крючка, последний под действием своей пружины возвратится в переднее положение и заскочит за выступ спускового рычага (рис. 47).

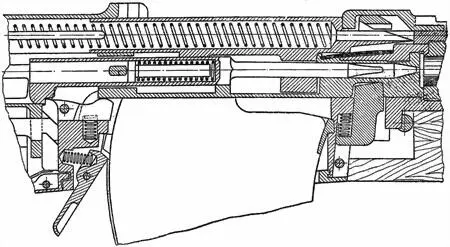

Рис. 46.Положение (подвижных) частей перед выстрелом.

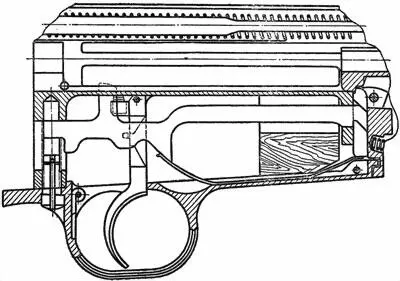

Рис. 47.Положение частей спускового механизма перед выстрелом — одиночный огонь.

В этом положении автоматическая винтовка готова для следующего очередного выстрела. Прицелившись и нажав указательным пальцем на спусковой крючок, производится второй выстрел и т. д.

Положение подвижных частей в крайнем переднем положении указано на рис. 48 (см. в конце книги).

55. Стрельба может продолжаться, пока израсходуются все патроны в магазине. После выстрела последнего патрона и отхода затвора в заднее положение, подаватель магазина своим задним краем уткнется в плечо останова затвора и поднимет его вверх. — Затвор, перемещаясь вперед, встретит останов затвора и остановится в заднем положении (рис. 49). Это указывает, что магазин пуст и требуется его или снарядить, или сменить снаряженным. После наполнения магазина патрона ми подаватель опустится и освободит остатков затвора. При отводе затвора назад останов затвора под действием своей пружины опустится и освободит путь затвору.
