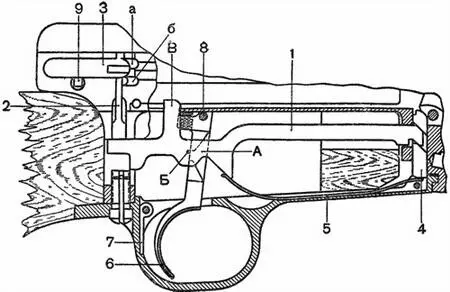

Рис. 35.Положение частей спускового механизма в момент выстрела при одиночном огне.

1 — спусковой рычаг; 2 — переводчик; 3 — чека коробки; 4 — шептало; 5 — пружина спускового механизма; 6—спусковой крючок; 7—предохранитель; 8—ось спускового крючка; 9 — винт переводчика.

5) Взяв правой рукой за шейку ложи и одновременно положив указательный палец вдоль спусковой скобы, левой рукой ухватить цевье ложи впереди магазина и прижать приклад к плечу.

6) Прицелившись, плавно нажать на спусковой крючок.

54.Взаимодействие механизмов при этом происходит следующее.

При движении подвижных частей назад:

1) Спусковой крючок, вращаясь вокруг своей оси, стенкой паза А(рис. 35) нажимает на выступ Бспускового рычага, отводя его назад, При отходе назад спусковой рычаг 1наклонным скосом в передней своей части опускает шептало 4и освобождает ударник с бойком с боевого взвода.

2) Освобожденный ударник с бойком под действием боевой пружины устремляется вперед и бьет по капсюлю патрона. Происходит выстрел.

3) После прохождения пулей газового отверстия в стволе часть пороховых газов поступает в газовую камору (рис. 36) и давит на дно газового цилиндра. Это давление через шток газового цилиндра передается взводной муфте 12,которая отбрасывается назад (рис. 37).

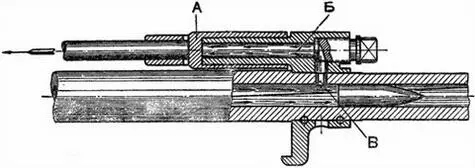

Рис. 36.Прохождение пулей газового отверстия.

А — газовый цилиндр; Б — газовая камора; В — отверстие в стволе.

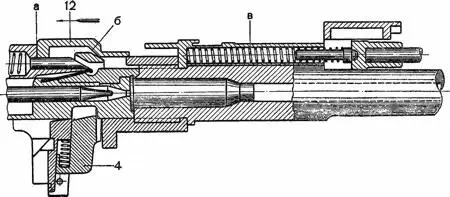

Рис. 37.Отпирание затвора взводной муфтой.

4 — клин; 12 — взводная муфта.

4) Взводная муфта 12при отходе назад:

а) задним срезом а(рис. 37) толкает стебель затвора назад;

б) внутренним скосом бнажимает на клин и опускает его, отпирая затвор;

в) сжимает пружину взводной муфты между своей передней стенкой и задней стенкой прицельной колодки.

5) Стебель затвора под действием толчка взводной муфты отходит назад и выступом (водителем) в(рис. 38) давит на заплечики ударника и отводит его назад; упирается в выступ ана дне затвора и толкает затвор назад, продолжая дальнейшее движение назад вместе с ним; освобождает и дает возможность выйти из гнезд коробки упору стебля 8затвора и упору ударника 3(рис. 39); сжимает возвратную пружину между своей передней внутренней стенкой и задней стенкой крышки коробки.

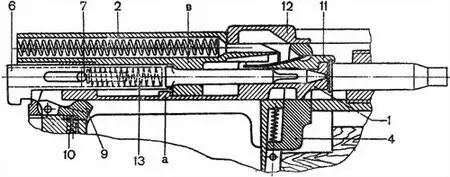

Рис. 38.Положение подвижных частей после выстрела.

1 — затвор; 2 — стебель затвора; 4 — клин; 6 — ударник; 7 — упор боевой пружины; 9 — отражатель; 10 — пружина отражателя; 11 — выбрасыватель; 12 — взводная муфта; 13 — боевая пружина.

6) Ударник 6,отходя назад, сжимает боевую пружину 13(рис. 38) между упором боевой пружины 7и внутренней передней стенкой ударника 6. После отхода затвора назад и выхода из гнезда коробки упор ударника 3 заскакивает за срез Д(рис. 39) ударника и удерживает его во взведенном положении.

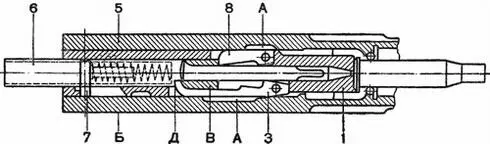

Рис. 39.Положение подвижных частей после выстрела.

1 — затвор; 3 — упор ударника; 5 — коробка; 6 — ударник; 7 — упор боевой пружины; 8 — упор стебля затвора.

7) Затвор вместе с ударником и стеблем затвора под действием толчка стебля затвора и остаточного давления газов на дно гильзы отходит в крайнее заднее положение и:

выводит из гнезд Акоробки упор ударника и упор стебля затвора;

наскакивает на зуб В(рис. 35) спускового рычага и опускает его;

экстрактирует стреляную гильзу из патронника, удерживая ее зацепом выбрасывателя. Гильза (рис. 40), отходя назад вместе с затвором, на пути встречает зуб отражателя, который ударяет по дну гильзы и выбрасывает ее через окно коробки вверх и вперед.

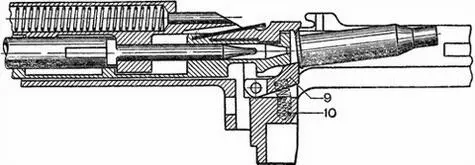

Рис. 40.Выбрасывание стреляной гильзы.
