Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

17. Работа частей и механизмов автомата при автоматической стрельбе.Для производства автоматической стрельбы нужно:

1. Поставить переводчик на автоматический огонь, сдвинув его вперёд доотказа. При этом разобщитель вместе со своим основанием продвигается вперёд, заднее плечо разобщителя отходит от гнетка спускового крючка, а переднее плечо разобщителя опускается вниз.

2. Нажать пальцем на хвост спускового крючка. При этом спусковой крючок, вращаясь на оси, опускает гнеток, который, нажимая на выступ спускового рычага, выводит шептало из-под боевого взвода затвора. Затвор под действием возвратно-боевой пружины движется вперёд, захватывает очередной патрон из магазина и досылает его в патронник. Так как разобщитель с основанием продвинут вперёд и отошел от гнетка спускового крючка, а переднее плечо разобщителя опущено вниз, то затвор при движении вперёд не встретит на своём пути переднее плечо разобщителя, и поэтому шептало спускового рычага будет опущено до тех пор, пока нажат спусковой крючок. Выбрасыватель заскакивает в проточку гильзы патрона. Дно патрона устанавливается в чашечке затвора. Боёк ударяет по капсюлю. Происходит выстрел, как и при одиночной стрельбе.

После выстрела затвор под действием пороховых газов отходит назад, возвратно-боевая пружина сжимается; стреляная гильза, встречая на своём пути отражатель, выбрасывается через окно ствольной коробки.

Затвор отходит назад до тех пор, пока не ударится в амортизатор, после чего под действием возвратно-боевой пружины пойдёт вперед, захватит из приёмника магазина очередной патрон, дошлёт его в патронник и разобьёт бойком капсюль — происходит выстрел. Таким образом, стрельба будет продолжаться до тех пор, пока не будут израсходованы все патроны в магазине или пока не будет освобождён спусковой крючок.

В первом случае затвор останется в переднем положении, а во втором — шептало спускового рычага задержит его на боевом взводе.

18.В каких бы условиях боец ни находился, он обязан содержать выданный ему на руки автомат в отличном состоянии и чистоте, обращаться с ним бережно, ежедневно осматривать его, убеждаясь в полной его исправности и боевой готовности.

19.При казарменном и лагерном расположении автомат хранить в пирамиде; затвор должен находиться в переднем положении на предохранителе, переводчик — в положении для одиночной стрельбы. Принадлежность хранится в ложе.

В этой же пирамиде при каждом автомате хранятся магазины в специальных сумках (рис. 30).

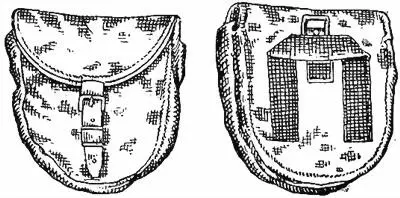

Рис. 30.Сумка для носки магазина

20.Автоматы, находящиеся на хранении в складах, обильно смазывать смесью, состоящей из двух частей ружейной смазки и одной части пушечного сала.

21.Перед выходом на занятия и на службу осмотреть автомат в собранном виде и обтереть наружные металлические части от смазки; перед стрельбой протереть канал ствола.

22.В караульном помещении автоматы хранить в пирамидах; затвор — в переднем положении на предохранителе; переводчик — в положении для одиночного огня, магазин присоединен к автомату.

23.На походе следить за тем, чтобы ремень был хорошо подогнан и чтобы автомат не мог ударяться о твёрдые предметы снаряжения.

24.В полевых условиях оберегать автомат от попадания грязи, пыли, песка и снега.

25.Для предупреждения случаев разрыва или раздутия канала ствола при стрельбе никогда ничем не затыкать канал ствола.

26. Обучение знанию материальной части, заряжанию и разряжанию производить только на учебных автоматах с учебными или проверочными патронами.

27. Если противник применит капельно-жидкие ОВ, то, укрывая себя от них накидкой или шинелью, прикрывать также и автомат.

28. Разборка автомата производится для чистки, смазки, замены и исправления частей его. Излишне частая разборка и сборка автомата вредна, так как при этом ускоряется изнашивание частей. При разборке и сборке автомата соблюдать следующие правила.

Разборку и сборку автомата производить на столе или на скамейке, а в полевой обстановке — на какой-нибудь подстилке (шинель, палатка и т. п.).

Не применять излишних усилий при сборке и разборке.
