Оси, шпильки и штифты выбивать при помощи выколотки, а забивать их рукояткой отвертки, предварительно убедившись в точном совпадении отверстий. При отвинчивании винтов отвертку держать всей кистью в обхват, а лезвие вставлять в прорезь винта отвесно. Отвинчивать винты, не отнимая отвёртки, пока винт не получит свободного хода, после чего его отвинчивать рукой. При завинчивании винтов поступать наоборот: сначала завёртывать винт рукой, а затем довёртывать его отвёрткой.

Разборка автомата бывает неполная или полная.

Степень разборки (полной или неполной) определяет командир.

29. Порядок неполной разборки автомата.

1. Отделить магазин.Удерживая автомат левой рукой впереди спусковой скобы, большим пальцем этой руки опустить хвост защелки магазина вниз и подать её вперёд; правой рукой вынуть магазин из окна затворной коробки.

2. Открыть затворнуюкоробку (рис. 31). Большим пальцем правой руки подать защёлку ствольной коробки вперёд, а левой рукой нажать на переднюю часть кожуха (рис. 32) и, как бы ломая, опустить кожух вниз.

3. Отделить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором.Удерживая автомат левой рукой впереди спусковой скобы, правой рукой за рукоятку отвести затвор назад и, поднимая переднюю часть затвора вверх, отвести его вправо, после чего вынуть затвор вместе с возвратно-боевой пружиной, направляющим стержнем и амортизатором из затворной коробки (рис. 33).

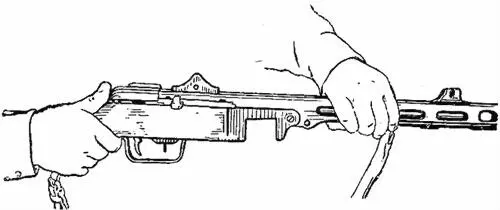

Рис. 31.Как открыть затворную коробку

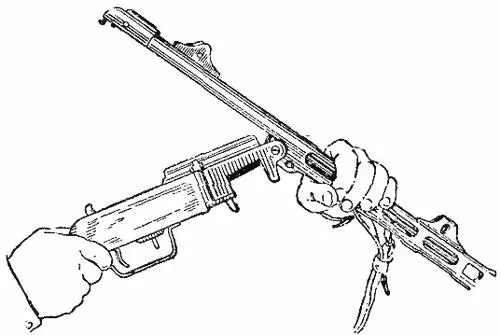

Рис. 32.Как открыть затворную коробку

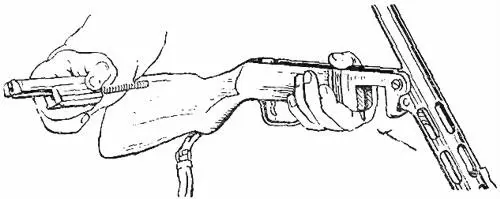

Рис. 33. Как вынуть затвор

4. Отделить возвратно-боевую пружинус направляющим стержнем и амортизатором от затвора.

5. Отделить амортизаторот возвратно-боевой пружины и направляющего стержня.

На этом неполная разборка автомата заканчивается.

30. Сборка автомата после неполной разборки:

1. Надеть амортизатор на стерженьс возвратно-боевой пружиной, выпуклой стороной к ограничителю (рис. 34).

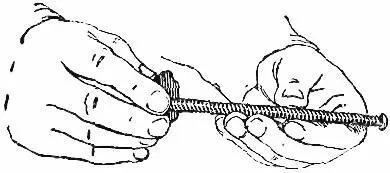

Рис. 34.Как надеть амортизатор на стержень

2. Вставить возвратно-боевую пружинув канал затвора (рис. 35).

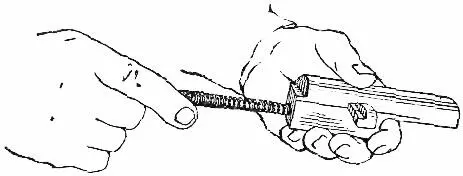

Рис. 35.Как вставить стержень с возвратно-боевой пружиной в канал затвора

3. Вставить затворс возвратно-боевой пружиной, направляющим стержнем и амортизатором в затворную коробку (рис. 36) так, чтобы задний конец направляющего стержня вошёл в гнездо затворной коробки; оставив затвор в крайнем переднем положении, отвести амортизатор назад доотказа.

4. Закрыть затворную коробку.Опустить задний конец ствольной коробки вниз до соприкосновения с затворной коробкой, большим пальцем правой руки подать защёлку вперёд и сцепить ствольную коробку с затворной.

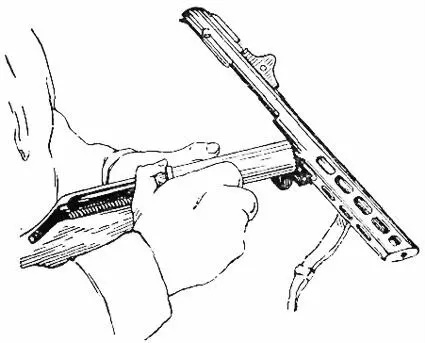

Рис. 36.Как вставить затвор со стержнем и амортизатором в затворную коробку

5. Присоединить магазин.Удерживая автомат левой рукой впереди спусковой скобы, правой рукой вставить приёмник магазина в окно затворной коробки так, чтобы выступ магазина вошёл в паз затворной коробки, а защёлка заскочила в вырез на выступе.

31. Порядок полной разборки автомата. Полная разборка и сборка производятся только под наблюдением командира.

1. Произвести неполную разборкуавтомата.

2. Отстегнуть ременьот антапки ствольной коробки.

3. Отделить ствольную коробку со стволом.Положить автомат на специальную подставку или на край стола правой стороной вверх, выколоткой выбить разрезную чеку соединительной оси (рис. 37), затем повернуть автомат левой стороной вверх, той же выколоткой выбить соединительную ось ствольной коробки. Удерживая автомат правой рукой за шейку приклада (рис. 38), а левой рукой за кожух, подавая кожух вперёд, отделить ствольную коробку от затворной.
