Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

Пружина магазина(рис. 25) служит для вращения барабана и подачи патронов. На обоих концах пружины имеются вырезы для сцепления с зацепами оси и стенки барабана.

Подаватель(рис. 26) состоит из рычага и толкателя. На рычаге имеется отверстие для соединения подавателя с ушками барабана при помощи винта.

Защёлка(см. рис. 26) с четырьмя зубцами служит стопором барабана; она поднимается к нему пружиной и завинчивается гайкой.

Кроме дискового магазина, имеется на вооружении коробчатый магазин(рис. 27). Коробчатый магазин состоит из корпуса, приемника, подавателя, пружины подавателя, крышки.

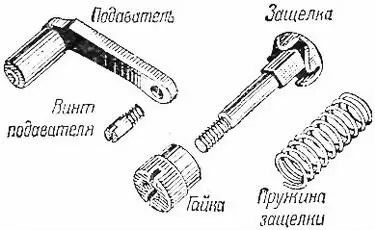

Рис. 26.Подаватель и защелка

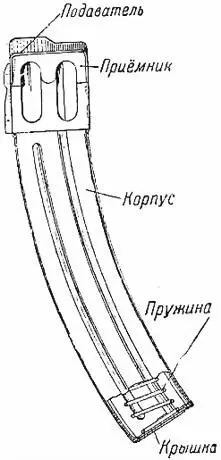

Рис. 27.Коробчатый магазин

На задней стенке корпуса имеется выступ с вырезом для сцепления с защёлкой магазина при заряжании автомата.

12. На каждый автомат полагается следующая принадлежность (рис. 28):

шомпол,который состоит из ручки и двух звеньев с протиркой;

отвертка,которая состоит яз рукоятки, лезвия и оси лезвия;

выколотка— для выколачивания осей и шпилек при разборке и сборке автомата;

ерш— для смазки канала ствола;

ключ— для ввинчивания и взвинчивания мушки;

масленка; в отделение ее с буквой «Щ» наливается щёлочный состав, в отделение с буквой «Н» — ружейная смазка.

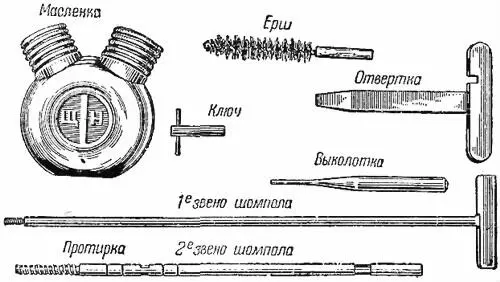

Рис. 28.Принадлежность

13.Для стрельбы из автомата применяется пистолетный патрон 7,62-мм калибра (рис. 29), который состоит из пули, гильзы, порохового заряда и капсюля.

Гильзаимеет дульцедля соединения с пулей (пуля укрепляется в гильзе кернением), скат(переходная часть от дульца к корпусу) и корпусдля помещения порохового заряда.

В дне гильзыимеется: гнездо для помещения капсюля; наковальня, на которой разбивается и воспламеняется капсюльный состав; два затравочных отверстиядля передачи пламени от капсюля к заряду. Снаружи у дна гильзы имеется кольцевая проточкадля захвата гильзы зацепом выбрасывателя.

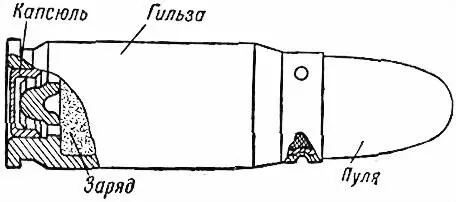

Рис. 29.Боевой патрон

Пороховой зарядсостоит из бездымного пороха.

Капсюльслужит для воспламенения порохового заряда; он состоит из колпачка, в котором помещается капсюльный состав, прикрытый оловянным кружком.

Проверочный патронслужит для проверки работы механизмов автомата и обучения заряжанию. Он представляет собой охолощенный боевой патрон, в котором пороховой заряд заменён песком и опилками, а капсюль разбит.

В отличие от боевого патрона наружная поверхность гильзы проверочного патрона окрашена в чёрный цвет.

14. Положение частей и механизмов автоматадо заряжания.Затвор под действием возвратно-боевой пружины находится в крайнем переднем положении, его передняя плоскость упирается в задний срез ствола.

Выбрасыватель своей пружиной отжат вниз.

Головка отражателя находится в задней части продольного паза затвора.

Предохранитель сдвинут влево и находится в переднем вырезе ствольной коробки.

Возвратно-боевая пружина находится в наименьшем поджатии; задний конец её упирается в Ограничитель направляющего стержня, который помещается в гнезде затворной коробки, а передний конец — в направляющую шайбу стержня, помещенную в канале затвора.

Переводчик поставлен на одиночный огонь, хвост его отведен доотказа назад, задний захват упирается в обрез основания переводчика.

Хвост спускового крючка отведен вперёд, з головка его поднята вверх.

Гнеток спускового крючка несколько отведён вниз и своей закруглённой частью упирается в верхний скос заднего плеча разобщителя; переднее плечо разобщителя опущено нижней плоскостью затвора вниз. Шептало спускового рычага поднято вверх и находится внутри затворной коробки сзади затвора, а его выступ находится ниже гнетка спускового крючка.
