Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

Рис. 5.Защёлка ствольной коробки

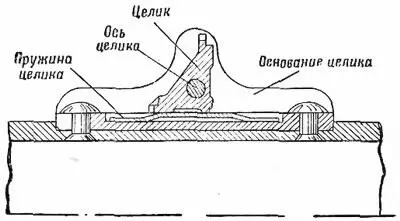

Рис. 6.Прицел с вращающимся целиком

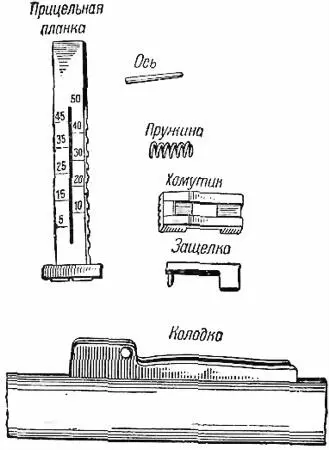

Рис. 7. Секторный прицел

Автоматы более раннего изготовления снабжены секторным прицелом(рис. 7), состоящим из колодки, прицельной планки с пружиной, оси и хомутика с защелкой и пружиной.

Колодка прицеласлужит основанием прицела. она имеет секторы для установки высот прицела.

Прицельная планкасоединены с ушками прицельной колодки при помощи оси. На наружной стороне прицельной пленки нанесены деления в десятках метров (от 50 до 500, через каждые 50 м).

Хомутикнадет на прицельную планку. В нём помещается защёлка с пружиной, при помощи которой хомутик удерживается на зубцах планки в установленном положении.

7. Затворная коробка(рис. 8) служит для соединения основных частей автомата и движения в ней затвора. Она имеет: а) проушиныдля соединения со ствольной коробкой; б) окнодля магазина; в) вертикальный паздля защёлки магазина; г) обоймудля соединения с передней частью лотки и спусковой коробкой; д) внизу два окна:переднее — для разобщителя, заднее — для шептала спускового рычага; овальное отверстие — для заднего выступа спусковой скобы; е) в задней стенке гнездо,куда входит конец направляющего стержня; ж) в задней части хвост,который имеет окно для прохода зацепа защёлки ствольной коробки; отверстиедля прохода хвостового винта; з) внутри отражатель,который служит для отражения гильзы; и) внизу защёлку магазина с пружиной.

Защелка магазина с пружинойслужит для крепления магазина в окне затворной коробки.

Она имеет верхний скосдля удержания магазина, гнездо дляпружины, отверстиедля оси и хвостдля отвода защёлки пальцем при отделении магазина.

8. Затвор(рис. 9) служит для извлечения патрона из приёмника магазина, досылания его в патронник, закрывания канала ствола при выстреле, производства выстрела и извлечения стреляной гильзы. Он состоит из остова затвора, бойка, выбрасывателя с пружиной и рукоятки с предохранителем.

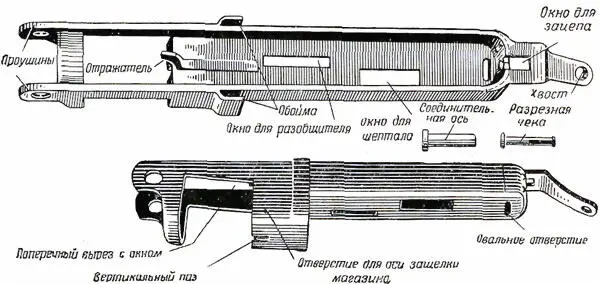

Рис. 8.Затворная коробка

Рис. 9.Затвор

Остов затвораимеет: а) на передней части чашечкудля помещения донной части патрона; б) отверстиедля бойка; в) пазыдля выбрасывателя и его пружины; г) внизу выемкудля прохода затвора при вставленном магазине; в выемке сделаны рёбра, образующие паз для прохода отражателя при движении затвора; передняя часть рёбер является досылателем патронов; д) в средней части снизу паз, задняя стенка которого служит боевым взводом; е) по бокам выемкидля сбора излишней смазки; ж) в задней части поперечный срездля того, чтобы не было ударов затвора о шпильку защёлки ствольной коробки при отходе затвора в заднее положение; з) с правой стороны рукояткус предохранителем; и) в утолщённой части каналдля направляющего стержня с возвратно-боевой пружиной.

Рукояткаслужит для отвода затвора назад при заряжании автомата и для постановки его на предохранитель. Она имеет сверху паз, в котором двигается предохранитель.

Боёксоединён с затвором при помощи штифта; он служит для разбивания капсюля.

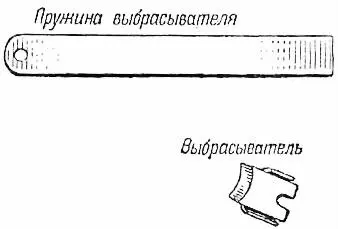

Выбрасыватель(рис. 10) служит для извлечения стреляных гильз из патронника и удержания их в чашечке затвора. Он имеет: зацепдля захвата гильзы; вертикальные выступыдля соединения с затвором; площадку, на которую действует пружина; выступыдля предотвращения выскакивания пружины; верхний вырездля прохода выколотки при отделении пружины.

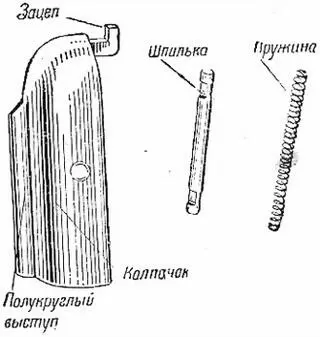

Рис. 10.Выбрасыватель и его пружина
