Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

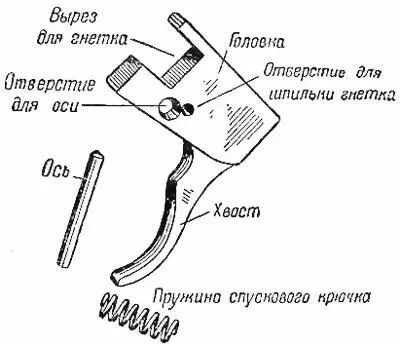

Рис. 17.Спусковой крючок

Гнеток спускового крючка(рис. 18) служит для вывода шептала спускового рычага из-под боевого взвода затвора и вместе с разобщителем обеспечивает ведение одиночной стрельбы. Он имеет: слева прямоугольную частьдля действия на выступ спускового рычага, справа — закруглённую часть, на которую действует разобщитель при одиночной стрельбе; внизу вырез для шпильки, которая ограничивает выход гнетка из головки спускового крючка скорого крючка; внутри гнездодля пружины.

Рис. 18.Гнеток спускового крючка

Пружинаудерживает гнеток в переднем положении.

Разобщитель(рис. 19) служит для расцепления гнетка спускового крючка со спусковым рычагом при одиночной стрельбе. Он имеет: переднее и заднее плечи; на переднее действует нижняя плоскость затвора при движении его вперёд; заднее имеет два скоса — верхний и нижний, верхний скос отводит гнеток назад, нижний скос удерживает гнеток в заднем положении до прекращения нажатия на хвост спускового крючка; отверстиедля оси.

Основание разобщителя(рис. 20) служит для соединения разобщителя с переводчиком и для направления движения разобщителя. Оно имеет: а) продольный вырез,в котором помещается разобщитель; б) отверстие для оси;в) выступдля направления перемещения основания разобщителя в спусковой коробке; г) отверстие с выступомдля прохода гнетка и упора нижнего конца пружины гнетка.

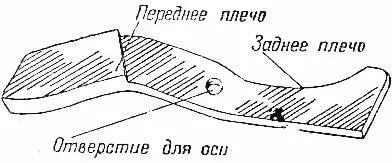

Рис. 19.Разобщитель

Рис. 20.Основание разобщителя

10. Ложа(рис. 21) служит для соединения частей и для удобства действия автоматом.

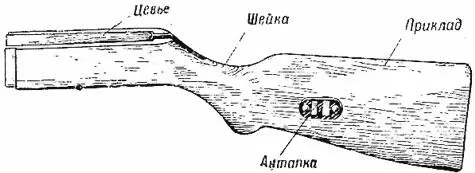

Рис. 21.Ложа

Цевьеимеет продольный вырез,в котором помещается сверху затворная коробка, снизу спусковая коробка; впереди срезы,которые входят под закраины обоймы затворной коробки; отверстиедля хвостового винта.

Прикладложи имеет вырез для антапки и металлический затылок с крышкой, которая закрывает пустотелую часть приклада, где укладывается принадлежность для чистки.

11. Дисковый магазин(рис. 22) служит для помещения в нём 71 патрона. Он состоит из корпуса, крышки, улитки, барабана, пружины, подавателя с винтом, защёлки с гайкой и пружиной.

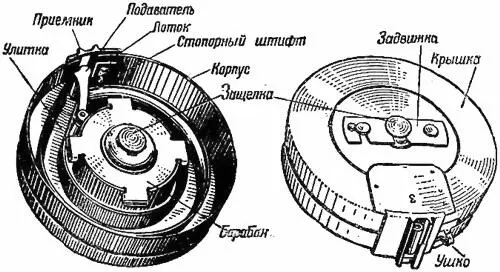

Рис. 22.Дисковый магазин

Корпусимеет ось, лоток, приёмникс загибами для направления патрона в патронник, выступс вырезом для сцепления с защёлкой магазина при заряжании автомата и ушкодля прикрепления к поясу стрелка.

Крышкаслужит для закрывания корпуса. Она имеет задвижку, шипы задвижкии отверстиедля прохода головки защёлки.

Улитка(рис. 23) служит для помещения патронов и направления их в приёмник корпуса.

К основанию улитки прикреплена спираль, образующая два ручья — внутренний и наружный, в которых помещаются патроны.

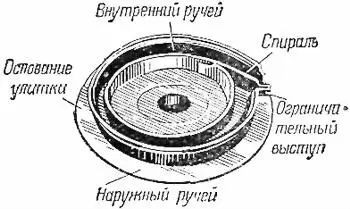

Рис. 23.Улитка

Барабан(рис. 24) служит для помещения пружины и заводки её. Сверху барабан закрывается крышкой. Крышка имеет четыре захватадля упора пальцами руки при вращении барабана; крестообразное отверстиедля прохода оси магазина с четырьмя вырезами,куда входят зубцы защёлки; на стенке ушкидля подавателя.

Рис. 24.Барабан

Рис. 25.Пружина магазина
