Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

Пружина выбрасывателяслужит для удержания выбрасывателя. На заднем конце она имеет отверстие для входа конца выколотки при разборке.

Направляющий стерженьпредохраняет возвратно-боевую пружину от изгиба во время работы. На заднем конце его неподвижно закреплен ограничитель, а на передний конец надета направляющая шайба, которая служит упором для переднего конца возвратно-боевой пружины. Передний конец стержня расклепан для удержания направляющей шайбы.

Рис. 11.Возвратно-боевая пружина

Возвратно-боевая пружина(рис. 11) служит для возвращения затвора в крайнее переднее положение. Она надевается на направляющий стержень.

Амортизатор затвора(рис. 12) принимает на себя удары затвора при отходе его в крайнее заднее положение, этим самым предохраняет затвор и затворную коробку. Он имеет отверстиедля прохода направляющего стержня с возвратно-боевой пружиной и вырездля шпильки защелки ствольной коробки.

9. Спусковой механизм(рис. 13) служит для ведения одиночного и автоматического огня. Он состоит из спусковой коробки, переводчика, гнетка переводчика, спускового рычага с пружиной, спускового крючка с пружиной, гнетка спускового крючка с пружиной, разобщителя и основания разобщителя.

Рис. 12.Амортизатор затвора

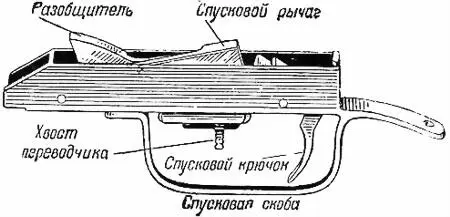

Рис. 13.Спусковая коробка со спусковым механизмом

Спусковая коробка(см. рис. 13) служит для помещения в ней спускового механизма. Она имеет: а) передние выступыдля соединения с затворной коробкой; б) отверстиядля осей спускового крючка и спускового рычага; в) в задней части наверху выступдля соединения с затворной коробкой; г) внизу хвостс отверстием для хвостового винта, которым спусковая коробка соединяется с ложей; д) скобудля предохранения спускового крючка и переводчика от случайных ударов; е) основаниепереводчика для направления движения и удержания переводчика в приданном ему положении; ж) на дне два окнадля хвоста спускового крючка и для гнетка переводчика; два гнезда:одно для пружины спускового крючка, другое для пружины спускового рычага.

В передней части дна коробки выбит номер автомата.

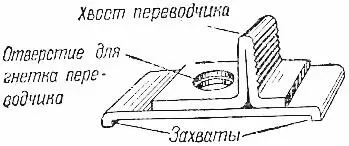

Рис. 14.Переводчик

Рис. 15.Гнеток переводчика

Переводчик(рис. 14) служит для установки разобщителя для одиночного или автоматического огня. Он имеет хвостс насечкой для передвижения переводчика пальцами руки, отверстие с буртикомдля гнетка со шпилькой, передний и задний захваты. Для стрельбы автоматическим огнём переводчик сдвигается вперёд доотказа, для стрельбы одиночным огнем — назад доотказа.

Гнеток переводчика(рис. 16) служит для удержания переводчика в приданном для стрельбы положении. Он имеет кольцевой выступдля упора пружины, отверстиедля шпильки и пружину, которая удерживает гнеток в верхнем положении.

Спусковой рычаг(рис. 16) служит для удержания затвора на боевом взводе. Он имеет: а) на переднем конце отверстиедля оси рычага; б) на заднем конце сверху шептало,снизу выступдля сцепления с гнетком спускового крючка; в) гнездодля пружины.

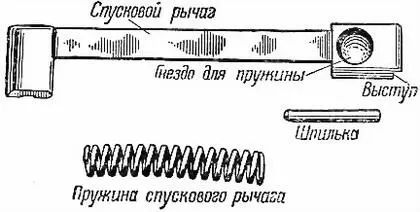

Рис. 16.Спусковой рычаг

Пружина спускового рычагаслужит для удержания шептала в верхнем положении.

Спусковой крючок(рис. 17) служит для отвода заднего конца спускового рычага вниз с помощью гнетка. Он состоит из головкии хвоста. На передней части головки сделан вырез с гнездом для гнетка и его пружины; по бокам два отверстия: малое — для шпильки гнетка, большое — для оси.
