Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

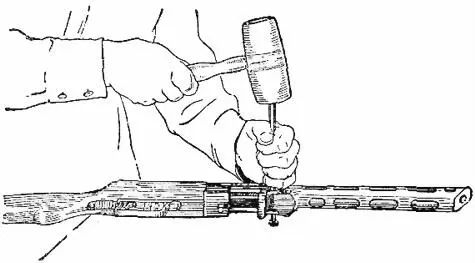

Рис. 37.Как выбить разрезную чеку

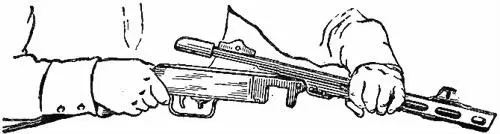

Рис. 38.Как отделить ствольную коробку от затворной

4. Отделить ствол от ствольной коробки.Обхватить ствольную коробку левой рукой впереди окна для выбрасывания гильз, правой рукой вставить выколотку в отверстие компенсатора до упора в обрез ствола и ударить выколоткой о подставку или о стол (рис. 39); как только утолщённая часть ствола выйдет из вкладыша, пальцами правой руки за кольцевой выступ вынуть ствол вверх из ствольной коробки (рис. 40).

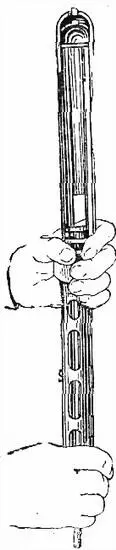

Рис. 39.Как вставить выколотку

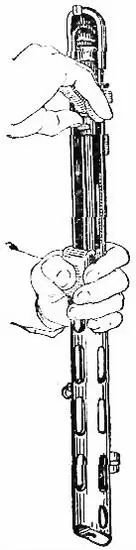

Рис. 40.Как вынуть ствол

5. Отделить затворную и спусковую коробки от ложи.Положить ложу на стол или подставку и, удерживая её за шейку приклада, отвёрткой отвинтить хвостовой винт (рис, 41) и вынуть его из отверстия ложи; отделить спусковую коробку, отводя её заднюю часть вниз и назад (рис. 42); затем отделить затворную коробку, отводя её переднюю часть вниз и вперёд (рис. 43).

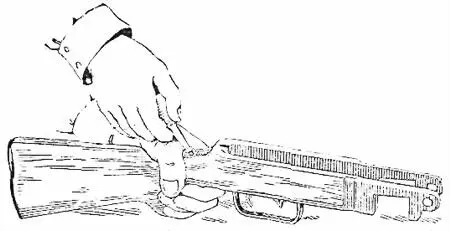

Рис. 41.Как отвинтить хвостовой винт

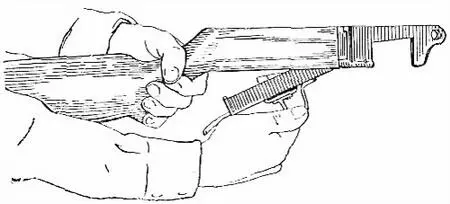

Рис. 42.Как отделить спусковую коробку от ложи

Разобрать спусковой механизм:

1. Поставить переводчик на одиночный огонь, отведя его в заднее положение (рис. 44).

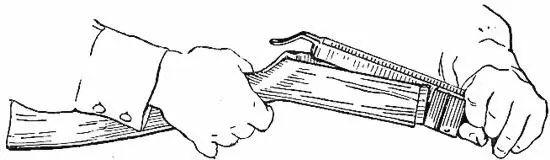

Рис. 43.Как отделить затворную коробку от ложи

2. Положить спусковую коробку одним концом на стол, а другим на подставку, выколоткой выбить ось спускового крючка и отделить спусковой крючок с пружиной (рис. 45) от спусковой коробки.

Рис. 44.Как установить переводчик на одиночный огонь

Рис. 45.Как вынуть спусковой крючок

3. Удерживая спусковую коробку в том же положении, выбить ось спускового рычага и, приподняв рычаг за шептало, вывести его передний край из-под разобщителя (рис. 46), отделить пружину от спускового рычага.

Рис. 46.Как вынуть спусковой рычаг

4. Удерживая левой рукой в обхват спусковую коробку (закругленным концом шпильки гнетка переводчика вверх) и придерживая переводчик, выколоткой нажать на головку гнетка переводчика так, чтобы шпилька выскочила из отверстия гнетка, затем отделить переводчик и разобщитель с его основанием и гнетком от спусковой коробки (рис. 47).

Рис. 47.Как отделить разобщитель с основанием и гнетком от спусковой коробки

5. Отделить гнеток переводчика с пружиной от основания разобщителя (рис. 48).

Рис. 48.Как отделить гнеток переводчика от основания разобщителя

6. Отделить пружину от гнетка переводчика.

7. Отделить разобщитель от основания, предварительно выколоткой выбив его ось.

8. Отделить гнеток с пружиной от спускового крючка, для чего выколоткой выбить шпильку гнетка.

32. Сборка автомата после полной разборки.

Собрать спусковой механизм:

1. Присоединить гнеток спускового крючка; вложить пружину в гнездо гнетка; вложить гнеток с пружиной в гнездо спускового крючка до совпадения выреза гнетка с отверстием спускового крючка и вставить шпильку гнетка.

2. Поставить разобщитель в вырез основания задним плечом к отверстию гнетка переводчика (рис. 49) и закрепить его осью.
