Министерство вооруженных сил Союза ССР - Наставление по стрелковому делу автомат (пистолет-пулемет) обр. 1941 г. конструкции Шпагина Г. С.

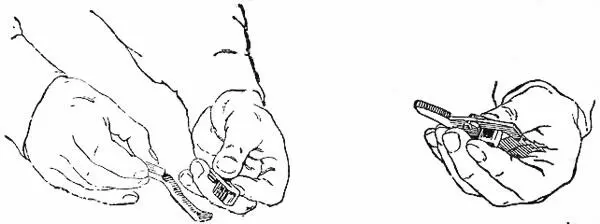

Рис. 49.Как соединить разобщитесь с основанием

3. Надеть пружину на гнеток переводчика и вставить гнеток в отверстие основания разобщителя.

4. Удерживая левой рукой спусковую коробку, поставить переводчик на его основание, вставить в коробку разобщитель с основанием и гнетком, нажать на головку гнетка выколоткой, вставить шпильку гнетка в его отверстие и поставить переводчик на одиночный огонь.

5. Вставить пружину спускового рычага в его гнездо: завести направляющий выступспускового рычага под переднее плечо разобщителя, вставить ось спускового рычага и поставить его пружину в гнездо дна спусковой коробки.

6. Присоединить спусковой крючок с гнетком: вставить пружину в гнездо спускового крючка, пропустить хвост спускового крючка через окно дна спусковой коробки и, нажимая на его головку, вставить ось спускового крючка.

Соединить спусковую и затворную коробки с ложей:

1. Поставить затворную коробку в верхнюю часть выреза ложи.

2. Завести передние выступы спусковой коробки за закраины обоймы затворной коробки и вставить спусковую коробку в нижнюю часть продольного выреза ложи так, чтобы отверстие для хвостового винта совпало с отверстием в шейке ложи.

3. Вставить и завинтить хвостовой винт.

Вставить ствол в ствольную коробку:

Удерживая ствольную коробку левой рукой за переднюю часть кожуха мушкой вниз, правой рукой вставить ствол в ствольную коробку и, направляя его переднюю часть в отверстие переднего вкладыша, большим и средним пальцами левой руки (рис. 50) поставить ствол так, чтобы риска на торце кольцевого выступа совпала с риской на торце заднего вкладыша.

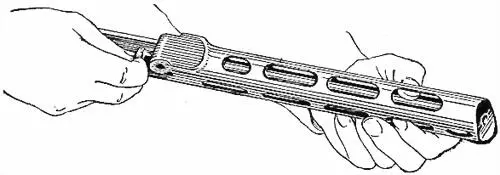

Рис. 50. Как вставить ствол

Соединить ствольную коробку с затворной:

Вставить ствольную коробку в проушины затворной коробки и, удерживая их в левой руке, вставить соединительную ось с правой стороны (рис. 51) и забить её деревянным молотком, затем забить разрезную чеку с левой стороны.

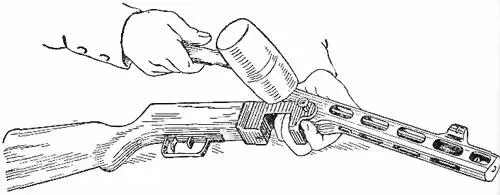

Рис. 51.Как вставить соединительную ось

Дальнейшая сборка описана после неполной разборки.

33. Периодический осмотр оружия производится офицерским и сержантским составом в сроки, установленные Уставом внутренней службы; степень разборки оружия определяет осматривающий.

34. Одновременно с осмотром автомата производится осмотр положенной к нему принадлежности.

35. Автоматчик должен осматривать автомат ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Принадлежность автоматчик должен осмотреть перед чисткой автомата.

36. О всякой неисправности, замеченной при осмотре автомата и принадлежности, автоматчик обязан немедленно доложить своему командиру.

Неисправности автомата, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.

37. При ежедневном осмотре автомата проверить:

1. Нет ли на металлических частях налёта ржавчины, загрязнения, глубоких царапин и забоин, чисты ли канал ствола, компенсатор и чашечка затвора.

2. Нет ли трещин, отколов и побитостей ложи, особенно на её цевье и шейке приклада.

3. Исправно ли действует затвор, удерживается ли он на предохранителе в переднем и заднем положениях.

4. Исправно ли действует переводчик; исправны ли мушка и прицел; совпадает ли риска полозка мушки с риской её основания.

5. Исправно ли действуют защёлки магазина и ствольной коробки.

6. Прочно ли держится антапка и правильно ли крепится плечевой ремень.

38.Осмотр автомата производить в следующем порядке:

1. Проверить действие механизмов при установке переводчика на одиночный огонь:

а) Прочно ли защёлка удерживает магазин. Наполнить магазин проверочными патронами, вставить его в окно затворной коробки и, не нажимая на защёлку магазина, слегка потянуть магазин вниз.
