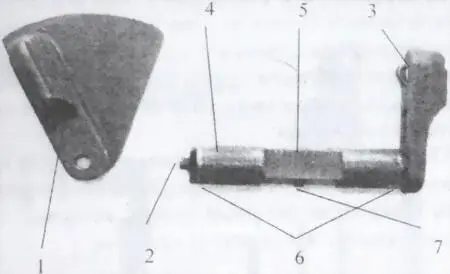

Рис. 20. Предохранитель:

1 — флажок предохранителя; 2 — фиксатор флажка предохранителя; 3 — фиксатор для удержания предохранителя; 4 — ось; 5 — выем; 6 — ребро; 7 — выступ.

Ствол (Рис. 21) служит для направления полета пули.

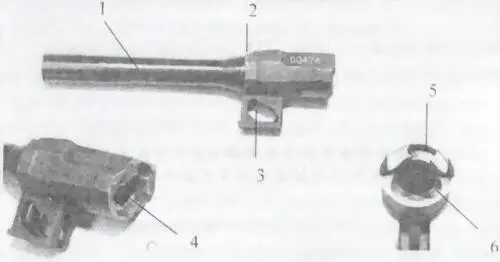

Рис. 21. Ствол:

1 — ствол; 2 — большой выступ для запирания ствола за окно для выброса гильз в затворе; 3 — муфта; 4 — патронник; 5 — окно для выбрасывателя; 6 — два направляющих скоса для патронов, досылаемых из магазина

Он размещается в кожухе затвора и соединяется с рамкой при помощи замыкателя. Внутри ствол имеет канал с шестью нарезами, вьющимися слева вверх направо, нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр ствола. С казенной части канал ствола гладкий и большего диаметра, он служит для помещения патрона и называется патронником, оканчивается двумя направляющими скосами для патронов, досылаемых из магазина, и окном для выбрасывателя.

Ствол из нержавеющей стали имеет один большой выступ в казенной части для запирания ствола за окно для выброса гильз в затворе (выброс осуществляется посредством его перекоса в вертикальной плоскости).

Снижение казенной части ствола для расщепления с затвором осуществляется при помощи кулачкового паза на муфте под стволом, взаимодействующего с осью замыкателя.

Шток (Рис. 22) возвратной пружины служит для направления дульной части ствола при движении затвора. Он имеет фигурную головку с вырезом под ось замыкателя, опорный поясок, который упирается в муфту ствола. На шток надевается возвратная пружина.

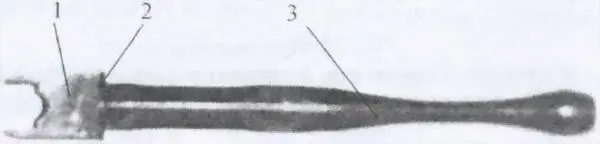

Рис. 22. Шток:

1 — фигурная головка с вырезом под ось замыкателя; 2 — опорный поясок; 3 — шток

Возвратная пружина (Рис. 23), витая цилиндрическая, располагается под стволом на штоке, она служит для возвращения затвора в переднее положение.

Рис. 23. Возвратная пружина

Ударно-спусковой механизм пистолета (Рис. 24) двойного действия, с открыто расположенным курком, позволяет вести стрельбу только одиночными выстрелами, как самовзводом, так и с предварительным взведением курка. Ударно-спусковой механизм состоит из курка; шептала с пружиной; спускового крючка; тяги спуска; боевой пружины; толкателя. Спусковой крючок и тяга спуска имеют пружину спуска и соединены между собой осью тяги. Спусковой крючок и тяга спуска вставляется в рамку и фиксируется осью спускового крючка. Курок и шептало с пружиной соединяются с рамкой при помощи штифтов.

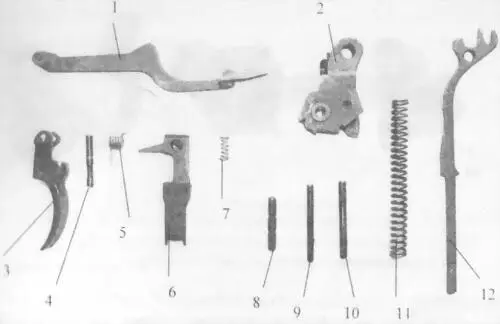

Рис. 24. Части ударно-спускового механизма:

1 — тяга спуска; 2 — курок; 3 — спусковой крючок; 4 — ось тяги; 5 — пружина спуска; 6 — шептало; 7 — пружина шептала; 8 — ось спускового крючка; 9 — штифт шептала; 10 —штифт курка; 11 — боевая пружина; 12 — толкатель.

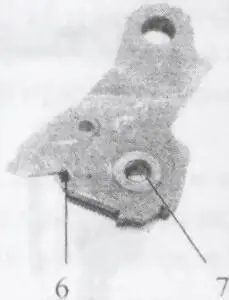

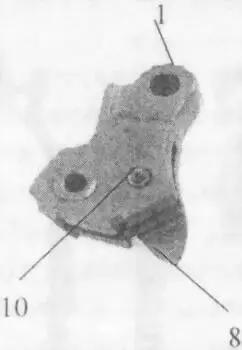

Курок (Рис. 25) служит для нанесения удара по ударнику, имеет головку с насечкой для взведения курка рукой; на передней плоскости — вырез для выступа предохранителя, который обеспечивает свободный ход курка при спуске его с боевого взвода; в основании курка — два уступа: нижний — боевой взвод; верхний — предохранительный взвод; между боевым и предохранительным уступом — выточку для предохранителя; справа — зуб самовзвода для взведения курка зубом самовзвода тяги спуска; в нижней части курка — площадку для направления хода тяги спуска при стрельбе самовзводом; отверстие для соединения с рамкой штифтом курка. Внутри курок имеет паз для помещения толкателя и штифт для малой проушины толкателя. Курок помещается в задней верхней части рамки.

С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды при извлечении оружия из кобуры.

А — левая сторона

Б — правая сторона
