Сергей Архипов: 9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним

3) на затворе заводской номер пистолета (Рис. 8);

4) на стволе заводской номер пистолета (Рис. 9);

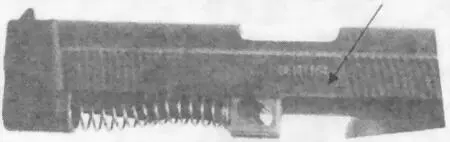

Рис. 8. Номер на затворе

Рис. 9. Номер на стволе

5) на магазине четырехзначный порядковый номер пистолета, номер магазина «1» или «2» (Рис. 10);

6) на рукоятке товарный знак предприятия-изготовителя (Рис. 11).

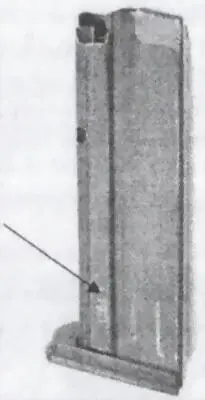

Рис. 10. Номер на магазине

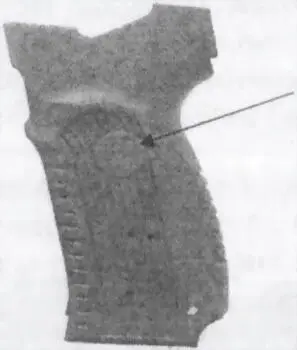

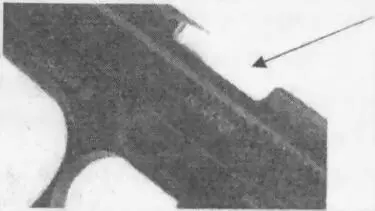

Рис. 11. Товарный знак предприятия-изготовителя

Кожух-затвор (Рис. 12) штампованный выполнен из углеродистой стали, служит для досылания патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Снаружи затвор имеет прицельные приспособления, состоящие из целика и мушки, мушка выполнена цельно с затвором, целик установлен в пазу типа «Ласточкин хвост»; окно для удаления стреляных гильз; насечки для удобства отведения затвора рукой; паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; вырез для курка; прилив-трубка для возвратной пружины.

Пистолет Ярыгина 6ПЗ5

МР 446 «Викинг»

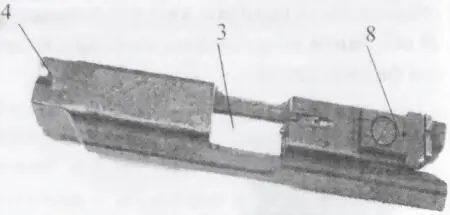

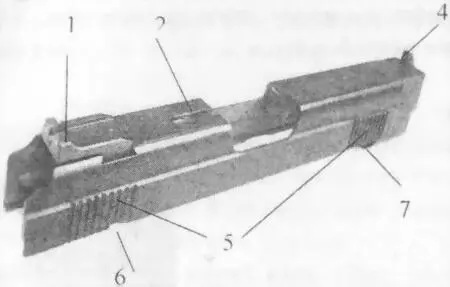

Рис. 12. Кожух-затвор:

1 — целик; 2 — паз для выбрасывателя; 3 — окно для удаления гильзы; 4 — мушка; 5 — насечки; 6 — вырез для предохранителя; 7 — прилив-трубка для возвратной пружины; 8 — регулируемый целик.

Внутри затвор (Рис. 13) имеет: канал для помещения ствола, штока и возвратной пружины; чашечку затвора, в дно которой упирается гильза патрона; канал под ударник; гребень; досылатель для досылания патрона из магазина в патронник; направляющие пазы для планки; продольные пазы для направления движения затвора по выступам рамки.

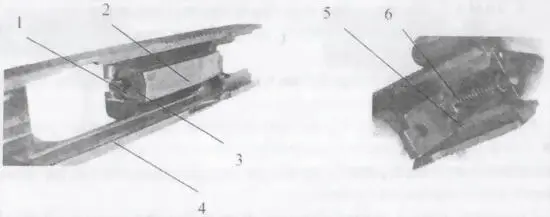

Рис. 13. Затвор:

1 — чашечка затвора; 2 — гребень; 3 — досылатель; 4 — продольные пазы для направления движения затвора по выступам рамки; 5 — направляющие пазы для планки; 6 — канал под ударник.

Для обеспечения удобного прицеливания в сумерках имеется возможность установки капсул с люминофором на мушке и целике (Рис. 14). В обычном исполнении вместо капсул используются вставки из пластмассы белого цвета.

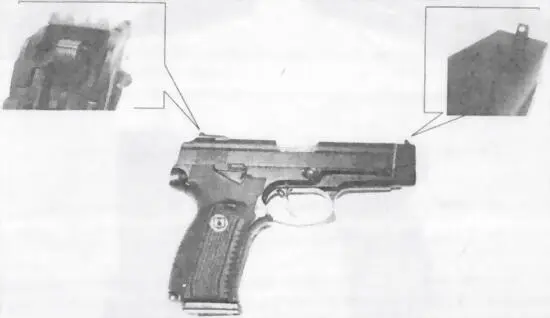

Рис. 14. Прицельные приспособления пистолета с капсулами люминофора на целике и мушке

Ударник (Рис. 15) служит для разбивания капсюля. Он помещается в канале затвора и закрепляется с помощью планки. Ударник имеет на передней части боек, упор для пружины и сзади головку.

Для исключения возможности инерционного накола капсюля-воспламенителя, досылаемого в ствол патрона, на ударник надевается пружина.

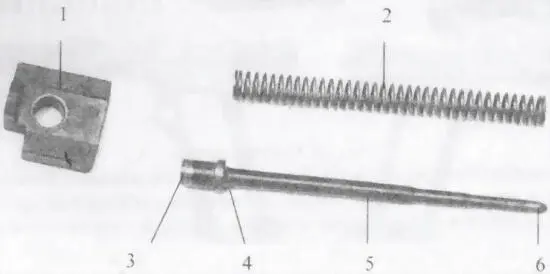

Рис. 15. Ударник:

1 — планка, 2 — пружина, 3 — головка, 4 — упор для пружины, 5 — ударник, 6 — боек.

Выбрасыватель (Рис. 16) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. Зацеп выбрасывателя имеет скос (Рис. 16А), и вместе с жестким отражателем гильзы, смонтированным на рамке ближе к левой стороне, обеспечивает отражение гильзы вверх и вправо. При заряжании пистолета передний конец выбрасывателя выступает за верхнюю плоскость затвора, выполняя роль указателя наличия патрона в патроннике как визуально, так и на ощупь (Рис. 16Б).
