Сергей Архипов: 9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним

Гильза при встрече с отражателем выбрасывается наружу через окно затвора (Рис. 3).

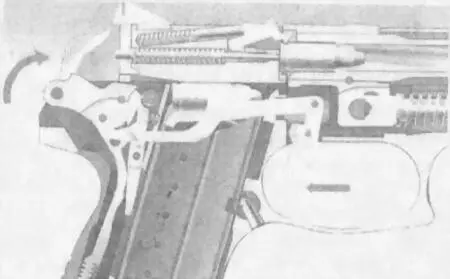

Рис. 3. Положение частей ударно-спускового механизма при срыве курка с боевого взвода

1.2.5. Работа частей и механизмов пистолета после выстрела

Затвор при откате в крайнее заднее положение поворачивает курок назад, освобожденное шептало под действием пружины прижимается к курку; когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. Подаватель магазина поддет очередной патрон и ставит его перед досылателем затвора. При движении вперед затвор досылателем захватывает из магазина очередной патрон и досылает его в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. При накате затвор венчиком захватывает ствол, и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом.

В крайнем переднем положении происходит сцепление ствола затвором. Канал ствола заперт массой затвора. Пистолет снова готов к стрельбе.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба может производиться до полного израсходования патронов в магазине.

1.2.6. Работа частей и механизмов пистолета при стрельбе самовзводом

Если стрельба ведется без предварительного взведения курка, то при нажиме на хвост спускового крючка курок взводится автоматически. При этом зуб самовзвода тяги спуска, войдя в зацепление с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой вывод (т. к. шептало под действием тяги спуска в момент срыва оказывается впереди), срывается с выступа зуба самовзвода тяги спуска и ударяет по ударнику, происходит выстрел.

1.2.7. Работа частей и механизмов пистолетапосле израсходования патронов в магазине

После израсходования всех патронов затвор пистолета становится на затворную задержку (Рис. 4), подаватель магазина воздействует на выступ флажка замыкателя, играющего роль затворной задержки, который, поднимаясь, входит в паз на левой стороне затвора, препятствуя его возвращению в переднее положение.

Для возвращения затвора в переднее положение необходимо нажать на флажок замыкателя вниз или, отсоединив пустой магазин (заменив его снаряженным) и оттянув затвор назад, отпустить его. Затвор под действием возвратной пружины возвращается в крайнее переднее положение.

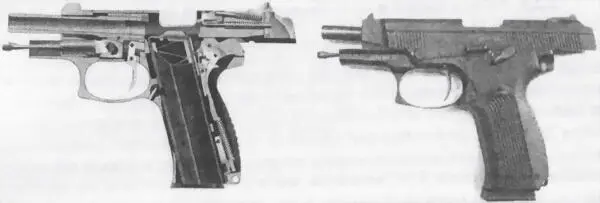

Рис. 4. Пистолет Ярыгина после израсходования всех патронов

Пистолет Ярыгина состоит из следующих основных частей и механизмов (Рис. 5):

1. Кожух-затвор с ударником и выбрасывателем.

2. Рамка с фиксатором магазина и предохранителем.

3. Ствол со ствольной муфтой.

4. Ударно-спусковой механизм: спусковой крючок со спусковой тягой, боевая пружина, толкатель, курок, шептало с пружиной.

5. Замыкатель (затворная задержка).

6. Шток.

7. Возвратная пружина.

8. Магазин.

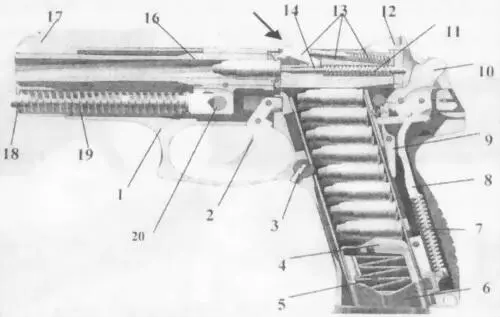

Рис. 5. Устройство пистолета Ярыгина:

1 — рамка; 2 — спусковой крючок; 3 — фиксатор магазина; 4 — подаватель; 5 — пружина подавателя; 6 — магазин; 7 — боевая пружина; 8 — толкатель; 9 — спусковой рычаг; 10 — курок; 11 — пружина ударника; 12 — целик; 13 — выбрасыватель; 14 — ударник; 15 — конец выбрасывателя выступает за верхнюю плоскость затвора при наличии патрона в патроннике; 16 — ствол; 17 — мушка; 18 — шток; 19 — возвратная пружина; 20 — ось замыкателя.

Маркирование . На каждый пистолет наносится:

1) на рамке (Рис. 6) заводской номер пистолета, состоящий из двух последних цифр года изготовления, серии из одной буквы и четырехзначного порядкового номера и условное обозначение предприятия-изготовителя;

2) на рамке под замыкателем заводской номер пистолета (Рис. 7);

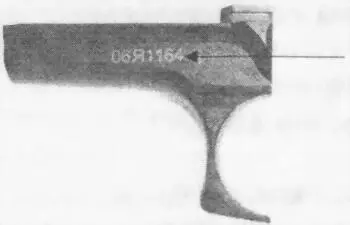

Рис. 6. Номер на рамке

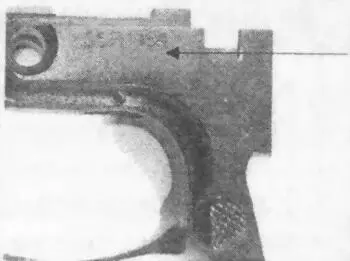

Рис. 7. Номер на рамке под замыкателем
