Сергей Архипов: 9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним

Рабочая поверхность пистолета (затвор, защелка магазина, курок, замыкатель, предохранитель, рукоятка) имеют рифления для исключения проскальзывания руки в процессе обращения с оружием.

Применяемые для изготовления данного пистолета материалы обеспечивают его эксплуатацию в условиях тропического климата.

1.2.1. Положение частей и механизмов пистолета до заряжания

Ствол находится в крайнем переднем положении, затвор с рамкой заперт ребром предохранителя.

Курок под действием толкателя и боевой пружины находится в переднем положении.

Спусковой крючок под действием пружины спуска находится и крайнем переднем положении, а тяга спуска — в заднем.

Шептало удерживается выступом предохранителя.

Магазин вставлен в основание рукоятки и удерживается защелкой магазина. Подаватель находится вверху и упирается в гребень затвора.

Флажок предохранителя находится в положении «предохранение». При этом выступ предохранителя блокирует курок и шептало так, что курок не может быть взведен. Ребро предохранителя заходит за левый и правый выступ рамки и запирает затвор.

1.2.2. Работа частей и механизмов пистолета при заряжании

Для заряжания пистолета необходимо:

— снарядить магазин патронами;

— вставить снаряженный магазин в пистолет до зацепления его зубом защелки;

— выключить предохранитель (повернуть флажок вниз);

— отвести затвор в крайнее заднее положение и отпустить его, не сопровождая затвор рукой.

При снаряжении магазина патроны ложатся на подаватель в два ряда, сжимая пружину подавателя; по мере наполнения магазина патронами пружина подавателя сжимается и, нажимая на подаватель снизу, поднимает патроны вверх, верхний патрон должен прижиматься к загибу боковой стенки магазина.

При помещении (вставлении) снаряженного магазина в основание рукоятки зуб защелки магазина заскакивает в вырез и удерживает магазин в основании рукоятки.

При выключении предохранителя (повороте флажка вниз) выступ предохранителя поднимается вверх и освобождает курок и шептало. Шептало под действием своей пружины удерживает курок на предохранительном взводе. При повороте предохранителя его ребра освобождают левый и правый выступ рамки и разъединяют затвор с рамкой. При этом затвор может быть отведен рукой назад.

При отведении затвора назад затвор вместе со скрепленным с ним стволом, двигаясь по продольным пазам рамки, проходит короткий ход, ствол за счет кулачкового паза на муфте расцепляется с затвором, дальнейшее движение назад затвор осуществляет без ствола и сжимает возвратную пружину.

Затвор при откате в крайнее заднее положение поворачивает курок назад, шептало под действием пружины заскакивает своим носиком за боевой взвод курка и ставит его на боевой взвод. Курок при повороте отводит толкатель вниз и сжимает боевую пружину, при этом передней частью курка смещает тягу спуска вперед, благодаря чему выбирается часть свободного хода спускового крючка. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем захватывает из магазина патрон и досылает его в патронник. При накате затвор венчиком захватывает ствол, и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом.

В крайнем переднем положении происходит сцепление ствола с затвором. Канал ствола заперт массой затвора. Зацеп выбрасывателя заскакивает в кольцевую проточку гильзы, выступающая часть, выбрасывателя указывает на наличие патрона в патроннике (Рис. 2).

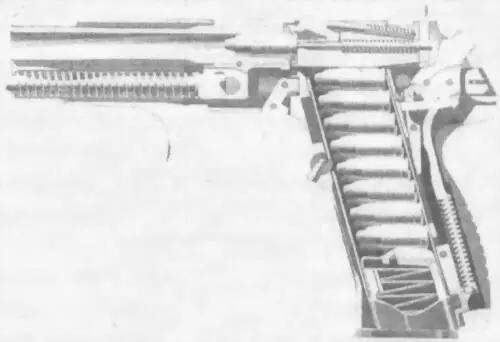

Рис. 2. Положение частей и механизмов пистолета при заряжании

1.2.З. Работа частей и механизмов заряженного пистолета при включении предохранителя

Если выстрел производить не требуется, следует включить предохранитель, повернув флажок вверх до отказа так, чтобы красный кружок закрылся флажком предохранителя. При повороте флажка выступ предохранителя опускается вниз и встает на пути шептала, ребро предохранителя заходит за левый и правый выступ рамки и запирает ствол с рамкой, при этом курок остается на боевом взводе.

1.2.4. Работа частей и механизмов пистолета при выстреле

При выключении предохранителя и взведении курка работа частей и механизмов пистолета происходит, как описано в п. 1.2.2. Сущность работы пистолета при стрельбе заключается в следующем: при нажатии пальцем на спусковой крючок, тяга спуска, приподнимаясь, смещается вперед и упирается в зуб шептала до тех пор, пока не освободит курок от шептала, толкатель под действием боевой пружины резко поворачивает курок вперед и происходит удар по ударнику, ударник, сжимая пружину, движется вперед и бойком разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд. Пуля под давлением пороховых газов выбрасывается из канала ствола. Затвор вместе со скрепленным с ним стволом под действием давления пороховых газов, передающегося через дно гильзы, отходят назад. Пройдя короткий ход, ствол расцепляется с затвором и дальнейшее движение назад затвор осуществляет без ствола, удерживая выбрасывателем в чашечке затвора гильзу патрона и сжимая возвратную пружину.
